Barix R6 – безопасный в эксплуатации модуль ввода/вывода цифровых данных со стандартным серийным интерфейсом RS-485 Modbus-RTU
Вы можете оставить заявку на данный товар и наш менеджер обязательно с вами свяжется

Barix R6

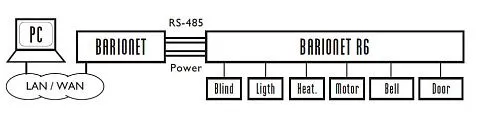

Barix R6 – это безопасный в эксплуатации модуль ввода/вывода цифровых данных со стандартным серийным интерфейсом RS-485 Modbus-RTU. Он оснащён 6 реле высокого напряжения нагрузочной мощностью до 16 А на ~230 В, которые позволяют переключать устройства, подключённые к стандартной электросети. Данное устройство Barix может быть использовано в широком спектре задач, связанных с приёмом/передачей цифровых данных или соединено с приборами серии Barionet посредством встроенного разъёма RS-485; обмен данными в этом случае осуществляется по протоколу Modbus-RTU с использованием брендового языка BCL.


Практическое применение

Автоматизация зданий (переключение осветительных и обогревательных электроприборов, автоматических ставень, электрических реле, двигателей и т.д.).

Приводит в действие электромеханические дверные защёлки, звонки, индикаторы, сирены и т.п.


СПЕЦИФИКАЦИЯ


Релейные порты


  • 6 релейных разъемов (250 вольт переменного тока 10 A, 16 A макс. <1 сек.) на зажимной клеммной колодке с "нормально разомкнутыми" и "нормально замкнутыми" контактами
  • для проводов AWG 26 – AWG 14 / 0.15 – 2.5  мм²


RS-485 / Электропитание / Расширение


  • •   Электропитание/RS-485 на съемном screw block для проводов AWG 28 – AWG 16 / 0.08 – 1.3  мм²
  • •    2 расширительных коннектора (3" / 75  мм кабель в комплекте поставки)


RS-485 / Рабочий протокол


  • RS-485 (2-контактный), 9'600/19'200 бод, 8 бит, и даже без учета битности настраивается программно
  • протокол ModBus/RTU


Прочие особенности


  • 1 светодиодный индикатор для отображения статуса электропитания
  • 1 светодиодный индикатор для отображения передачи сигнала по RS-485
  • 6 светодиодных индикаторов для отображения рабочего состояния реле
  • Внутренний порт для перемычки, возвращающей настройки по умолчанию


Рекомендуемые блоки питания


  • 12 до 24 вольт переменного тока / 9 до 30 вольт постоянного тока
  • 3.5 Ватт максимально (при всех активных реле)


Корпус


  • высококачественный пластик, 220 грамм монтируется на DIN-рейку
  • 4.13" x 3.34" x 2.83" (105  мм x 85  мм x 32  мм)


Время наработки на отказ при температуре окружающей среды 25 °C


  • не менее 237 000 часов


Общие технические характеристики:

  • Сетевой интерфейс RJ45 10/100 Мбит Ethernet
  • Два последовательных порта RS-232 и RS-485
  • Работа на низкой мощности: 1.5 Вт в стандартном режиме с выключенными релейными выходами и до 4 Вт максимум
  • Широкий диапазон рабочих напряжений: от 9 до 30 В
  • Релейные выходы и цифровые разъёмы ввода данных
  • Разъём расширения шины Dallas 1-Wire


Технические особенности устройства BARIX R6:

  • 6 реле высокого напряжения нагрузочной мощностью до 16 А на ~230 В с нормально-разомкнутыми или нормально-замкнутыми контактами
  • Встроенный RS-485 последовательный разъём, поддерживающий протокол Modbus-RTU
  • Монтируется в стойку, на рейку DIN
  • Два расширительных разъема, передающих как электропитание, так и серийные данные, позволяют объединять дополнительные устройства Barix в сеть с гроздевидной топологией


Совместимость программного обеспечения:

Интеллектуальный коммуникационный модуль Barionet легко программируется и управляется пользователем по сети, что обеспечивает возможность удалённого мониторинга и контроля над его работой. Кроме того, всё стандартное программное обеспечение, поддерживаемое данным прибором, может быть доработано пользователем при помощи встроенного интерпретатора BCL (программа-редактор брендового языка Barix Control Language, структурно схожего с Бейсиком). Наряду с этим, доступна демо-версия пакета ПО для Barionet с открытым исходным кодом, что позволяет использовать полезную функцию туннельной передачи серийных данных, альтернативную привычному TCP/IP, а также служит примером программирования на языке BCL.


Стандартные программные возможности:

  • Конфигурирование и контроль над вводимыми и выводимыми данными через встроенный Web-сервер
  • Поддержка стандартных динамических (DHTML) Web-страниц
  • Поддержка основных сетевых протоколов TCP, UDP, CGI, Modbus/TCP и SNMP
  • Возможность осуществлять мониторинг и контроль над всеми процессами ввода и вывода данных при помощи встроенных протоколов и стандартных DHTML страниц или используя специализированное программное обеспечение BCL (Audio Barix Control Language сходный с Бейсиком)
  • Допустимо подключение датчика реального времени и до 50 температурных сенсоров по технологии 1-Wire
  • На устройства предустановлен образец BCL программы серийного шлюза-туннеля с открытым кодом, что позволяет использовать полезную функцию «туннельной» передачи серийных данных по стандартной сети IP, а также служит примером программирования на языке BCL.


Дополнительное программное обеспечение на брендовом языке Barix Control Language (BCL):

  • Цифровые разъёмы ввода/вывода данных туннельного типа (для передачи сигналов от контактных клемм по сети)
  • Пример BCL программы для контроля и мониторинга расширительных коммуникационных модулей Barix: R6, IO12 и X8
  • Программы, обеспечивающие функции слежения за рабочим состоянием удаленных устройств, накапливанием данных, передачи управляющих команд или сигналов тревоги в случае сбоев в работе оборудования
  • Сервер тиражирования/переадресации сигналов для радиотелефонии
  • Программный пакет для автоматизации жилища (программа «Умный Дом»)
  • ПО для метеорологических станций
  • Сервер NTP
  • Простой контроллер для считывателей информации со стандартным интерфейсом Виганда
  • Программные схемы для автоматизации саун
  • Системы информирования о количестве потребляемой электроэнергии
Barix_Product_sheet.pdf

Размер: 220.4 Kb

Manuals.pdf

Размер: 787.97 Kb

Арт. 2004.9041
Производитель Barix
