Barionet 100 – полностью программируемый универсальный контроллер, позволяющий посредством стандартных сетевых протоколов SNMP, CGI, HTTP, и Modbus/TCP подключать к IP сети широкий спектр внешних устройств
Вы можете оставить заявку на данный товар и наш менеджер обязательно с вами свяжется

Barionet 100


Barionet 100 – это полностью программируемый универсальный контроллер, позволяющий посредством стандартных сетевых протоколов SNMP, CGI, HTTP, и Modbus/TCP подключать к IP сети широкий спектр внешних устройств, а также программно управлять их работой. Четыре аналоговых входа, четыре контактных входных разъёма, четыре цифровых выхода типа «открытый коллектор», два релейных выхода, интерфейс расширения шины Dallas 1-Wire и два серийных порта данного устройства могут контролироваться удалённо посредством специально предустановленных протоколов. Кроме того, всеми разъёмами и рабочими функциями ввода/вывода данных можно управлять при помощи стандартных DHTML страниц и специализированного BCL программного обеспечения, исходно установленного на Barionet 100.


Практическое применение

  • Автоматизация промышленных процессов
  • Автоматизация жилища (системы типа «Умный Дом»)

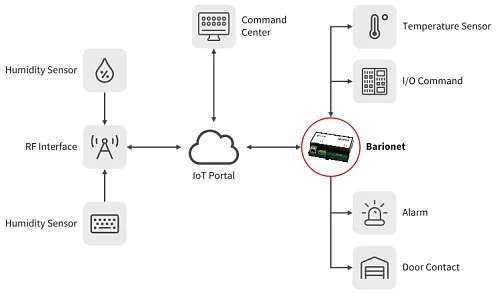

  • Удалённый мониторинг и управление механизмами
  • Сбор, хранение и передача цифровых данных в любых техносистемах

СПЕЦИФИКАЦИЯ


Входные/выходные интерфейсы


  • 2 релейных выхода (240 вольт переменного тока 5 A)
  • 4 цифровых входа (0..12 В), настраиваемая функция повышения напряжения на выходах
  • 4 универсальных входа (аналоговый 0..5/10 В или цифровой 0..12 В) с настраиваемой функцией повышения напряжения на выходах
  • 4 цифровых выхода с открытым коллектором, 24 В 0.1 A
  • 2 расширительных коннектора Barixсовместимых с шиной Dallas1-Wire®

Последовательные интерфейсы


  • 1 RS-232 * (DSub-9 штекер, RX/TXonly)
  • 1 RS-422/485 * (2/4-контактный)
  • * 600..19’200 бод, 7/8 бит, Odd/Even/Nopar

Сетевой интерфейс


  • RJ45 10/100 Mбит Ethernet (автоопределение)
  • TCP/IP, UDP, ICMP, DHCP, AutoIP, IPzator™, XML, SOAP, ModBus/TCP, SNMP, CGI, HTTP веб-сервер для управления  и настроек

Прочие особенности


  • 8+2 светодиодных индикаторов рабочего состояния

Электропитание (вход)


  • 9..30 вольт постоянного тока, не более 4 Ватт

Корпус


  • высококачественный пластик, 160 грамм,  монтируется на DIN-рейку
  • 4.13“ x 3.34“ x 1.1” (105  мм x 85  мм x 31  мм)

Время наработки на отказ при температуре окружающей среды 25 °C


  • не менее 205 000 часов


Пользовательский интерфейс


  • реализован в форме браузерного меню (встроенный веб-сервер), серийного порта или Ethernetуправления AP


Общие технические характеристики:

  • Сетевой интерфейс RJ45 10/100 Мбит Ethernet
  • Два последовательных порта RS-232 и RS-485
  • Работа на низкой мощности: 1.5 Вт в стандартном режиме с выключенными релейными выходами и до 4 Вт максимум
  • Широкий диапазон рабочих напряжений: от 9 до 30 В
  • Релейные выходы и цифровые разъёмы ввода данных
  • Разъём расширения шины Dallas 1-Wire


Уникальные технические особенности устройства BARIONET 100:

  • 4 входных разъёма контактных клемм с программируемым нагрузочным резистором
  • 4 аналоговых входа с диапазоном питания 0-5 В, дискретностью 12 бит и программируемой нагрузкой (могут также использоваться в качестве портов контактных клемм)
  • Входные контактные разъёмы также могут использоваться, как порты-контроллеры для считывателей информации со стандартным интерфейсом Виганда
  • 4 цифровых выхода (открытый коллектор, 24В 0,1А)
  • Два релейных выхода ~240 В на 5 А


Совместимость программного обеспечения:

Интеллектуальный коммуникационный модуль Barionet легко программируется и управляется пользователем по сети, что обеспечивает возможность удалённого мониторинга и контроля над его работой. Кроме того, всё стандартное программное обеспечение, поддерживаемое данным прибором, может быть доработано пользователем при помощи встроенного интерпретатора BCL (программа-редактор брендового языка Barix Control Language, структурно схожего с Бейсиком). Наряду с этим, доступна демо-версия пакета ПО для Barionet с открытым исходным кодом, что позволяет использовать полезную функцию туннельной передачи серийных данных, альтернативную привычному TCP/IP, а также служит примером программирования на языке BCL.


Стандартные программные возможности:

  • Конфигурирование и контроль над вводимыми и выводимыми данными через встроенный Web-сервер
  • Поддержка стандартных динамических (DHTML) Web-страниц
  • Поддержка основных сетевых протоколов TCP, UDP, CGI, Modbus/TCP и SNMP
  • Возможность осуществлять мониторинг и контроль над всеми процессами ввода и вывода данных при помощи встроенных протоколов и стандартных DHTML страниц или используя специализированное программное обеспечение BCL (Audio Barix Control Language сходный с Бейсиком)
  • Допустимо подключение датчика реального времени и до 50 температурных сенсоров по технологии 1-Wire
  • На устройства предустановлен образец BCL программы серийного шлюза-туннеля с открытым кодом, что позволяет использовать полезную функцию «туннельной» передачи серийных данных по стандартной сети IP, а также служит примером программирования на языке BCL.


Дополнительное программное обеспечение  на брендовом языке Barix Control Language (BCL):

  • Цифровые разъёмы ввода/вывода данных туннельного типа (для передачи сигналов от контактных клемм по сети)
  • Пример BCL программы для контроля и мониторинга расширительных коммуникационных модулей Barix: R6, IO12 и X8
  • Программы, обеспечивающие функции слежения за рабочим состоянием удаленных устройств, накапливанием данных, передачи управляющих команд или сигналов тревоги в случае сбоев в работе оборудования
  • Сервер тиражирования/переадресации сигналов для радиотелефонии
  • Программный пакет для автоматизации жилища (программа «Умный Дом»)
  • ПО для метеорологических станций
  • Сервер NTP
  • Простой контроллер для считывателей информации со стандартным интерфейсом Виганда
  • Программные схемы для автоматизации саун
  • Системы информирования о количестве потребляемой электроэнергии
