Barionet 50 – полностью программируемый универсальный контроллер, позволяющий посредством стандартных сетевых протоколов SNMP, CGI, HTTP, и Modbus/TCP подключать к IP сети широкий спектр внешних устройств.
Вы можете оставить заявку на данный товар и наш менеджер обязательно с вами свяжется

Barionet 50

Barionet 50 – это полностью программируемый универсальный контроллер, позволяющий посредством стандартных сетевых протоколов SNMP, CGI, HTTP, и Modbus/TCP подключать к IP сети широкий спектр внешних устройств, а также программно управлять их работой. Четыре контактных входных разъёма, четыре релейных выхода, интерфейс расширения шины Dallas 1-Wire и два серийных порта данного устройства могут контролироваться удалённо посредством специально предустановленных протоколов. Кроме того, всеми разъёмами и рабочими функциями ввода/вывода данных можно управлять при помощи стандартных DHTML страниц и специализированного BCL программного обеспечения, исходно установленного на Barionet 50.

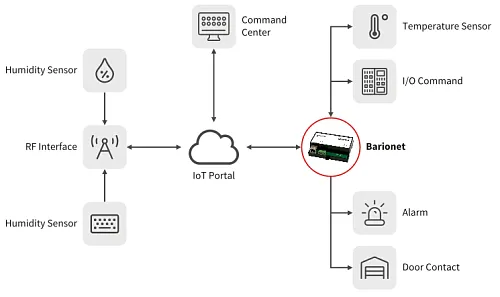

Практическое применение

  • Мониторинг, контроль и обеспечение обмена данными различных устройств с IP сетью или узловым сервером системы для коммерческого, промышленного или бытового применения
  • Контроль доступа, автоматизированный сбор информации и мониторинг состояния окружающей среды.
  • Передача сигнала от контактных клемм на устройство обработки данных
  • Отслеживание перепадов температуры и регистрирование по временной шкале
  • Автоматизация жилища (системы типа «Умный Дом»)

Входные/выходные интерфейсы

  • Съемный разъем с зажимными винтами:
  • 4 релейных выхода (30 вольт постоянного тока, 0.5 A)
  • 4 цифровых входа (сухие контакты)
  • Интерфейс Dallas 1-Wire®

Последовательный интерфейсы

RS-232 (DSub-9 штекер, 5-контактный RXD, TXD, RTS, CTS, GND), RS-485 на съемном разъеме с зажимным винтом, так же как на 4-контактном расширительном соединительном разъеме, оба от 300 бит/сек до 230 Кб/сек (асинхронно).

Сетевой интерфейс

RJ45 10/100 Mбит Ethernet (автоопределение)

Поддерживает протоколы

TCP/IP, UDP, ICMP, IGMP, AutoIP, IPzator™, DHCP, CGI, HTTP веб-сервер для управления и настроек.

Прикладной программный интерфейс

ModBus/TCP, SNMP, CGI, ASCII протокол на основе UDP/TCP

Прочие особенности

  • 8 светодиодный индикатор рабочего состояния
  • Расширительный разъем (4 -контактный: электропитание и RS-485)

Электропитание вход

9..30 вольт постоянного тока, 4 Ватт максимально

Корпус

  • Высококачественный пластик, 135 грамм, монтируется на DIN-рейку
  • 4.13“ x 3.34“ x 1.25“ (105 мм x 85 мм x 31 мм)
  • Время наработки на отказ при температуре окружающей среды 25 °C
  • не менее 233 000 часов

Общие технические характеристики:

  • Сетевой интерфейс RJ45 10/100 Мбит Ethernet
  • Два последовательных порта RS-232 и RS-485
  • Работа на низкой мощности: 1.5 Вт в стандартном режиме с выключенными релейными выходами и до 4 Вт максимум
  • Широкий диапазон рабочих напряжений: от 9 до 30 В
  • Релейные выходы и цифровые разъёмы ввода данных
  • Разъём расширения шины Dallas 1-Wire
  • Уникальные технические особенности устройства BARIONET 50:
  • 4 входных разъёма на контактных клеммах
  • 4 релейных выхода 24 В 0.5 А
  • Серийный порт RS-485 с пропускной способностью до 230 Кб/с
  • Серийный порт RS-232 с пропускной способностью до 230 Кб/с

Стандартные программные возможности:

  • Конфигурация и контроль над вводимыми и выводимыми данными через встроенный Web-сервер
  • Поддержка стандартных динамических (DHTML) Web-страниц
  • Поддержка основных сетевых протоколов TCP, UDP, CGI, Modbus/TCP и SNMP
  • Возможность осуществлять мониторинг и контроль над всеми процессами ввода и вывода данных при помощи встроенных протоколов и стандартных DHTML страниц или используя специализированное программное обеспечение BCL (Audio Barix Control Language сходный с Бейсиком)
  • Допустимо подключение датчика реального времени и до 50 температурных сенсоров по технологии 1-Wire
  • На устройства предустановлен образец BCL программы серийного шлюза-туннеля с открытым кодом, что позволяет использовать полезную функцию «туннельной» передачи серийных данных по стандартной сети IP, а также служит примером программирования на языке BCL.
  • Дополнительное программное обеспечение на фирменном языке Barix Control Language (BCL):
  • Цифровые разъёмы ввода/вывода данных туннельного типа (для передачи сигналов от контактных клемм по сети)
  • Пример BCL программы для контроля и мониторинга расширительных коммуникационных модулей Barix: R6, IO12 и X8
  • Программы, обеспечивающие функции слежения за рабочим состоянием удаленных устройств, накапливанием данных, передачи управляющих команд или сигналов тревоги в случае сбоев в работе оборудования
  • Сервер тиражирования/переадресации сигналов для радиотелефонии
  • Программный пакет для автоматизации жилища (программа «Умный Дом»)
  • ПО для метеорологических станций
  • Сервер NTP
  • Простой контроллер для считывателей информации со стандартным интерфейсом
  • Программные схемы для автоматизации саун
  • Системы информирования о количестве потребляемой электроэнергии
Barix_Product_sheet.pdf

Размер: 216.86 Kb

Quick_Install_Guide_hp.pdf

Размер: 257.09 Kb

Арт. 2008.9091
Характеристики
I/O Interfaces На съемных клеммных колодках, 4 релейных выхода (30 В постоянного тока, 0,5 А), 4 цифровых входа (сухие контакты), Dallas 1-Wire® интерфейс
Serial Interfaces RS-232 (DSub-9, 5-проводная RXD, TXD, RTS, CTS, GND), RS-485 на съемной винтовой клеммной колодке, а также на 4-контактный удлинитель, оба с последовательной скоростью от 300 бит / с до 230 кбит / с (асинхронный)
Network Interface RJ45 10/100 Mbit Ethernet (Autodetect)
Поддерживаемые протоколы TCP/IP, UDP, ICMP, IGMP, AutoIP, IPzator™, DHCP, CGI, HTTP веб-сервер для управления, состояния и конфигурации.
API Modbus/TCP, SNMP, CGI, UDP/TCP based ASCII protocol
Разное 8 светодиодных индикаторов состояния, Разъем расширения (4-контактный: питание и RS-485)
Питание 9..30 VDC, 4 Watt max.
Корпус high quality plastic, 135 g,, DIN-rail mount., 4.13“ x 3.34“ x 1.25“, 105 mm x 85 mm x 31 mm
MTBF Минимум 233 000 ч. до MIL217F при 25 ° C температуры окружающей среды
Производитель Barix
...
...
