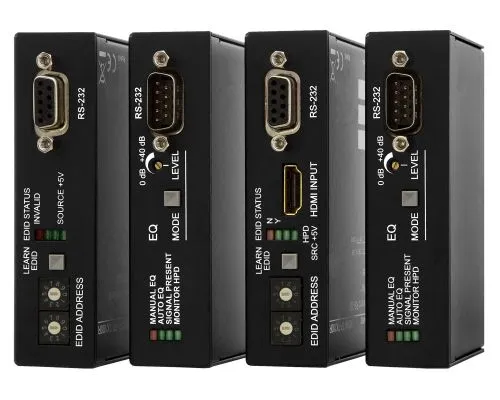

DVI-HDCP-TP-TX100R - Передатчик DVI по двум кабелям CAT5, CAT6 или CAT7: HDCP и HDMI1.3 совместимый; Встраивается в стойку; Может получать питание от Lightware TP модуля для гибридных матричных коммутаторов ; EDID Management; RS-232 Tx и Rx проходной сигнал к приемнику.
Вы можете оставить заявку на данный товар и наш менеджер обязательно с вами свяжется
Профессиональные HDMI удлинители по CAT5, CAT6 и CAT7 (медная витая пара) с поддержкой шифрования данных HDCP и мультимедийного сигнала HDMI 1.3а.

Главные особенности

  • Автоматическая и ручная система восстановления сигнала
  • TMDS-синхронизация сигнала на стороне приемника
  • Эмуляция EDID на стороне передатчика
  • Передача данных RS-232
  • 3 режима энергоснабжения обоих модулей системы: локальное от внешнего блока питания; удаленное, к передающему модулю; удаленное, к принимающему модулю

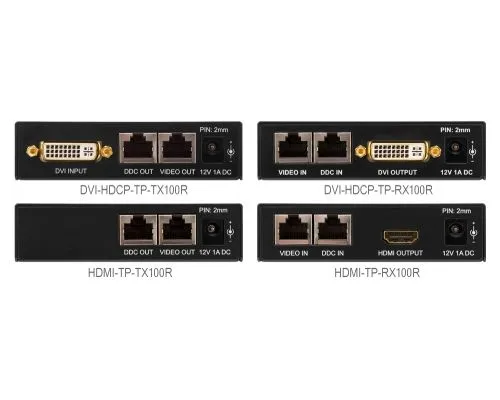

Сетевые удлинители DVI-HDCP-TP-TX100R, DVI-HDCP-TP-RX100R, HDMI-TP-TX100R и HDMI-TP-RX100R предназначены для передачи сигналов HDMI и DVI-D с насыщенной цветностью по двум медным кабелям CAT5, CAT6, CAT7 (витая пара). Они полнофункционально работают с форматом HDMI 1.3a вне зависимости от наличия HDCP-шифрования. Удлинители серии DVI-HDCP-TP оснащены винтовыми DVI-разъемами, сохраняя при этом весь спектр возможностей по работе с HDMI 1.3а, включая синхронную передачу аудио и видео потоков. Данное свойство также положительно сказывается на надежности их работы, по сравнению с легко выпадающими HDMI-коннекторами.

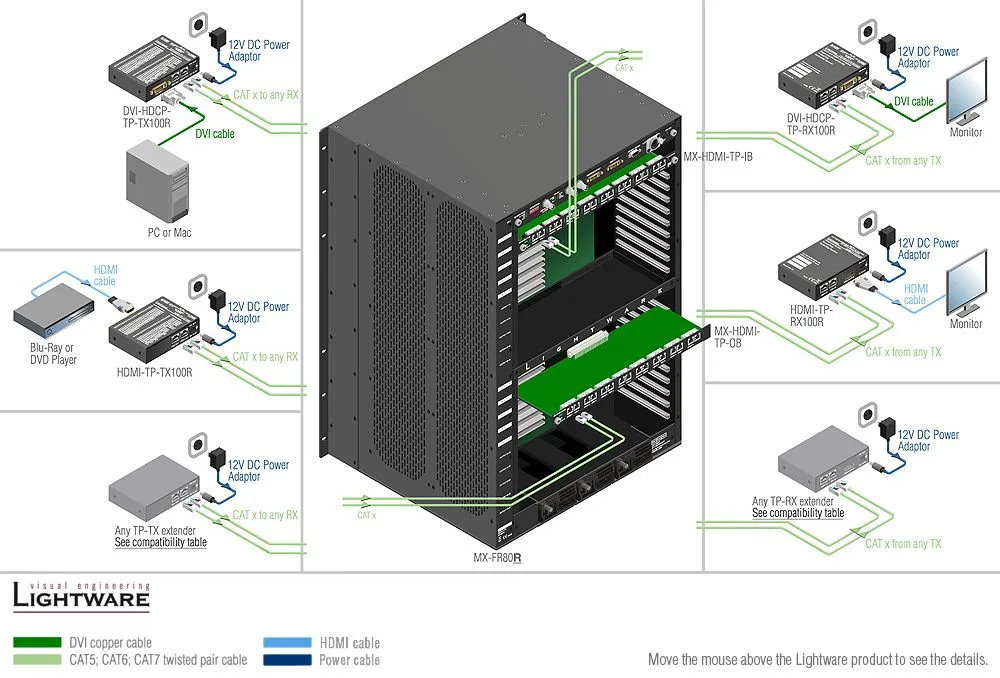

Взаимная совместимость всех устройств в рамках данной серии обеспечивается благодаря особому вниманию, уделяемому конструкторами и дизайнерами компании данному технологическому аспекту. Любой передающий модуль можно задействовать в паре с любым приемником. При необходимости сетевой удлинитель можно напрямую подключить к матричному переключателю, используя панели ввода/вывода серии MX-HDMI-TP (MX-HDMI-TP-IB или MX-HDMI-TP-OB).

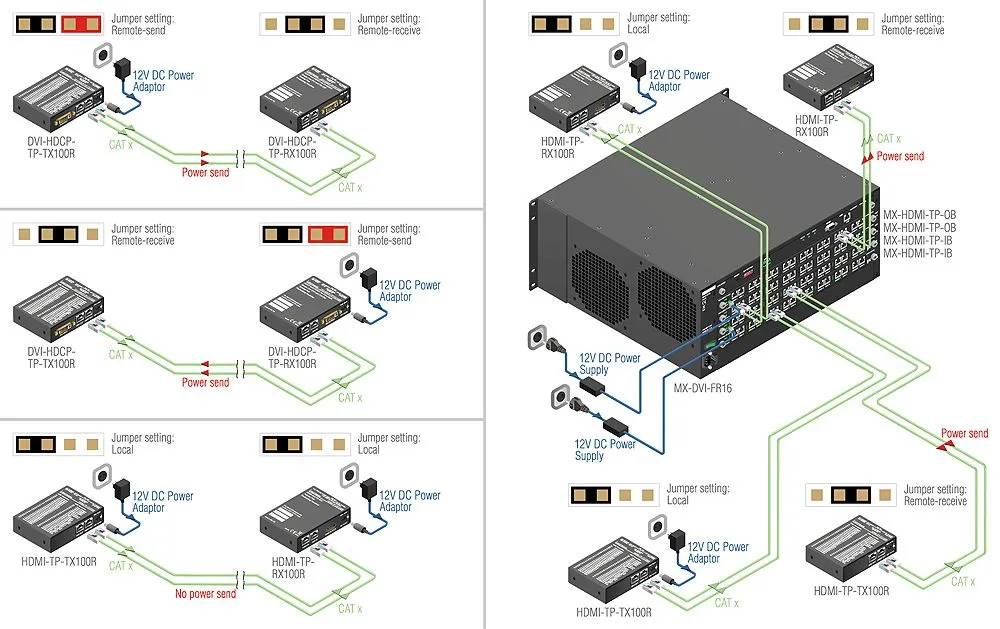

Для данной системы предусмотрено два варианта энергоснабжения: от внешнего блока питания, либо от удаленного устройства по медной витой паре CAT-x. Эти режимы переключается перемычкой (jumper) на корпусе устройства. Оба устройства могут быть смонтированы в слот приборной стойки или же использоваться как настольный прибор.

Благодаря поддержке стандарта HDMI 1.3a и трехмерного видеопотока HDMI, сетевые удлинители полностью совместимы с проигрывателями BluRay, телевизионными DVD-приставками, аудио-видео ресиверами и даже с телевизорами Apple. Функция TMDS reclocking (исправление-восстановление исходного сигнала за счет минимизации уровневых перепадов) - является уникальной в серии "Lightware 100", что позволяет определить данные устройства как наиболее пригодные для профессионального использования. Специальная электронная схема очищает передаваемый сигнал от помех и дрожания, выдавая на выходные разъемы удлинителя полностью восстановленные данные с четкими переходами и точной временной дискретностью.

Выравнивание сигнала на входном разъеме RJ-45 принимающего модуля можно осуществлять в ручном или автоматическом режимах. В ручном режиме используется 25-позиционный переключатель, позволяющий произвести максимально точную настройку в диапазоне от 0 до 40 дБ. Благодаря данной возможности потери цифрового сигнала сводятся на нет, даже при передаче видеопотоков с максимально допустимым разрешением 1080р.

Сферы применения

  • Домашние кинотеатры
  • Системы мультирум
  • Профессиональное аудио-видео оборудование, системы для конференц-залов
  • Рекламно-информационные электронные панели

Особенности

  • Передача сигналов HDMI 1.3a, HDCP1.1 и DVI 1.0
  • Поддержка аудио формата Dolby TrueHD и DTS-HD Master Audio 7.1
  • Максимальное разрешение до 1920x1200 или 2048x1080
  • Взаимная совместимость с любым устройством Lightware, работающем по витой паре
  • Переключатель выбора локального или удаленного источника питания
  • Автоматическая и точная ручная система восстановления сигнала
  • TMDS авторегулировка частоты обновления на приемнике
  • Advanced EDID Management на передатчике
  • Металлический корпус для профессионального использования и монтажа в стойку

Арт. 91 520 007
Характеристики
скорость передачи данных: 6.75 Gbps (2.25 Gbps per color)
Разрешение: 640x480 to 1920x1200 or 2048x1080 глубокий цвет
HDCP сквозной да
EDID память (TX): да, 49 заводских и 50 програмируемых пресетов
EDID эмуляция (TX): да, из памяти или сквозная
TP кабель Выравнивание: 0-40 dB automatic

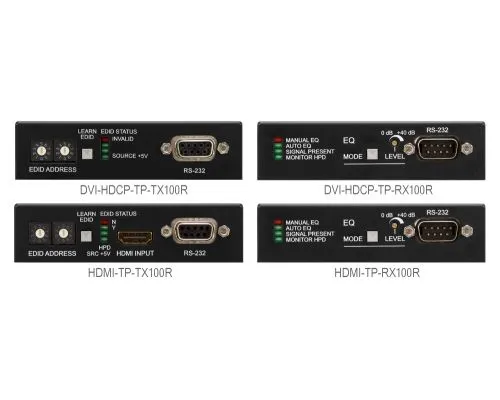

Передняя панельl Управление (TX): да, прочитать EDID, переключатель EDID
Передняя панельl Управление (RX) да,, настройка EQ
Светодиодные индикаторы (TX): EDID state, hotplug, source 5V
Светодиодные индикаторы (RX): EQ mode, signal present, hotplug
RS-232 сквозной да
Питание: external power adaptor (100 to 240 V AC, 50/60 Hz), (12V DC, 1A)
Потребляемая мощность (TX): 2 Вт
Потребляемая мощность (RX): 4 Вт
Корпус: 2 мм металл
Размеры: 98 Ш 67 Г x 25 В мм
Вес: 230 г
совместимость: CE
Гарантия: 3 года
Производитель Lightware
