DVI-HDCP-TP-RX100R - приемник DVI по витой паре CAT5, CAT6, CAT7. Выбор между локальным и удаленным питанием приемника или передатчика. Система управления EDID. Передача RS-232 Поддержка HDCP и HDMI 1.3a. Опционально монтаж в стойку.
Вы можете оставить заявку на данный товар и наш менеджер обязательно с вами свяжется

100R series Professional Twisted Pair HDMI signal extenders - профессиональные сетевые удлинители соединений по CAT5, CAT6 и CAT7 (медная витая пара) с поддержкой шифрования данных HDCP и мультимедийного сигнала HDMI 1.3а.

Технические особенности устройства

  • точное ручное/автоматическое выравнивание передаваемого сигнала
  • TMDS-синхронизация сигнала на стороне приемника
  • эмуляция EDID на стороне передатчика
  • передача данных RS-232
  • три режима энергоснабжения обоих модулей системы: локальное от внешнего блока питания; удаленное, к передающему модулю; удаленное, к принимающему модулю

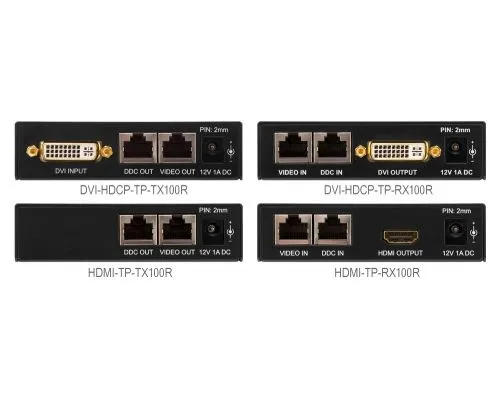

Сетевые удлинители DVI-HDCP-TP-TX100R, DVI-HDCP-TP-RX100R, HDMI-TP-TX100R и HDMI-TP-RX100R предназначены для передачи сигналов HDMI и DVI-D с насыщенной цветностью по двум медным кабелям CAT5, CAT6, CAT7 (витая пара). Они полнофункционально работают с форматом HDMI 1.3a вне зависимости от наличия HDCP-шифрования. Удлинители серии DVI-HDCP-TP оснащены винтовыми DVI-разъемами, сохраняя при этом весь спектр возможностей по работе с HDMI 1.3а, включая синхронную передачу аудио и видео потоков. Данное свойство также положительно сказывается на надежности их работы, по сравнению с легко выпадающими HDMI-коннекторами.

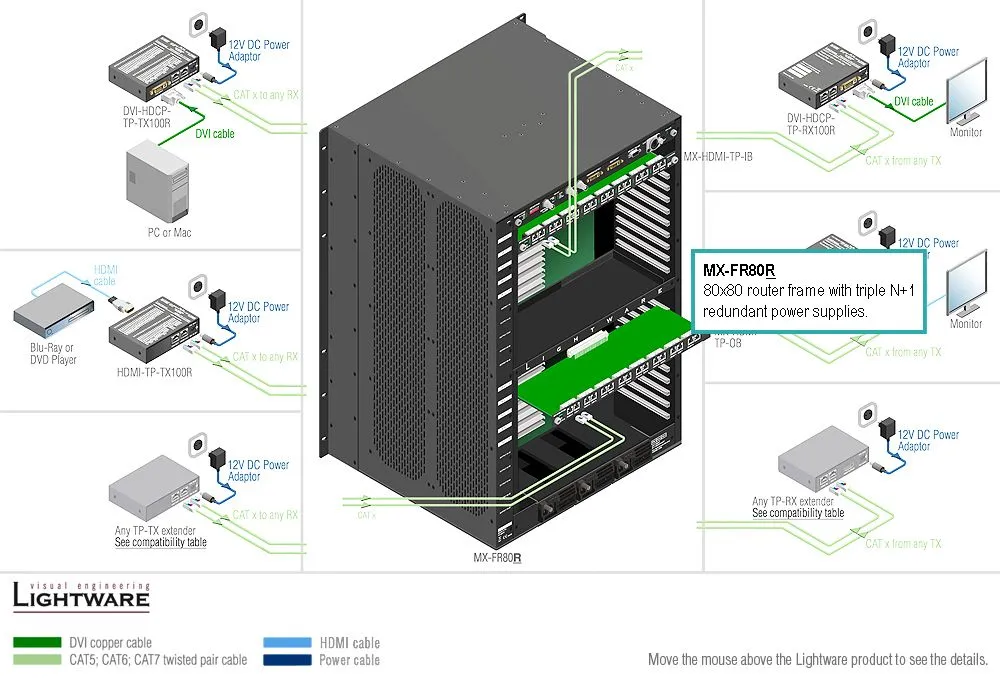

Взаимная совместимость всех устройств в рамках данной серии обеспечивается благодаря особому вниманию, уделяемому конструкторами и дизайнерами компании данному технологическому аспекту. Любой передающий модуль можно задействовать в паре с любым приемником. При необходимости сетевой удлинитель можно напрямую подключить к матричному переключателю, используя панели ввода/вывода серии MX-HDMI-TP (MX-HDMI-TP-IB или MX-HDMI-TP-OB).

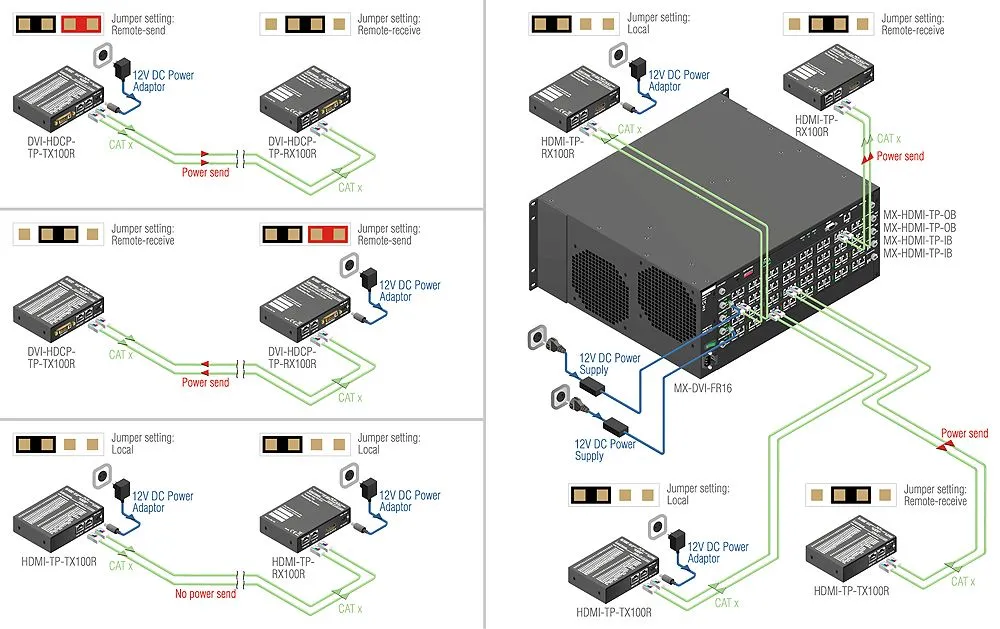

Для данной системы предусмотрено два варианта энергоснабжения: от внешнего блока питания, либо от удаленного устройства по медной витой паре CAT-x. Эти режимы переключается перемычкой (jumper) на корпусе устройства. Оба устройства могут быть смонтированы в слот приборной стойки или же использоваться как настольный прибор.

лагодаря поддержке стандарта HDMI 1.3a и трехмерного видеопотока HDMI, сетевые удлинители полностью совместимы с проигрывателями BluRay, телевизионными DVD-приставками, аудио-видео ресиверами и даже с телевизорами Apple.

Функция TMDS reclocking (исправление-восстановление исходного сигнала за счет минимизации уровневых перепадов) - является уникальной в серии "Lightware 100", что позволяет определить данные устройства как наиболее пригодные для профессионального использования. Специальная электронная схема очищает передаваемый сигнал от помех и дрожания, выдавая на выходные разъемы удлинителя полностью восстановленные данные с четкими переходами и точной временной дискретностью.

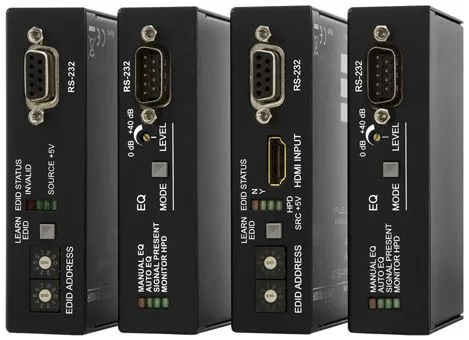

Выравнивание сигнала на входном разъеме RJ-45 принимающего модуля можно осуществлять в ручном или автоматическом режимах. В ручном режиме используется 25-позиционный переключатель, позволяющий произвести максимально точную настройку в диапазоне от 0 до 40 дБ. Благодаря данной возможности потери цифрового сигнала сводятся на нет, даже при передаче видеопотоков с максимально допустимым разрешением 1080р.

Варианты применения прибора

  • "домашние кинотеатры"
  • распределенное аудио- и видео транслирование в нескольких помещениях
  • профессиональное аудио-видео оборудование, системы для конференц-залов
  • рекламно-информационные электронные панели

Технические характеристики устройства

  • увеличивает расстояние транслирования сигналов HDMI 1.3а, HDCP 1.1 и DVI 1.0
  • поддерживает форматы Dolby TrueHD and DTS-HD Master Audio 7.1
  • максимальное разрешение передаваемого видео: 1920 х 1200 или 2048 х 1080
  • взаимная совместимость с любыми устройствами Lightware, передающими сигнал по витой паре
  • э/питание от внешнего блока питания AC/DC или удаленного источника - выбирается джампером
  • точное адаптивное выравнивание передаваемого сигнала в ручном или автоматическом режиме
  • восстановление частоты передаваемого сигнала при помощи системы TMDS - на приемнике
  • функция Advanced EDID Management - на передатчике
  • металлический корпус для профессиональной работы; пригодно для размещения в стандартной приборной стойке
Арт. DVI-HDCP-TP-RX100R
Характеристики
Пропускная способность канала: 2,25 Гб / сек на каждый цвет
Расстояние передачи видеосигнала (используя кабель CAT7 SFTP): от 640 х 480 до 1920 х 1200 или 2048 х 1080, режим насыщенной цветности
Поддержка HDCP:v есть
Разрешение видео, максимум до 1920x1200 или 2048x1080 пикселей
Поддержка HDCP: Нет
Память EDID: Есть, 49 фабричных настроек и 50 слотов для пользовательских настроек
Количество программируемых слотов EDID: 50
Возможность EDID-эмуляции: Да, из памяти или прозрачный канал
Выравнивание сигнала на витой паре: 0-40 дБ, автоматически
Кнопки управления на корпусе TX: Есть, переключатель режимов и запоминающая клавиша EDID
ветодиодные индикаторы (передатчик TX): Состояние EDID, горячее подключение, наличие сигнала источника (5 В)
Светодиодные индикаторы (приемник RX): Режим эквалайзера, наличие сигнала, горячее подключение устройств
ередача сигнала RS-232: да
Электропитание: Внешний блок питания ~100-240 В, 50/60 Гц (-12 В, 1 А)
Потребляемая мощность (TX): 2,0 Вт
Потребляемая мощность (RX): 4,0 Вт
Габариты корпуса (ШхГхВ): 98 x 67 x 25мм
Вес нетто (TX): 230г
Вес нетто (RX): 230г
Стандартизация: CE, UL, FCC
Производитель Lightware
...
