Входная плата для HDMI с поддержкой 4K, 3D и Deep Color c опцией поддержки аналогового аудио.
Вы можете оставить заявку на данный товар и наш менеджер обязательно с вами свяжется
MX-HDMI-3D-IB - входная плата на 8 каналов для HDMI 1.4 адаптированная к форматам 4K, 3D, с локальной поддержкой аудио. С опцией аналогового стереозвука: MX-HDMI-3D-IB-A.

MX-HDMI-3D-IB оснащена 8 входными каналами HDMI 1.4a, совместимыми с DVI и HDCP, с поддержкой всех 3D-форматов. Входная плата доступна с опциональными аудио-разъёмами: цифровым S/PDIF или аналоговыми стерео-разъёмами для расширения возможностей (сигналы интегрированного HDMI-аудио также управляются платой). Плата MX-HDMI-3D-IB без цифровой или аналоговой аудио-опции также способна к обработке интегрированного звука в формате HDMI. Такие продвинутые профессиональные функции как режим включения/выключения HDCP, точное перетактирование пикселей, продвинутое управление EDID и Frame Detector (детектор кадра) интегрированы с высочайшим уровнем настройки и пользования.

Функциональные особенности:

  • совместимость с HDMI4a; DVI и HDCP;
  • видео-разрешения 4K / UHD (30 Гц RGB 4:4:4, 60 Гц YCbCr 4:2:0), HD, поддержка всех 3D;
  • доступные модели с опциями: аналогово стереозвука (MX-HDMI-3D-IB-A), цифрового аудио S/PDIF (MX-HDMI-3D-IB-S), без звуковой опции (MX-HDMI-3D-IB);
  • продвинутое управление EDID и Frame Detector;
  • точное перетактирование пикселей;
  • звук форматов Dolby TrueHD и DTS-HD Master Audio;
  • поддержка Deep Color 36 бит;
  • регулируемые параметры аналогово аудио.

Опция цифрового S/PDIF-звука:

  • разъём S/PDIF на каждый порт;
  • конфигурируемые двунаправленные коннекторы S/PDIF:
  • аудио может быть вычленено из HDMI-сигнала;
  • аудио может быть интегрировано (или заменено) в HDMI-сигнал;
  • S/PDIF можно переадресовать по обратной дуге в устройство-источник.

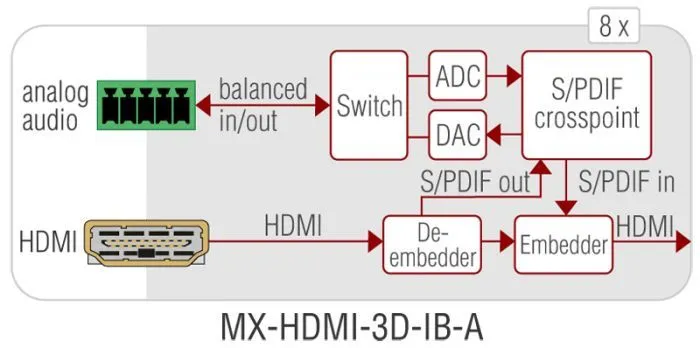

Опция аналогово стереозвука:

  • двунаправленный конфигурируемый аналоговый стерео-порт с 5-контактным разъёмом Phoenix;
  • аудио формата Stereo PCM до 96 кГц может быть вычленено из HDMI-сигналов;
  • оцифрованный звук (PCM 48 кГц) может быть интегрирован (или заменен) в HDMI-сигнал;
  • регуляция громкости, усиления, баланса, басовых и верхних звуковых частот;
  • фаза инвертирования, DC-фильтр, опция частотной коррекции.

Product brief.pdf

Размер: 1.51 Mb

Арт. 91120008
Характеристики
Макс. разрешение 1920x1080@60 Гц/4:4:4, 4096x2048@30 Гц/4:4:4 или 60 Гц/4:2:0 (300 МГц)
Доп. аксессуары для опции цифрового и аналогового вычленения и интегрирования звука
Вычленение и интегрирование звука
Регулируемые параметры аналогово аудио Громкость, усиление, баланс
Frame Detector Детальный анализ синхронности видео
5-контактные разъёмы Phoenix под балансное аналоговое аудио
Компенсация входного кабеля до 30 м при 1080p60 Гц (с кабелем 24 AWG для DVI/HDMI)
Функция включения/отключения HDCP на вводе
Поддержка HDMI4, HDCP 1.4 и DVI 1.0
Продвинутое управление EDID
Поддержка сигналов HDMI 4K (4K UHD @30 Гц RGB 4:4:4 or @60 Гц YUV 4:2:0, до 9 Гбит/с)
Поддержка сигналов HDMI 3D (упаковка кадров, бок о бок и верх-низ)
Поддержка сигналов Deep Color (24/30/36 бит RGB/YCbCr 4:4:4)
Точное перетактирование пикселей
Без сжатия видео
Совместимость с HDCP4
Несжатое видео со скоростью передачи данных до 9 Гбит/с (частота пикселизации 300 МГц)
Встроенный генератор тестовых видео-кодов
Производитель Lightware
