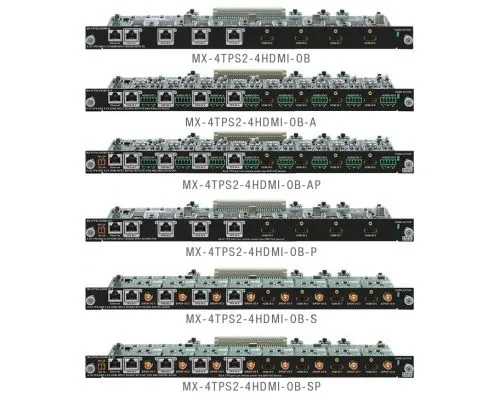

MX-4TPS2-4HDMI-OB, -A, -S, -P, -AP, -SP

MX-4TPS2-4HDMI-OB, ‑A, ‑S, ‑P, ‑AP, ‑SP

Выходная интерфейсная плата с поддержкой TPS и HDMI с поддержкой аудиосигналов, Ethernet и возможностей управления.



Устройство MX-4TPS2-4HDMI-OB представляет собой интерфейсную комбинированную плату с четырьмя HDMI-входами и четырьмя HDBaseTTM-входами, обеспечивающими поддержку сигналов формата HDMI 1.4, audio, Ethernet и RS‑232 по одному кабелю CAT5/6/7 на дистанцию до 120 метров в режиме HDBaseTTM и до 170 метров в режиме длинной передачи.

Доступна поддержка технологии PoE

MX‑4TPS2‑4HDMI‑OB‑P

Дополнительные особенности:

• совместимость с технологией PoE;

• дистанционное питание 48В;

• дистанционное выключение/включение;

• обратная связь для передачи данных о состоянии.

• Доступны поддержка аналогового аудио и технологии PoE

MX-4TPS2-4HDMI-OB-AP

Дополнительные особенности:

• двунаправленный настраиваемый аналоговый стерео порт с коннектором 5-polePhoenix;

• стерео аудио в формате PCMс частотой до 96 кГц может быть выделено из HDMI-сигналов;

• оцифрованное аудио (PCM 48 кГц) может быть кодировано (или заменено) на HDMI-сигнал;

• регулировка громкости, баланса, баса, усиления

• совместимость с технологией PoE;

• дистанционное питание 48В;

• дистанционное включение/выключение;

• фильтр постоянного тока, инвертирование сигналов и коррекция воспроизведения.

Внимание! Для работы встроенного инжектора питания PoE необходимо подключить внешний источник питания PSU-48vp непосредственно к плате.

• Доступны поддержка цифрового аудио и технологии PoE

MX-4TPS2-4HDMI-OB-SP

Дополнительные особенности:

• поддержка интерфейса S/PDIF для каждого порта;

• двунаправленные настраиваемые коннекторы S/PDIF:

• аудио может выделяться из HDMI-сигналов

• аудио может кодироваться (или заменяться) на HDMI-сигнал

• совместимость с технологией PoE;

• дистанционное питание 48В;

• дистанционное включение/выключение;

• обратная связь для передачи данных о состоянии;

• сигналы S/PDIFмогут отправляться по ARCобратно на исходное устройство.

• Доступна поддержка аналогового аудио

MX-4TPS2-4HDMI-OB-A

Дополнительные особенности:

• двунаправленные настраиваемые аналоговые стерео порты с коннектором 5-polePhoenix;

• стерео аудио в формате PCMс частотой до 96 кГц может быть выделено из HDMI-сигналов;

• оцифрованное аудио (PCM 48 кГц) может быть кодировано (или заменено) на HDMI-сигнал

• регулировка громкости, баланса, баса, усиления.

• Доступна поддержка цифрового аудио

MX-4TPS2-4HDMI-OB-S

Дополнительные особенности:

• поддержка интерфейса S/PDIF для каждого порта;

• двунаправленные настраиваемые коннекторы S/PDIF:

• аудио может выделяться из HDMI-сигналов

• аудио может кодироваться (или заменяться) на HDMI-сигнал

Особенности

• передача сигнала HDMI в режиме 3D и разрешении 4K;

• принимает сигналы HDMI + Ethernet + RS‑232 по одному кабелю CAT5/6/7 на дистанцию до 170 метров;

• совместимость с HDMI 1.4;

• DVI и HDCP совместимы с или без HDCP;

• разрешение 4K / UHD (30Гц RGB 4:4:4, 60Гц YCbCr 4:2:0), 1080p @ 120Гц, 2560 x 1600, 2048 x 2048;

• передача 10/100 Ethernet;

• поддерживает все форматы аудио HDMI;

• точная регулировка частоты обновления;

• продвинутое управление стандартом EDID;

• детектор синхроимпульсов;

• совместим с форматами DolbyTrueHDи DTS‑HDаудио
