MMX4x2-HT200 - матричный коммутатор с 1 входом TPS и 2-мя выходами HDMI, а также функцией разделения аналогового аудио
Вы можете оставить заявку на данный товар и наш менеджер обязательно с вами свяжется

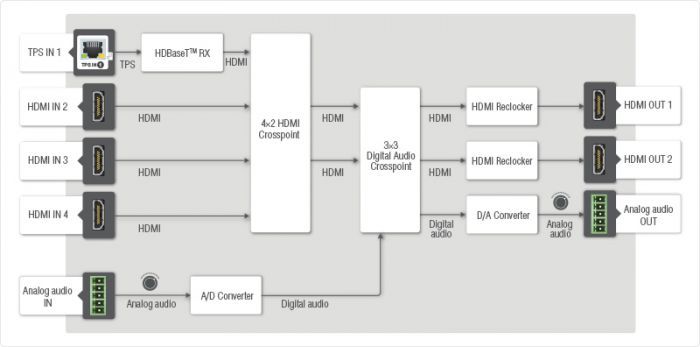

MMX4x2-HT200 является единственным в своем роде матричным коммутатором, отличающимся компактными размерами, малым весом и стильным дизайном. Устройство имеет четыре входа (3хHDMI и 1х TPS (HDBaseTTM )), а также два независимых выхода HDMI. Функция embedding/de-embedding работает следующим образом: аудио сигнал может быть выделен из HDMI потока до входа в сбалансированный порт типа 5-pole Phoenix (Euroblock) или внешний аудио сигнал может быть встроен в поток HDMI от другого входного порта типа 5-pole Phoenix. Такие свойства аудио сигнала как громкость и усиление могут быть изменены непосредственно на входе/выходе. Коммутатор полностью поддерживает разрешения 4K/UHD/3D, а также совместим с HDCP. Устройство имеет встроенный функционал Event Manager, который конфигурируется с помощью программного обеспечения Lightware Device Controller. Дополнительные опции управления осуществляются через порты USB, RS-232, IR (двунаправленный сквозной) и Ethernet.

Главные особенности

  • Интеграция в системы Cisco VC room
  • Расширенный пакет функций управления для совместной работы сторонней видеоконференции
  • Передача сигналов управления на порты RS-232 и IR
  • Встроенная функция автоматизации диспетчера событий

Технологии

Функционал Event Manager

Event Manager (Менеджер событий) – это умная, встроенная функция, поддерживаемая всей линейкой удлинителей TPS (HDBaseT), семейством удлинителей MODEX и некоторыми отдельными матричными коммутаторами, к примеру, серией MMX4x2. Функционал является уникальной разработкой компании Lightware и предоставляется в открытом доступе: функционал можно скачать в качестве программного обеспечения Lightware Device Controller.

Менеджер событий был разработан специально для решения задач самой различной сложности – от простых до авторских экспертных – таких как управление рулонными воротами, системой кондиционирования воздуха или световое отображение каких либо изменений в статусе устройства, к примеру, подключение/отключение нового оборудования. Приложение Event Manager постоянно обновляется в автоматическом режиме, добавляя в «арсенал» дополнительные функции, например, задержка может быть добавлена между условием и действием или определенные  действия могут быть вызваны изменением одного из условий. С помощью функций «подсчет состояния» и «тест действия" заранее заданные параметры могут быть легко проверены до начала работы устройства. Управлять функционалом можно и удаленно: система может распознавать ИК-команды, которые также могут быть установлены в качестве условий, а также команды, отправленные через Ethernet.

Мастер установки Event Manager

Легко и быстро настроить функционал поможет Мастер установки Менеджера событий. Вот примеры наиболее часто выбираемых настроек в приложении Event Manager.


Ключевые особенности матричного коммутатора Lightware MMX4x2-HT200


  • Интеграция в системы Cisco VC room
  • Расширенный пакет функций управления для совместной работы сторонней видеоконференции
  • 1920x1080 при 120 Гц / 4: 4: 4, 4096x2048 при 30 Гц / 4: 4: 4 или 60 Гц / 4: 2: 0 максимальное разрешение (300 МГц)
  • Аудио встраивание и удаление
  • Настраиваемые аналоговые настройки звука (громкость, усиление, баланс)
  • Frame Detector (анализ детального времени видео)Компактный размер
  • 5-полюсные симметричные аналоговые аудиоразъемы Phoenix
  • Варианты монтажа для стойки, мебели или фермы
  • Внешний универсальный адаптер питания
  • Разъем питания постоянного тока с поворотным замком
  • Двунаправленное расширение RS-232 и ИК (сквозное управление и контроль)
  • Контроль качества канала TPS и длины кабеля
  • HDCP включить / отключить функцию на входе
  • Матричный коммутатор HDMI 4x2 с портами HDMI и TPS
  • HDBaseT совместимый
  • Расширение Ethernet (100 Мбит / с)
  • Совместимость с HDMI 1.4, HDCP 1.4 и DVI 1.0
  • Несколько соединений TCP / IP
  • Расширенное управление EDID
  • Сохраните и перезагрузите полную конфигурацию точки пересечения в качестве предустановки
  • Интуитивно понятное программное обеспечение для настройки устройства
  • Кнопки на передней панели для управления точками
  • Управление устройством через Ethernet (TCP / IP), RS-232 и USB
  • Поддерживает форматы сигнала HDMI 4K (4K UHD при 30 Гц RGB 4: 4: 4 или при 60 Гц YUV 4: 2: 0, до 9 Гбит / с)
  • Передача сигналов управления на порты RS-232 и IR
  • Полностью неблокируемая архитектура коммутации
  • Встроенная функция автоматизации диспетчера событий
  • Поддерживает форматы сигнала HDMI 3D (упаковка кадров, бок о бок и сверху вниз)
  • Пиксельная Точная Перезапись
  • Нет сжатия видео
  • HDCP 1.4 совместимый
  • Несжатое видео со скоростью до 9 Гбит / с (тактовая частота 300 МГц)
  • Совместимость с удлинителями Lightware и платами ввода / вывода серии TPS (совместима с HDBaseT)
  • Обновление прошивки через Ethernet
  • Поддерживает все встроенные аудио форматы (включая PCM, Dolby Digital и DTS аудио с высоким битрейтом)
  • Встроенный генератор тестовых шаблонов видео
  • Нет задержки сигнала, нулевая задержка кадра
Арт. 9131 0035
Характеристики
Разрешение До 4K UHD 3840×2160@30Hz,1600x- 1200@60Hz, FullHD 1920x1080@60Hz
Форматы цифрового аудио Поддержка до 8 каналов PCM, Dolby TrueHD и форматов DTS-HD Master Audio 7.1
Компенсация длины кабеля (TPS) Автоматическая, макс. 170 метров
Эмуляция EDID Есть, Advanced EDID Management
Память EDID 120 заводских настроек, 12 пользовательских
Совместимость с HDCP Есть
Сквозной RS-232 Есть, настраиваемый
RS-232 (опция управления) 9600, 19200, 38400, 57600, 115200 Baud Rx,Tx (по умолчанию: 57600)
Питание DC 12V, 2A
Потребляемая мощность 10W (max)
Материал корпуса Металл, толщина 1 мм.
Габариты 221 Ш x 100.4 Г x 26 В мм
Соответствие стандартам CE
Гарантия 3 года
Производитель Lightware
