TPS модуль передачи на 8 выходов витой пары для HDMI, Ethernet, аудио и управления
Особенности
Модули для передачи на большое расстояние сигналов по одной витой паре HDBaseT с возможностью локального встраивания и вывода аудио (embedding и de-embedding аудио).

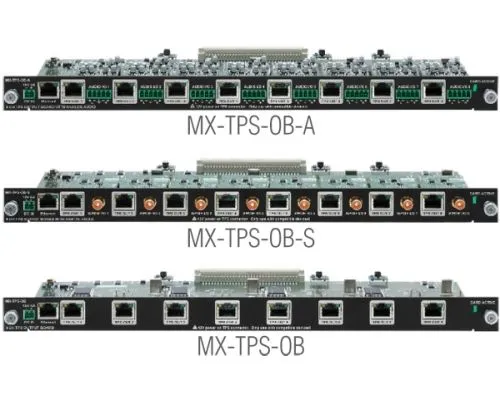

Lightware 25G-MX-TPS-OB выходной модуль для удлинения HDMI 1.4, аудио, Ethernet и RS-232 по одной витой паре CAT5/6/7 на расстояние до 100м по технологии HDBaseT (разрешение 4К), на расстояние до 170м в режиме «Long reach» (макс. разрешение Full HD 1080p в этом режиме) имеет 8 входов. Разрешения до 4K и 48-битной глубины цвета, поддержка всех стандартных аудио форматов и 120Hz 3D сигналов.
Модуль матрицы поддерживает двунаправленную передачу RS-232 и Ethernet (каждый модуль имеет отдельный 10/100 uplink разъем для подключения к внешней сети Ethernet) и опцию удаленного питания удлинителей HDMI TPS 95 серии. Плата выхода опционально снабжается аудио разъемами: цифровой S/PDIF или аналоговые стерео разъемы для получения расширенного управления аудио (HDMI embedded (встроенные) сигналы управляются модулем).
25G-MX-TPS-OB без опциональных аудио разъемов тоже поддерживает встроенное аудио HDMI. Имеются и расширенные профессиональные функции: включение /выключение HDCP, Pixel Accurate Reclocking, Advanced EDID Management (Расширенное управление EDID) и Frame Detector. Модуль матричного коммутатора поддерживает deep color, Dolby TrueHD и DTS-HD audio и возможность изменения PCM аудио частоты сэмплирования
Опция цифровых аудио входов/выходов S/PDIF S/PDIF разъем на каждый порт Bi-directional configurable S/PDIF connectors: Двунаправленная передача S/PDIF по одному разъему: Аудио может быть выделено (de-embedded) из HDMI сигнала или встроено (embedded) в HDMI, заменяя иной аудио поток
Опция аналоговых аудио стерео входов/выходов
| Аналоговый аудио вход | |
| Громкость | -63 .. 0 dB |
| Усиление: | 0 .. 24 dB |
| Баланс: | 0 .. 100% |
| Инвертирование: | On/Off |
| Аналоговый аудио выход | |
| Громкость: | -78 .. 0 dB |
| Бас: | 0 .. 24 dB |
| Высокие частоты: | 0 .. 6 dB |
| Баланс: | 0 .. 100% |
| Инвертирование: | On/Off |
| Шумоподавление: | On/Off |
| Максимальныя длина кабеля с учетом последней версии ПО | |||
| Разрешение | Тактовая частота пикселей | Тип кабеля: CAT5e | Тип кабеля: CAT7e |
| 1024x768@60Hz | 65 MHz | 100m / 160 m* | 120m / 180 m* |
| 1280x720p@60Hz | 73,84 MHz | 100m / 160 m* | 120m / 180 m* |
| 1920x1080i@60Hz | 74,25 MHz | 100m / 160 m* | 120m / 180 m* |
| 1280x1024@60Hz | 108 MHz | 100m / 160 m* | 120m / 180 m* |
| 1920x1080p@60Hz | 148,5 MHz | 100m / 150 m* | 120m / 170 m* |
| 1920x1200@60Hz | 152,9 MHz | 100m / NA* | 120m / NA* |
| 1600x1200@60Hz | 162 MHz | 100m / NA* | 120m / NA* |
| 2560x1600@60Hz | 268,3 MHz | 70 m / NA* | 80 m / NA* |
| 1920x1080@120Hz | 297 MHz | 70 m / NA* | 80 m / NA* |
| 3840x2160@30Hz UHD | 297 MHz | 70 m / NA* | 80 m / NA* |
| 4096x2160@30Hz 4K | 297 MHz | 70 m / NA* | 80 m / NA* |
| Арт. | 91230018, 91230029, 91230030 |
| Характеристики | |
| HDCP совместимость: | Да |
| Макс. разрешение: | до 4096x2160 |
| Совместимость 3D сигнала: | frame packing, side-by-side, top-bottom |
| Входные разъёмы | RJ45, S/PDIF, PHOENIX |
| Потребляемая мощность (3.3 V) -OB & -OB-S: | 3,4A типовое, 7,8 макс. |
| Потребляемая мощность (3.3 V) -OB-A: | 3,8A типовое, 8,2 макс. |
| Потребляемая мощность (5 V) -OB & -OB-S: | 2,2A типовое, 3,1 макс |
| Потребляемая мощность (5 V) -OB-A: | 2.2A типовое, 3,1 макс. |
| Питание (Вт) -OB & -OB-S: | 22Вт типовое, 41Вт макс. |
| Питание (Вт) -OB-A: | 23,5Вт типовое, 42,5Вт макс |
| Тепловыделение (BTU) -OB & -OB-S: | 75 типовое, 139,89 макс. |
| Тепловыделение (BTU) -OB-A: | 80,18 типовое, 145 макс. |
| Вес MX-TPS-OB: | 855 g |
| Вес MX-TPS-OB-S: | 925 g |
| Вес MX-TPS-OB-A: | 920 g |
| Производитель | Lightware |
