HDMI-3D-OPT-TX210A, -TX210RAK - оптоволоконный передатчик по одному оптоволокну - HDMI1.4. с SC разъемом на выходе с локальным HDMI выходом и балансным аудиовходом;4K / UHD  ( 30Hz RGB 4:4:4 , 60Hz YCbCr 4:2:0), 3D и HDCP совместимый;  2500 удлинение, используя OM3e оптоволокно.
Вы можете оставить заявку на данный товар и наш менеджер обязательно с вами свяжется

HDMI-3D-OPT-TX210A, -TX210RAK


Удлинитель HDMI-3D-OPT-TX210 позволяет транслировать сигналы HDMI 1.4 и двунаправленные сигналы RS-232 (только для версии RAK) по одному многомодовому оптоволоконному кабелю, а также транслировать видеосигнал со встроенным аудио на расстояние до 2500 метров от источника.

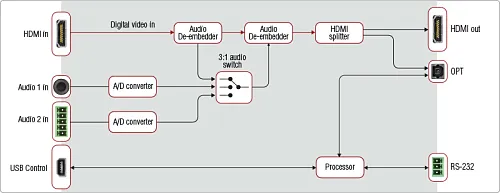

Удлинитель Lightware HDMI-3D-OPT-TX210A был разработан с тем, чтобы обеспечивать передачу цифрового видео формата HDMI 1.4 и аналоговых стерео аудио сигналов с локальных AV источников. Система также поддерживает передачу встроенного HDMI аудио  (до 8 каналов PCM или HBR). В процессе обработки аналоговый аудио сигнал конвертируется в цифровой формат. Локальный модель удлинителя (передатчик) оснащен HDMI видео выходом, что позволяет подключить локальный монитор для осуществления мониторинга качества передачи сигналов. Все сигналы видео и аудио транслируются по одному кабельному оптоволоконному каналу. Помимо прочего, удлинитель HDMI-3D-OPT-TX210 поддерживает HDCP шифрование контента.


Используя заводские или "прозрачные" настройки EDID эмуляции пользователь может сохранять и фиксировать данные EDID, поступающие через HDMI интерфейс. Расширенный функционал настройки EDID (Advanced EDID Management) позволяет настроить требуемое разрешение с любого видео источника и задавать выходной формат видео сигнала в соответствии с требованиями системы пользователя. Удлинитель обеспечивает двунаправленную передачу "прозрачного" RS-232 по оптоволоконному каналу.


Все модули удлинителя HDMI-3D-OPT-TX210A могут размещаться в серверной стойке или использоваться как настольные устройства. Удлинитель полностью совместим с другими моделями оптоволоконных удлинителей и матричных коммутаторов Lightware.


Устройство поддерживает "Pixel Accurate Reclocking", уникальную технологию Lightware, позволяющую устранять любые ухудшения и искажения видео сигнала, связанные с низким качеством видео на видео источнике или подключением большого количества каскадируемых устройств.


Технология передачи сигнала по оптоволокну позволяет применять данный удлинитель для передачи HDMI сигналов с HDCP без необходимости использования второго оптоволоконного или медного кабеля. Двунаправленная передача данных, требуемая для поддержки технологий HDCP, осуществляться по тому же кабельному каналу, который используется для передачи сигналов видео и звука.


Гальваническая изоляция между видео источником и удаленным дисплеем позволяет избежать электростатических помех и эффектов заземления. Передача сигналов по оптическому волокну осуществляются без задержек и выпадения кадров. Данная особенность имеет решающее значение для 3D видео инсталляций и AV систем, где аудио передается независимо от видео сигнала.

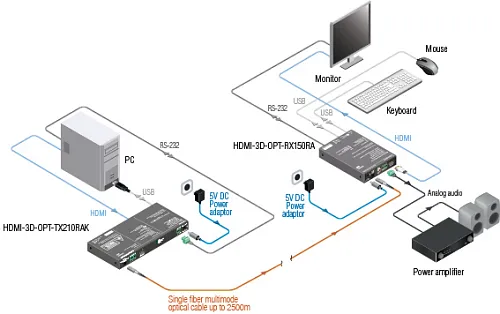

Все устройства из серии оптоволоконных удлинителей Lightware являются полностью совместимыми между собой. В любой конкретной инсталляции удлинители HDMI-3D-OPT-TX210/- RAK и HDMI-3D-OPT-RX150RA будут совместно работать без малейших проблем. Для того чтобы упростить процесс установки и снизить эксплуатационные расходы гибридный модульный концепт Lightware позволяет напрямую подключать данные удлинители к матричному коммутатору серии MX или 25G Hybrid matrix.


Основные возможности системы:


  • Передача 4K/UHD (30Hz RGB 4:4:4, 60Hz YCbCr 4:2:0) видео сигнала, поддержка 3D видео
  • Передача сигналов по одному многомодовому оптоволоконному кабелю
  • Передача сигналов USB / KVM функционал (будет добавлен в новых версиях прошивки)
  • Трансляция сигналов HDMI 1.4 + Аудио + RS-232 по одному многомодовому оптоволоконному кабелю
  • Видео выход для подключения локального монитора
  • Передача (встраивание) аналогового аудио


Сферы применения:


  • Гостиничный бизнес
  • Цифровая реклама (Digital Signage)
  • Профессиональные AV инсталляции
  • Конференц-залы
  • Профессиональные системы домашних кинотеатров
  • Видео инсталляции авиа и морского сообщения

Особенности:

  • 4K/UHD (30Hz RGB 4:4:4, 60Hz YCbCr 4:2:0) с поддержкой 3D
  • трансляция сигналов по многомодовому оптоволокну
  • Передача сигналов USB KVM (HID)
  • Трансляция HDMI 1.4 + Аудио + RS-232 по одному многомодовому оптоволоконному кабелю
  • Локальный видео выход
  • Встраивание аналогового аудио
  • Порты подключения "Phoenix"
  • Двунаправленная передача RS-232
  • Управление через RS-232 или USB
  • Технология "Pixel Accurate Reclocking" от Lightware
  • Отсутствие потери кадров, отсутствие задержек при передаче сигналов
  • Отсутствие сжатия сигналов
  • Взаимная совместимость с другими моделями удлинителей и матричных коммутаторов Lightware
  • Светодиодная индикация: наличие сигнала, HDCP, сеть
  • Адаптер питания DC с защитой от отсоединения
  • Возможность установки модулей удлинителя в серверный шкаф
  • Функционал Advanced EDID Management
  • Совместимость с HDCP
  • Встроенный функционал "Event Manager control" (Управление событиями)

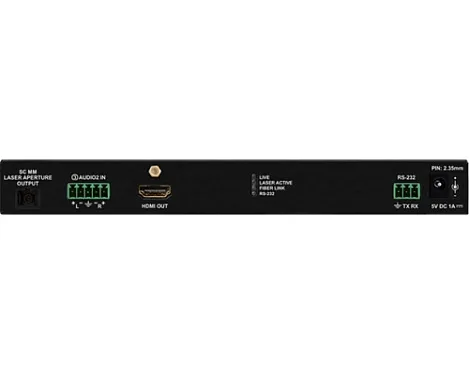

Коннекторы
Питание: Twist-to-lock DC connector (2.5 / 5.5 mm)
Видео вход: 1x HDMI connector
Видео выход: 1x HDMI connector
Оптоволоконный выход:  SC receptacle
Аудио выход: 1 x 3.5 mm jack, 1x 5-pole balanced Phoenix
Последовательный порт: 3-pole Phoenix
USB: mini USB-B

Таблица максимальных расстояний передачи сигналов

OM1 OM2 OM3 OM4

(62.5/125) (50/125) (50/125) (50/125)
1080p@60Hz 24 bpp 250 m 600 m 1200 m 2500 m
1080p@60Hz 36 bpp 150 m 400 m  800 m 1300 m
4096x2048@30Hz 24bpp Not supported 350 m  700 m 1100 m
CE DoC.pdf

Размер: 31.17 Kb

Product brief.pdf

Размер: 1.78 Mb

Quick start guide.pdf

Размер: 2.56 Mb

User manual.pdf

Размер: 13.89 Mb

Арт. 9151 0028 (A), 9151 0030 (RAK)
Характеристики
Пропускная способность видео: 9 Gbps
Разрешение макс: До 4K UHD 3840×2160@30Hz, 1600x1200@60Hz, FullHD 1920x1080@60Hz
Задержка видео: 0 кадров
Поддержка HDCP: есть
Эмуляция EDID: есть, Advanced EDID Management
Запись EDID: заводской пресет, 15 программируемых пользовательских профилей
Поддержка EDID: 256 byte Extended EDID v1.3

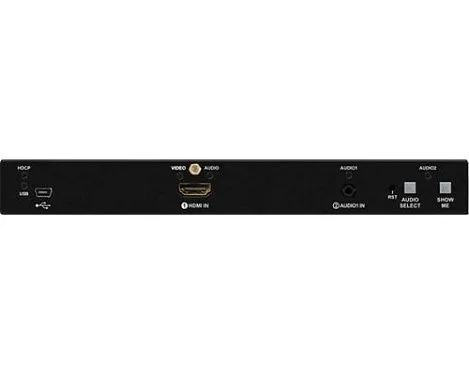

Средства управления на фронтальной панели: кнопка выбора аудио входа, кнопка "ShowMe"
Трансляция сигналов RS-232: есть, двунаправленная 9.6, 14.4, 19.2, 38.4, 57.6 kBauds
Оптоволокно: 50/125 SC Multimode (предпочтительно) или 62.5/125 SC Multimode
Длина волны: 6channel CWDM
Скорость волны (макс): 778; 800; 825; 850 nm
Скорость волны (мин): 911; 980 nm
Класс лазера: 3R
Выход с передатчика OMA: -6.25 dBm (как минимум)
Чувствительность ресивера OMA: -14.25 dBm (как минимум)
Потери при передаче по оптическому каналу: 8 dBm (макс.)
Уровень громкости входного аналогового сигнала: -95.625 dB … 0 dB, с шагом 0.375 dB
Уровень входного аналогового сигнала (макс): 4dBu
Электроснабжение: Внешний адаптер питания (100 - 240V AC, 50/60Hz) (5V DC, 1A)
Материал корпуса: 1 мм сталь
Габариты: 221 Ш x 100.4 Г x 26 В мм
Сертификация: CE
Гарантия: 3 года
Производитель Lightware
