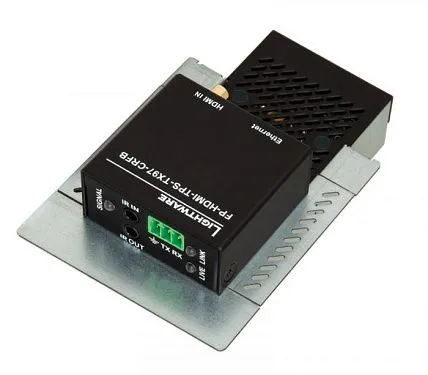

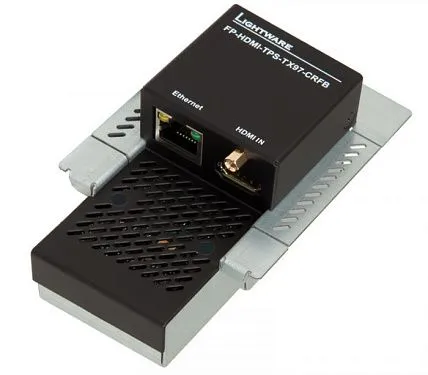

FP-HDMI-TPS-TX97-CRFB

FP-HDMI-TPS-TX97-CRFB - HDMI1.4 + Ethernet + RS-232 + bidirectional IR HDBaseT floor box transmitter over CATx cable including PoE. HDCP, 3D and 4K / UHD ( 30Hz RGB 4:4:4,60Hz YCbCr 4:2:0) compliant. 170m extension distance. Remote powering through MX-TPS2-IB-P/AP/SP boards, MMX6x2-HT series, 25G-8TPS2 boards.

Выделенные функции

• Выбираемый режим ИК-выхода для подключения эмиттера или проводной связи

• Двунаправленная передача сигналов RS-232 и ИК (сквозная)

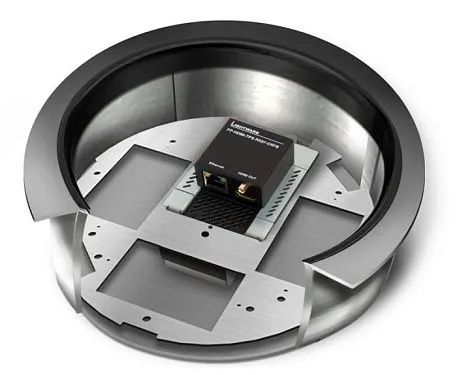

• Совместим с несколькими стандартными напольными коробками

• Передает сигналы DVI или HDMI 1.4 + Аудио + Ethernet + RS-232 + ИК через один кабель CAT5 / 6/7

Удлинители, совместимые с витой парой HDBaseT ™ серии FP-HDMI-TPS-RX97, обеспечивают передачу несжатого видео 4K / UHD со встроенным звуком (до восьми каналов PCM или HBR-аудио) на большие расстояния по одному кабелю CATx. Устройство осуществляет двунаправленную передачу RS-232, IR и Ethernet по тому же кабелю CATx, через который передается видеосигнал.

Удлинители TPS поддерживают полное соответствие HDCP и EDID и работают со всеми стандартными разрешениями AV до 4K и глубиной цвета 48 бит, обрабатывая все стандартные аудиоформаты, а также 3D-сигналы 120 Гц. Поддерживается как питание через PoE, так и через внешний адаптер. Все устройства могут быть смонтированы на полке в стойке или использованы отдельно.

Автоматический режим работы позволяет устройству определять режим передачи сигнала и принимать его. Если удаленное устройство находится в автоматическом режиме или это устройство HDBaseT ™ стороннего производителя, для связи будет установлен режим HDBT. Если удаленное устройство находится в long reach режиме, этот режим служит для увеличения дистанции передачи сигнала, при этом немного ухудшая качество, то в результате автоматической операции будет установлено соединение в режиме long reach. IR OUT может работать в проводном (не модулированном) или излучающем (модулированном) режиме.

HDMI-TPS-TX97 и HDMI-TPS-RX97 совместимы с удлинителями HDBaseT ™ и матричными коммутаторами.

,
Приложения

• Постпродакшн студии

• Пункты управления

• Цифровые сигналы

• Мультирум видео

• Конференц-залы, совместное телеприсутствие

Особенности

• Может питаться дистанционно через кабель CATx (PoE PD)

• Поддерживает форматы сигнала HDMI 3D (упаковка кадров, бок о бок и сверху вниз)

• Поддерживает цветовые сигналы (24/30/36 бит RGB / YCbCr 4: 4: 4)

• Максимальное разрешение 1920x1080 при 120 Гц / 4: 4: 4, 4096x2048 при 30 Гц / 4: 4: 4 или 60 Гц / 4: 2: 0 (300 МГц)

• Совместимость с HDMI 1.4, HDCP 1.4 и DVI 1.0

• Совместимость с HDCP 2.2 (прозрачный проход)

• Несжатое видео со скоростью передачи данных до 9 Гбит / с (частота пикселей 300 МГц)

• Отсутствие задержки сигнала, нулевая потеря кадров

• Выбираемый режим работы (автоматический или принудительный режим длительного доступа)

• Совместимость с удлинителями Lightware и платами ввода / вывода серии TPS (HDBaseT)

• Поддерживает все встроенные аудио форматы (включая PCM, Dolby Digital и DTS аудио с высоким битрейтом)

• Растояние до 170 метров (с кабелем CAT7 S / FTP AWG23, 1920x1080p60)

• HDBaseT совместимый

• Скеорость Ethernet (100 Мбит / с)

• Выбираемый режим ИК-выхода для подключения эмиттера или проводной связи

• Прозрачный EDID

• Поддержка CEC (сквозная)

• Поддерживает форматы сигнала HDMI 4K (4K UHD при 30 Гц RGB 4: 4: 4 или при 60 Гц YUV 4: 2: 0, до 9 Гбит / с)

• Не сжатое видео

• Двунаправленная передача сигналов RS-232 и ИК (сквозная)

• Совместим с несколькими стандартными напольными коробками

• Режим низкого энергопотребления (в режиме ожидания)

• Принимает DVI или HDMI 1.4 + Аудио + Ethernet + RS-232 + ИК через один кабель CAT5 / 6/7

• Активное охлаждение вентилятором
