Datapath dl8


Datapath dl8 – это усилитель-распределитель с восьмью двухканальными выходами Dual-Link DVI. Поддерживает передачу видеосигнала со сверхвысоким разрешением.  Datapath dl8 – это настраиваемое, гибкое и экономичное решение для любых видеостен

Модель совместима с программным обеспечением Datapath WallControl 10

Datapath dl8 поддерживает:

    - до 32 экранов видеостен при подключении до 8 контроллеров Datapath x4;
    - любое разрешение и частоту кадров, которые поддерживаются одно- (Single-Link DVI) или двухканальным (Dual-Link DVI) интерфейсами;
    - любое разрешение до Quad-HD (3480 x 2160).

Данное устройство используется в сочетании с автономными контроллерами видеостен Datapath x4, причем одновременно можно подключить до восьми контроллеров. Благодаря этому распределительный усилитель Datapath dL8 способен поддерживать до 32 дисплеев. Один двухканальный выход Dual-Link DVI, который поддерживает сигналы с улучшенной графикой, где пиксельная частота составляет до 330 МГц и разрешение до Quad-HD (3480 x 2160), может передавать видеосигнал сразу на восемь выходов по отдельным двухканальным разъемам DVI-D. Данный усилитель-распределитель может быть удален до 20 метров даже при полном разрешении сигналов. Такое возможно благодаря дополнительной активной эквализации и восстановлению тактовой частоты, что позволяет максимально удобно размещать конструкцию из дисплеев для достижения поставленных целей.

Гибкость и креативность

Устройство Datapath dl8 было разработано специально для работы в тандеме с автономными контроллерами видеостен Datapath x4, благодаря чему пользователь получает практически неограниченные возможности для проявления собственных творческих возможностей в процессе создания видеостен, цифровых вывесок и прочих дисплейных решений. Каждый из подключаемых контроллеров Datapath x4 способен принимать сигнал от распределительного усилителя Datapath dL8 через двухканальный выход DVI Dual-Link и определять произвольные четыре области для отображения видеосигнала на стандартных DVI/HDMI дисплеях.

С помощью данного устройства можно создавать до 32 экранов видеостен, причем компоновка формы видеостены может быть различной по сложности, а выбранная ориентация дисплеев может быть как вертикальной, так и горизонтальной. Datapath dl8 гарантирует, что качество каждого из 8-ми сигналов будет аналогично исходному изображению, благодаря чему общая картинка на всех 32 экранах будет целостной и динамичной.

Разрешение

Данный усилитель-распределитель Datapath dl8 обеспечивает простоту установки, низкие эксплуатационные расходы и высокое разрешение визуализации. Если длина кабеля превышает 5 метров, то качество сигнала DVI не может быть гарантировано высоким. Это связано с особенностями, присущими кабелям и разъемам DVI. Устройство Datapath dL8 поддерживает полностью настраиваемую технологию EDID для улучшения качества графики, которая позволяет контролировать разрешение и частоту кадров выходного сигнала. За счет дополнительной активной эквализации и восстановления тактовой частоты усилитель может быть использован с кабелем длиной до 20 метров при полном разрешении сигналов.

Высокое качество обработки сигнала в режиме восстановления тактовой частоты гарантирует устранение любых перекосов временной диаграммы сигнала, которые создаются при использовании недорогих кабелей. Таким образом, применение усилителя Datapath dl8 позволяет иметь максимально возможное высокое разрешение выходного сигнала.


Применение

Креативная видеостена, которая создана с применением усилителя Datapath dl8 и восьми автономных контроллеров Datapath x4:
  • Преобразование частоты кадров (с поддержкой генлока), определение произвольных областей и масштабирование выделенных участков с учетом требований монитора – все это обеспечивается функциональными возможностями автономных контроллеров Datapath x4.
  • Благодаря тандемной работе усилителя-распределителя Datapath dl8 и 8-ми контроллеров Datapath x4 могут создаваться видеостены из 32 экранов.
  • Распределение и обработка выбранных DVI сигналов.
  • Поддержка любого разрешения и частоты кадров, которые поддерживаются одно- (Single-Link DVI) или двухканальным (Dual-Link DVI) интерфейсами.

Арт. Datapath dl8
Характеристики
Размеры 438mm x 40mm x 172mm – монтаж в стойку 19" (1U)
Разъемы входного сигнала DVI-D (dual-link DVI) USB (Type B) для узлов коммуникации IEC для питания
Разъемы выходного сигнала 8 x DVI-D (dual-link DVI)

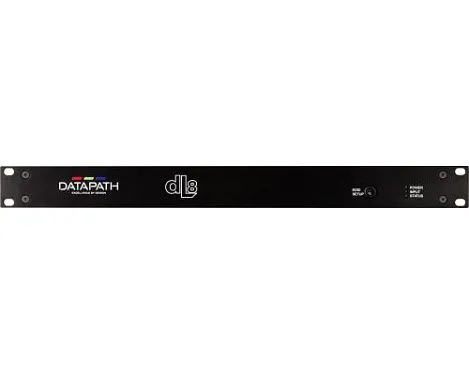

Элементы управления на передней панели Кнопка выбора настроек EDID Три LED индикатора (Питание/Сигнал/ Статус) и индикатор USB подключения или нажатия кнопки выбора настроек EDID
USB подключение Поддерживает USB 2.0 для настройки параметров EDID при использовании приложения для управления Datapath dL8 Поддерживаемые операционные системы: Windows XP, Windows Server 2003, Windows Vista, Windows Server 2008, Windows 7
Характеристики входного сигнала Наличие эквалайзера для восстановления тактовой частоты TMDS, позволяет использовать кабель длинной до 20м Настройка параметров EDID для выбора оптимального режима Отсутствие ограничений на возможное соотношение сторон и частоты кадров DVI сигнала, при условии удовлетворения технических возможностях разъема dual-link 330MHz Входной сигнал не совместим с HDCP
Характеристики выходного сигнала Поддерживает кабели длиной до 5м при использовании стандартного DVI приемника*
Температура Рабочая температура: от 0 до 35 °C (от 32 до 96 °F), внутреннее охлаждение кулером Температура хранения: от -20 до 70 °C (от-4 до 158 °F)
Требования к питанию Универсальный блок питания (100-240V) 25W max
* - длина кабеля выходного сигнала может быть увеличена до 20 метров для Datapath x4 при условии, что будет использоваться приемник со встроенной эквализацией
Datapath постоянно развивает технологии, используемые в продукции, обеспечивая исключительные инновационные решения, поэтому спецификации время от времени могут меняться.
Производитель Datapath
...
...
