Datapath x4 - контроллер видеостены, обеспечивающий возможность гибкой трансляции single link или dual-link DVI видеосигнала с одного входа на 4 выхода
Вы можете оставить заявку на данный товар и наш менеджер обязательно с вами свяжется

Datapath x4


Datapath x4

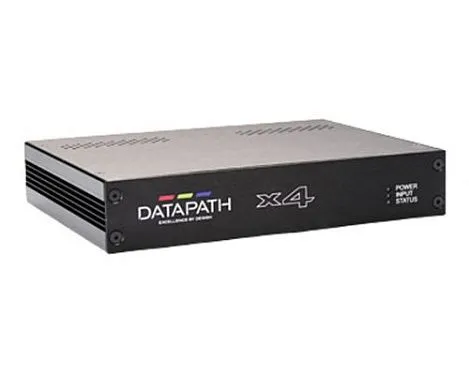

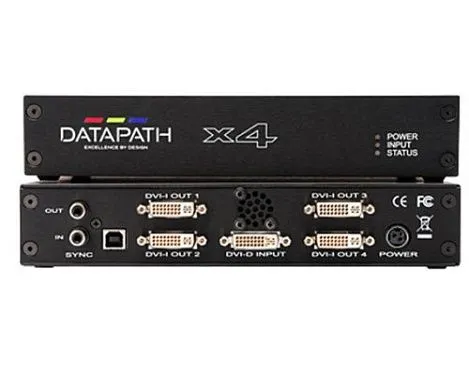

- контроллер видеостены, обеспечивающий возможность гибкой трансляции single link или dual-link DVI видеосигнала с одного входа на 4 выхода. Контроллер позволяет произвольно делить входное изображение на несколько отдельных частей, каждая из котрых может передаваться на отдельный дисплей через выделенный видеовыход в DVI или RGB формате. Контроллер Datapath x4 не требует соблюдения одинакового разрешения и частоты обновления входных и выходных сигналов, при необходимости осуществляя автоматическую коррекцию каждого отдельного фрагмента изображения. Контроллер видеостены Datapath x4 доступен для заказа в форм-факторе 1U с габаритами корпуса 438 x 172 x 40мм.

Модель совместима с программным обеспечением Datapath WallControl 10

Поддержка разнообразных конфигураций отображения

На каждый из подключенных к контроллеру мониторов может транслироваться определенный фрагмент исходного DVI изображения. Все функции по обрезке, масштабированию и ротации изображения осуществляются контроллером Datapath x4 на аппаратном уровне. Отображаемые области могут перекрывать друг друга, а также соотноситься в любых конфигурациях, что позволяет настраивать отображение исходного материала в любых креативных формах. Контроллер поддерживает организацию множества нестандартных видео решений с отображением нескольких видео каналов в различных ориентациях и с различными значениями компенсации ширины рамки дисплея.

Поддержка сверхвысоких разрешений Dual-link DVI

Dual-link видео вход контроллера видеостены Datapath x4 поддерживает передачу изображения в самом высоком разрешении, с полным сохранением исходных параметров видеосигнала. В дополнение к этому, контроллер обеспечивает автоматическую коррекцию разрешений выделенных фрагментов видео, гарантируя отображение каждого фрагмента в полном разрешении исходного (целого) видеосигнала. Большинство стандартных видеокарт транслируют видеосигнал в фиксированном разрешении. Система конвертации разрешения и частоты обновления видеосигнала, встроенная в контроллер видеостены Datapath x4, позволяет передавать изображение, оптимизированное под текущие характеристики подключенных мониторов.

Расстояние передачи цифровых видеосигналов высокого разрешения технически ограничено дистанцией в 5 метров. Контроллер Datapath оснащен аппаратной системой активной эквализации (усиления) видеосигнала, позволяющей компенсировать любые потери качества изображения и обеспечить поддержку передачи видео (включая dual-link 330Mhz) по интерфейсным кабелям на дистанцию до 20 метров. Видеосигналы в более низких разрешениях могут транслироваться на большие расстояния.

Контроллер видеостены Datapath x4 использует прогрессивное программное обеспечение, позволяющее пользователям осуществлять конфигурацию передачи сигналов и устанавливать уровень эквализации, соответствующий расстоянию передачи и оптимальному качеству отображения контента.

Функционал "Wall Designer"

Datapath Wall Designer - идеальное решение для создания и редактирования видеостен любой конфигурации и любого уровня сложности. Система позволяет задать параметры подключенного оборудования (источники и дисплеи), указав производителей и модели устройств, и в автоматическом режиме сконфигурировать оптимальные настройки передачи сигналов.

Genlock (внешняя синхронизация)

Контроллер видео Datapath x4 в автоматическом режиме распознаёт частоту обновления входного и выходного видеосигналов, и автоматически исполняет внешнюю синхронизацию. Модель Datapath x4-1U, помимо прочего, поддерживает функционал «Output Framelock», кнопка активации которого размещена на фронтальной панели модуля. Данный функционал позволяет пользователю настраивать работу таким образом, чтобы все 4 выходных сигнала были синхронизированы. Благодаря чему 4 монитора могут быть синхронизированы для отображения плавного и однородного изображения.
datasheet.pdf

Размер: 654.06 Kb

Арт. Datapath x4, Datapath x4-1U
Характеристики
Модель: x4
Тип: Контроллер
Особенности: Входные разрешения до 4000x4000
Размеры 235 x 175 x 44 мм
Рабочая температура 0-35°С
Питание 5 В /11 В, универсальный адаптер в комплекте (100-240 В)
USB 2.0 Полноскоростной режим (12 Мб/с)
Охлаждение Внутренний вентилятор. Входные/выходные вентиляционные отверстия не должны быть закрыты.

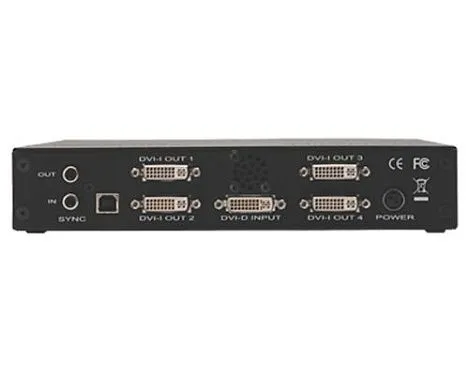

1 х Dual Link DVI До 330 мегапикселей в секунду
4 х Single Link DVI или аналоговые RGB выходы До 165 мегапикселей в секунду
Входные разрешения До 4000x4000
Выходные разрешения До 2,5 мегапикселей (максимум 2048 пикселей в любом направлении)
Произвольное масштабирование x64 оригинальной области
Прошивка Возможность обновления через USB
Наработка на отказ 50 000 часов
Гарантия 3 года
Производитель Datapath
