MX-4TPS2-4HDMI-IB: новые модели интерфейсных плат для матричных коммутаторов Lightware

19.05.2016
MX-4TPS2-4HDMI-IB - интерфейсная комбинированная плата ввода, оснащенная четырьмя портами HDMI и четырьмя портами HDBaseTTM. Данная интерфейсная плата обеспечивает поддержку входных сигналов HDMI 1.4 и аудио с удаленных медиа источников, расположенных на расстоянии до 120 метров или 170 метров в режиме "Long reach". Передача сигналов осуществляться по технологии HDBaseT по одному медному кабелю CAT5/6/7. Кроме этого, поддерживаются входные сигналы Ethernet и RS-232.
TPS и HDMI плата ввода с поддержкой Ethernet, Аудио и RS-232

Особенности:

  • Передача сигналов HDMI, включая 3В и 4K
  • Трансляция HDMI + Ethernet + RS-232 по одному кабелю CAT5/6/7 на расстояние до 170 метров
  • Поддержка форматов HDMI 1.4; DVI и HDCP
  • 4K, UHD (30Hz RGB 4:4:4, 60Hz YCbCr 4:2:0), 1080p @ 120 Hz, 2560 x 1600, 2048 x 2048
  • Передача данных 10/100 Ethernet
  • Поддержка всех аудио форматов HDMI
  • Наличие цифровых и аналоговых аудио интерфейсов (опционально)
  • Расширенный функционал управления трансляцией аудио
  • Электроснабжение по технологии PoE (опционально)

Новая плата Lightware поддерживает разрешения видео до 4K / UHD (30Hz RGB 4:4:4 , 60Hz YCbCr 4:2:0) с глубиной цвета 48-бит (включая 3D), а также все форматы аудио сигналов. Плата Lightware MX-4TPS2-4HDMI-IB обеспечивает поддержку двунаправленной трансляции Ethernet и RS-232 (через высокоскоростной коннектор 10/100 uplink). Для модули доступен ряд дополнительных функций аудио: digital S/PDIF или аналоговые стерео коннекторы могут применяться для расширенного управления трансляцией встроенного HDMI аудио.

Платы MX-4TPS2-4HDMI-IB без интерфейсов цифрового или аналогового аудио также обеспечивают поддержку ветренных в поток HDMI аудио сигналов. Все модели плат поддерживают профессиональные функции управления и настройки, такие как включение/отключение HDCP, Pixel Accurate Reclocking, расширенные настройки EDID или "Frame Detector".  Плата совместима с deep color, Dolby TrueHD и DTS-HD аудио.

MX-4TPS2-4HDMI-IB-P

Дополнительные функции

  • Поддержка технологии PoE
  • Удаленное электроснабжение 48V
  • Удаленное включение / отключение
  • Отправка статусных данных

MX-4TPS2-4HDMI-IB-AP

Дополнительные функции

  • Настраиваемый стерео аудио порт с поддержкой двунаправленной передачи сигналов (коннектор Phoenix)
  • Возможность отделения PCM аудио (до 96 kHz) от потока HDMI видео
  • Возможность добавления / замены цифрового аудио (PCM 48 kHz) в сигнал HDMI
  • Настройка параметров аудио: громкость, баланс, бас
  • Электроснабжение по технологии PoE
  • Удаленное электроснабжение 48V
  • Удаленное включение / отключение
  • Опции: Phase invert, DC filter и de- emphasis

MX-4TPS2-4HDMI-IB-SP

Дополнительные функции

  • Поддержка S/PDIF на каждом порте
  • Конфигурируемые S/PDIF коннекторы с возможностью двунаправленной передачи сигналов:
  • Возможность отделения аудио из потока HDMI
  • Возможность встраивания аудио в поток HDMI
  • Поддержка технологии PoE
  • Удаленное электроснабжение 48V
  • Удаленное включение / отключение
  • Отправка статусных данных
  • Трансляция S/PDIF через ARC на мультимедийный источник

MX-4TPS2-4HDMI-IB-A

Дополнительные функции

  • Настраиваемый стерео аудио порт с поддержкой двунаправленной передачи сигналов (коннектор Phoenix)
  • Возможность отделения PCM аудио (до 96 kHz) от потока HDMI видео
  • Возможность добавления / замены цифрового аудио (PCM 48 kHz) в сигнал HDMI
  • Настройка параметров аудио: громкость, баланс, бас
  • Опции: Phase invert, DC filter и de- emphasis

MX-4TPS2-4HDMI-IB-S

Дополнительные функции

  • Поддержка S/PDIF на каждом порте
  • Конфигурируемые S/PDIF коннекторы с возможностью двунаправленной передачи сигналов:
  • Возможность отделения аудио из потока HDMI
  • Возможность встраивания аудио в поток HDMI
  • Трансляция S/PDIF через ARC на мультимедийный источник

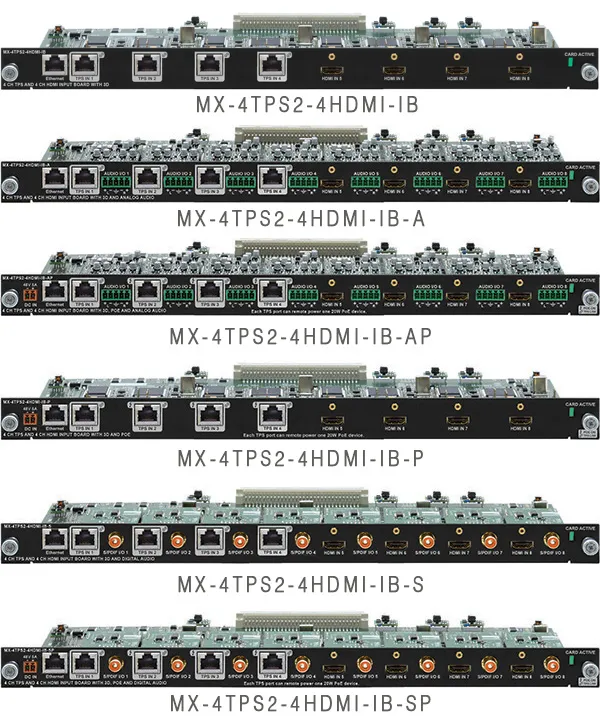

Артикул платы  Аудио дополнение  PoE дополнение
MX-4TPS2-4HDMI-IB нет нет
MX-4TPS2-4HDMI-IB-A analog  нет
MX-4TPS2-4HDMI-IB-S spdif  нет
MX-4TPS2-4HDMI-IB-P нет есть
MX-4TPS2-4HDMI-IB-AP analog есть
MX-4TPS2-4HDMI-IB-SP spdif есть
