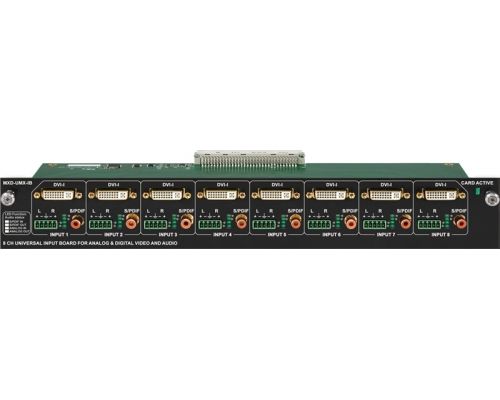

MXD-UMX-IB


Модуль двойной высоты на 8 входов цифрового и аналогового видео и аудио


Особенности


  • Двухслотовая входная плата с технологией UMX
  • Принимает цифровые сигналы DVI-I и HDMI со встроенным аудио
  • Оцифровывает аналоговые входные форматы VGA и YUV и конвертирует их в HDMI или DVI
  • 10-бит HD и SD; перемежающаяся или прогрессивная конверсия A/D
  • Совместимость с HDCP
  • Автоматическое детектирование входного сигнала
  • Поддержка Deep color
  • Корректировка цветов на каждом входном порте, контраст, уровень черного, цвет и др
  • Восстановление исходного сигнала
  • Наложение и удаление цифрового и аналогового аудиосигнала
  • Одновременное наложение и удаление аудиосигнала на любом порте
  • Разъем S/PDIF для цифрового аудиосигнала может конфигурироваться и для входа, и для выхода
  • Разъем сбалансированного аудиосигнала стерео Balanced Stereo Audio может индивидуально конфигурироваться для входа или для выхода
  • Разъем S/PDIF поддерживает цифровые аудиоформаты PCM Stereo и 5.1 AC3
  • Совместимость только с модулями MX-FR80R, MX-FR65R, MX-FR33R, MX-FR33L и MX-FR17


Опции


  • Двунаправленный конфигурируемый аналоговый стереопорт с 5-контактным разъемом Phoenix
  • Аудиосигнал Stereo PCM до 96 кГц может удаляться из сигналов HDMI
  • Оцифрованный сигнал PCM 48 кГц может встраиваться в сигналы HDMI (или замещаться)
  • Громкость, усиление, баланс, басы и настройка высоких частот
  • Инверсия фазы, фильтр DC (постоянного тока)


Технология UMX (Universal MatriX) разработана компанией Lightware для поддержки различных аналоговых и цифровых форматов видео- и аудиосигналов. Входная плата MXD-UMX-IB предназначена для наших матричных коммутаторов (маршрутизаторов), воспринимающих видеосигналы DVI, HDMI, VGA и YUV и цифровые и аналоговые аудиосигналы. Каждый канал имеет также сбалансированный аналоговый двунаправленный линейный разъем входа/выхода, двунаправленный разъем входа/выхода S/PDIF, систему удаления и повторного наложения HDMI аудио, плюс небольшой 3x3 матричный цифровой аудиопереключатель на каждом входном порте. Можно создавать различные комбинации источников, например, аналоговые ноутбуки с аудиовыходом стерео, телеприставки с выходами HDMI и S/PDIF, компьютеры с выходом HDMI и встроенными аудиосигналами и многое другое. HDMI с удаленным PCM аудио может конвертироваться в аналоговые стереоформаты локально, и новый звуковой поток может встраиваться в поток видео (5.1 S/PDIF, например) от другого источника. Сигналы VGA от компьютера с аудиосигналом 5.1 S/PDIF и можно конвертировать в HDMI для дальнейшей коммутации в матрице. Наши хорошо известные профессиональные функции, такие как восстановление исходного сигнала, расширенное управление EDID, встроенный детектор формата изображения и анализ входного сигнала, 10-битовая аналогово-цифровая конверсия видео, поддержка глубины цветности и включение/отключение функции HDCP, все они встроены в это универсальный инструмент.

Product_brief.pdf

Размер: 350.76 Kb

UserManual.pdf

Размер: 5.51 Mb

Арт. 91120004
Характеристики
HDCP совместимость: Да
Макс. разрешение: 920x1200 or 2048x1080
PCM Stereo звуковая поддержка: Balanced Analog, S/PDIF и DVI-I Разъемы
5.1 Audio поддержка: только S/PDIF and DVI-I
Dolby TrueHD and DTS-HD audio: DVI-I разъем only
Потребляемая мощность (3.3 V): 4.7 A (типичный), 6.8 A (макс.)
Потребляемая мощность (5 V): 4.2 A (типичный), 5.4 A (макс.)
Питание (Вт): 52.2 (типичный), 70.6 (макс.)
Тепловыделение (BTU): 115 (типичный), 181 (макс.)
Вес: 1200 g
Входные разъёмы: DVI-I, Phoenix, S/PDIF
Аналоговый аудио вход
Усиление: 0 .. 24 dB
Громкость: -63 .. 0 dB
Баланс: Баланс: 0 .. 100%
Инвертирование: On/Off
Аналоговый аудио выход
Громкость: -78 .. 0 dB
Бас: 0 .. 24 dB
Высокие частоты: 0 .. 6 dB
Баланс: 0 .. 100%
Инвертирование: On/Off
Шумоподавление: On/Off
Производитель Lightware
