PSUx10-200, PSUx20-400


Монтирующееся в стойку устройство распределения питания для Lightware


Блок питания одно из самых обычных устройств необходимых для работы любых электрических устройств, однако сложно найти действительно надежный блок питания.


Lightware предлагает 4 типа устройств распределения питания (PSU). Все они принимают на вход 115-230В переменного тока, 47-63Гц и собраны в металлическом корпусе 1U для прочности и удобства монтажа. Напряжение 5В и 12В постоянного тока разделяет их на две группы, и каждая из групп имеет версию с 10 или 20 выходами. Все устройства снабжены внутренними двумя вентиляторами для охлаждения, встроенными у левого бока корпуса.


PSU созданы для обеспечения питанием от 10 до 20 устройств Lightware, таки как TP и OPT удлинители, распределители-усилители и EDID Manager V4. Наработка на отказ для блоков питания составляет 100.000 часов (MTBF) . Несколько специальных защитных систем установлено против коротких замыканий, перегрузок, увеличения напряжения выше допустимого и перегрева. Эти функции делают наши системы питания очень надежными.


Особенности:


  • Монтируются в 1U стойки
  • Универсальный вход для переменного тока (AC input)
  • Доступны версии в 5В или 12В на выходах
  • Версии с 10 или 20 выходами
  • 100.000 часов MTBF
  • Встроено два вентилятора для охлаждения
  • Встроенная активна система PFC «Коррекция фактора мощности»
  • Высокая эффективность до 90% (типичная)
  • Защита от: Короткого замыкания / Перегрузок / Увеличения напряжения / Перегрева
  • 3 года гарантияheight: 1U

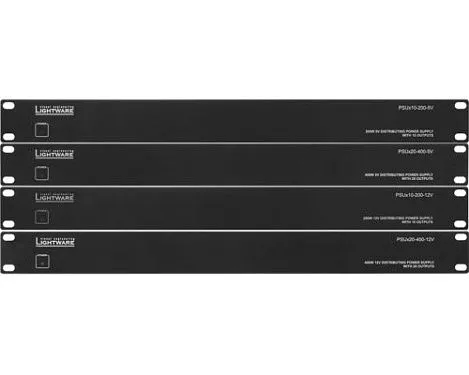

Версии устройств:


PSUx10-200-12V (для Lightware 12 Volt устройств, 200 Watt, 10x12 V выходов)
PSUx10-200-5V (для Lightware 5 Volt устройств, 200 Watt, 10x5 V выходов)
PSUx20-400-12V (для Lightware 12 Volt устройств, 400 Watt, 20x12 V выходов)
PSUx20-400-5V (для Lightware 5 Volt устройств, 400 Watt, 20x5 V выходов)

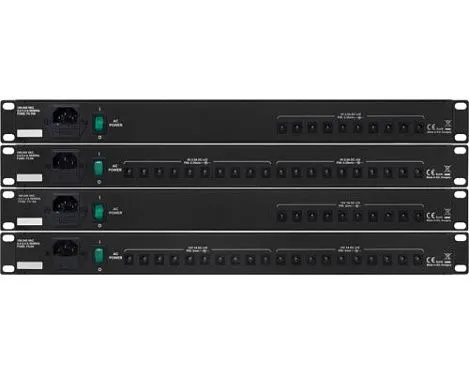

Разъемы
AC (переменный ток) разъем питания: IEC C14
5V DC разъемы питания на выход 2.5/5.5 mm разъем с замком
12V DC разъемы питания на выход 2.1/5.5 mm разъем с замком



Характеристики
Модели PSUx10-200-5V PSUx20-400-5V PSUx10-200-12V PSUx20-400-12V
Количество выходов DC 10 20 10 20
Энергопотребление 200 W 400 W 200 W 400 W
Выходной вольтаж DC 5V 12V
Напряжение тока ны выход 2.5A 1.1A
Макс. входное напряжение AC 2.2A/115 V AC 1.2A/230 V AC
Наработка на отказ MTBF (мин.) 108400 часов
Количество вентиляторов 2
Размер вентиляторов 40 x 40 x 20 mm
Диапазон входного вольтажа 90 ~ 264 V AC
Диапазон входной частоты 47 ~ 63 Hz
Рабочая темепература -20 ~ +70 °C
Стоечный размер 1U
Корпус metal
Размеры 446(482) W x 182 D x 43.9 H mm
Вес 2.87 kg 3.43 kg 2.87 kg 3.43 kg
Совместимость CE
Гарантия 3 года



Опциональные аксессуары
Имя продукта Описание PSU модели

PSUx10-200-5V PSUx10-200-12V PSUx20-400-5V PSUx20-400-12V
CAB-12V-U16U 12V 160cm кабель питания со штеккером 2.1/5.5 mm DC Power Plug
CAB-5V-U16U 5V 160cmкабель питания со штеккером 2.5/5.5 mm DC Power Plug
CAB-5V-U16S 5V 160cm кабель питания со штеккером 1.35/3.5 mm DC Power Plug
CAB-5V-U16M 5V 160cm кабель питания со штеккером USB Micro-B Plug


Заказываются упаковками по 10 штук.


Доступные 5V кабели:

CAB-5V-U16U
Совместимые продукты:

  • EDID Manager V4
  • DVISL-Extender
  • DVIDL-Extender
  • HDMI-Extender
  • DA2DVI-HDCP-Pro
  • DA2DVI-DL
  • DP-OPT-RX100
  • DP-OPT-TX100
  • DVIDL-OPT-RX100
  • DVIDL-OPT-TX200
  • HDMI-OPT-RX100
  • HDMI-OPT-TX100
  • HDMI-OPT-RX100R
  • HDMI-OPT-TX100R
  • HDMI-OPT-RX200R
  • HDMI-OPT-TX200R
  • UMX-OPT-TX150R
  • DVI-TP-RX100
  • DVI-TP-RX100DL
  • DVI-TP-TX200
  • DVI-TP-TX200DL
  • DVI-TP-TX300
  • Remote control panels



CAB-5V-U16S
Совместимые продукты:

  • DVI-OPT-RX110
  • DVI-OPT-TX110
  • DP-OPT-RX150
  • DP-OPT-TX150



CAB-5V-U16M
Совместимые продукты:

  • DVI-HDCP-OPTS-RX90
  • DVI-HDCP-OPTS-TX90
  • DVI-HDCP-OPTM-RX90
  • DVI-HDCP-OPTM-TX90

Доступные 12V кабели:

CAB-12V-U16U
Совместимые продукты:

  • BR-TP-COM
  • HDMI-TPS-RX90
  • HDMI-TPS-TX90
  • DVI-HDCP-TP-RX100R
  • DVI-HDCP-TP-RX50
  • DVI-HDCP-TP-TX100R
  • DVI-HDCP-TP-TX50
  • HDMI-TP-RX100R
  • HDMI-TP-RX100RA
  • HDMI-TP-RX200R
  • HDMI-TP-RX50
  • HDMI-TP-TX100R
  • HDMI-TP-TX200R
  • HDMI-TP-TX50
  • UMX-TP-TX100R

Артикулы
Продукт Артикул Описание
PSUx10-200-12V 91340001 Монтируемый в стойку блок питания Lightware для удлинителей с питанием12 Вольт. Полностью занимает ширину стойки, 1U высотой, 10 выходов по12 Вольт.
PSUx10-200-5V 91340002 Монтируемый в стойку блок питания Lightware для удлинителей с питанием 5 Вольт. Полностью занимает ширину стойки, 1U высотой, 10 выходов по 5 Вольт.
PSUx20-400-12V 91340003 Монтируемый в стойку блок питания Lightware для удлинителей с питанием 12 Вольт. Полностью занимает ширину стойки, 1U высотой, 400 Ватт, 20 выходов по 12 Вольт.
PSUx20-400-5V 91340004 Монтируемый в стойку блок питания Lightware для удлинителей с питанием 5 Вольт. Полностью занимает ширину стойки, 1U высотой, 400 Ватт, 20 выходов по 5 Вольт.
PSU-5VS 11800050 Wall power adaptor with interchangeable AC plug для international use для DVI-OPT-TX110 и DVI-OPT-RX110. Универсальныйl вход: 100-240 VAC, 50/60 Гц, выход: 5 Вольт DC, 2.5 А.  DC Разъем: диаметр 3,50 мм полость в центре 1,35 мм
PSU-5VU 11800049 Universal Micro-B USB wall power adaptor with interchangeable plug for international use for DVI-HDCP-OPTM-TX/RX90; DVI-HDCP-OPTS-TX/RX90.Universal input: 100-240 V AC, 50/60 Hz;Output: 5 V DC, 2 A
PSU-5VM 11800062 Универсальный блок питания со сменным адаптером для международного использования. Совместим с удлинителями DVI, DA2DVI-Pro, DA2DVI-HDCP-Pro, DA2DVI-DL, DVI-TP-TX/RX серии, DVIDL-OPT-TX200/RX100, DP-OPT-TX/RX100, HDMI-OPT-TX/RX серии. Универсальный входl вход: 100-240 В переменного тока, 50/60 Hz, выход: 5В постоянного тока, 2.5А. Разъем для тока постоянного напряжения: диаметр 5,50мм отверстие 2,50мм
PSU-9VU 11800058 Универсальный блок питания со сменным адаптером для международного использования. Совместим с  HDCP MANAGER SN: 0-0296 и EDID Manager SN: 0-0683. Универсальный вход: 100-240 V AC, 50-60 Hz, выход: 9 V DC, 2.5 A. Закручивающийся фиксатор DC разъема: diameter 5,50 mm hole 2,00 mm
PSU-12VU 11800051 Universal Wall power adaptor with interchangeable AC plug для international use для HDMI-TP series, DVI-HDCP-TP series и HDMI-TPS series extenders, UMX-TP-TX100R. Universal вход:100-240 V AC, 50/60 Hz, выход: 12 V DC, 2.5 A. DC Plug: diameter 5,50 mm hole 2,00 mm
PSU-12VP 91340007 Блок питания с выходом стандарта IEC для 12Вольт удаленного питания модулей MX-HDMI-TP-IB, MX-HDMI-TP-OB, MXD-HDMI-TP-IB,MXD-HDMI-TP-OB, и MX-DVI-TP-IB+, MX-DVI-TP-OB+ . Универсальный вход: 100-240 V AC, 50/60 Hz. выход: 12 V DC, 6.67 A
MX-PSU-125 91340005 Внешний блок питания с 900 мм кабелем для MX9x9DVI-Slim, MX12x12DVI-Slim, MX16x16DVI-Slim.
MX-PSU-160 91340006 Резервный блок питания для MX-FR33R матрицы. вход: 100-240 V AC, 50/60 Hz
MX-PSU-850 11800011 Резервный блок питания для MX-FR65R и MX-FR80R матриц. вход:100-240 V AC, 50/60 Hz
CAB-5V-U16U 13730014 1 комлпект проводов питания 5V 160cm с разъемами 2.5/5.5 mm; 10 шт/комплект. Заказывать с PSUx10-200-5V/PSUx20-400-5V
CAB-5V-U16S 13730015 1 комплект  проводов питания 5V 160cmс разъемами 1.35/3.5 mm DC Power Plug ;10 шт/комплект. . Заказывать с  PSUx10-200-5V/PSUx20-400-5V
CAB-5V-U16M 13730016 1 комплект  проводов питания 5V 160cmс разъемами 5.5/2.5mm USB Micro-B Plug ;10 шт/комплект. . Заказывать с  PSUx10-200-5V/PSUx20-400-5V
CAB-12V-U16U 13730013 1 комплект  проводов питания 12V 160cmс разъемами red end 2.1/5.5 mm DC Power Plug ; 10  шт/комплект. Заказывать с  PSUx10-200-12V/PSUx20-400-12V
