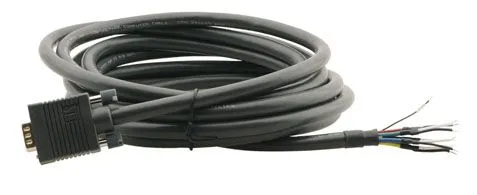

Кабель состоит из пяти 75-омных мини-коаксиальных кабелей высокого разрешения плюс двух дополнительных проводников, разделанных на разъём VGA HD15 на одной стороне. С другой стороны кабеля эти провода подготовлены для разделки (обрезаны, зачищены и облужены, но без разъёма). Коаксиальные кабели имеют цветную маркировку - красный, зелёный, синий, чёрный (V) и жёлтый (H).
Варианты поставки:
МОДЕЛЬ ОПИСАНИЕ ФУТЫ МЕТРЫ
C-GM/XL-15 15-pin HD (M) Connector to Bare End Installation Cable with EDID 15 4,6
C-GM/XL-25 15-pin HD (M) Connector to Bare End Installation Cable with EDID 25 7,6
C-GM/XL-35 15-pin HD (M) Connector to Bare End Installation Cable with EDID 35 10,7
C-GM/XL-50 15-pin HD (M) Connector to Bare End Installation Cable with EDID 50 15,2
C-GM/XL-75 15-pin HD (M) Connector to Bare End Installation Cable with EDID 75 22,9
| Характеристики | |
| характеристики кабеля такие же как у кабеля BC-5X26 | |
| дополнительные два проводника распаяны на контакты 12 и 15 разъёма VGA и обеспечивают работу линий связи DDC, через которые считывается блок данных EDID. Наличие этого соединения в некоторых случаях может значительно облегчить и сделать стабильной работу системы на основе интерфейса VGA | |
| конец кабеля без разъёма удобно протаскивать через узкие отверстия, кабель-каналы и т.д. | |
| зачищенные концы кабеля можно распаять на стандартный разъем VGA | |
| еще удобнее использовать настенные панели WPX-3, WXA-3 или модули-вставки WX-3, в этом случае пайка контактов не требуется | |
