Barix X8 – универсальный модуль ввода/вывода цифровых данных со стандартным серийным интерфейсом RS-485 Modbus-RTU
Вы можете оставить заявку на данный товар и наш менеджер обязательно с вами свяжется

Barix Х8

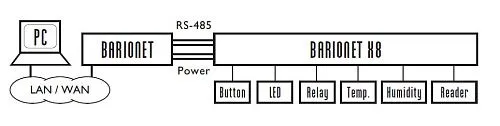

Barix X8 – это универсальный модуль ввода/вывода цифровых данных со стандартным серийным интерфейсом RS-485 Modbus-RTU. Он оснащён 8 универсальными контактами, которые могут быть раздельно запрограммированы для работы в качестве аналоговых/цифровых входов, управляемых нагрузочным резистором с установленной референтной точкой, либо в качестве цифровых портов вывода данных. Данное устройство может быть использовано в широком спектре задач, связанных с приёмом/передачей цифровых данных, в частности, может соединять считывающие устройства/клавиатуры (стандарт Виганда) и температурные сенсоры (Dallas 1-Wire) с приборами серии Barionet посредством встроенного разъёма RS-485; обмен данными в этом случае осуществляется по протоколу Modbus-RTU с использованием брендового языка BCL.


Практическое применение

Удалённый мониторинг различных помещений, зданий и охраняемых территорий
Ввод/вывод любых сигналов с преобразованием к RS-485 интерфейсу

Наблюдение за температурой окружающей среды (используются 1-проводные сенсоры Barix TS)


СПЕЦИФИКАЦИЯ


Соединительные порты


  • Электропитание/RS-485, Входные/выходные (выход 5 В, GND) и служебный интерфейс в форме пружинно-контактного соединительного разъема для подключения кабелей AWG 28 – AWG 16 / 0.08 – 1.3  мм²

Входы / Выходы


  • 8 входных/выходных (настройки включения и эксплуатации задаются через RS-485) на пружинно-контактном соединительном разъеме AWG 28 – AWG 16 / 0.08 – 1.3  мм²
  • Входы со встроенной 10 kОм функцией повышения напряжения на выходе
  • В сумме не более 5 выходных разъемов:
  • 24 мА (30 вольт постоянного тока), 32 мА (24 вольт постоянного тока), 85 мА (12 вольт постоянного тока)


RS-485 / Рабочий протокол


  • RS-485 (2-контактный), 9'600/19'200 бод, 8 бит и даже без учета битности настраивается программно, протокол ModBus/RTU

Прочие особенности


  • 1 светодиодный индикатор для отображения статуса электропитания
  • 1 светодиодный индикатор для отображения передачи сигнала по RS-485
  • 2 светодиодных индикатора для отображения рабочего состояния самого устройства
  • Внешний порт для перемычки, возвращающей настройки по умолчанию


Рекомендуемые блоки питания


  • 12 до 24 вольт переменного тока / 9 до 30 вольт постоянного тока, 1 Ватт максимально

Корпус


  • высококачественный пластик, 33 грамм
  • при Ø 2" (монтируется в слот стойки 2.75"), высота 0.9"
  • при Ø 51  мм (монтируется в слот стойки 70  мм), высота 23  мм


Время наработки на отказ при температуре окружающей среды 25 °C


  • •   не менее 590 000 часов

Общие технические характеристики:

  • Сетевой интерфейс RJ45 10/100 Мбит Ethernet
  • Два последовательных порта RS-232 и RS-485
  • Работа на низкой мощности: 1.5 Вт в стандартном режиме с выключенными релейными выходами и до 4 Вт максимум
  • Широкий диапазон рабочих напряжений: от 9 до 30 В
  • Релейные выходы и цифровые разъёмы ввода данных
  • Разъём расширения шины Dallas 1-Wire


Технические особенности устройства BARIX X8:

  • 8 универсальных контактов, раздельно программируемых для работы в качестве аналоговых/цифровых входов, управляемых нагрузочным резистором с установленной референтной точкой
  • Встроенный RS-485 2-проводной последовательный разъём, поддерживающий протокол Modbus-RTU
  • Поддержка интерфейсов Виганда (используется 2 входных контакта)
  • Возможно подключение температурных сенсоров типа Barix TS/THS (по 1 сенсору на входной контакт)


Совместимость программного обеспечения:

Интеллектуальный коммуникационный модуль Barionet легко программируется и управляется пользователем по сети, что обеспечивает возможность удалённого мониторинга и контроля над его работой. Кроме того, всё стандартное программное обеспечение, поддерживаемое данным прибором, может быть доработано пользователем при помощи встроенного интерпретатора BCL (программа-редактор брендового языка Barix Control Language, структурно схожего с Бейсиком). Наряду с этим, доступна демо-версия пакета ПО для Barionet с открытым исходным кодом, что позволяет использовать полезную функцию туннельной передачи серийных данных, альтернативную привычному TCP/IP, а также служит примером программирования на языке BCL.


Стандартные программные возможности:

  • Конфигурирование и контроль над вводимыми и выводимыми данными через встроенный Web-сервер
  • Поддержка стандартных динамических (DHTML) Web-страниц
  • Поддержка основных сетевых протоколов TCP, UDP, CGI, Modbus/TCP и SNMP
  • Возможность осуществлять мониторинг и контроль над всеми процессами ввода и вывода данных при помощи встроенных протоколов и стандартных DHTML страниц или используя специализированное программное обеспечение BCL (Audio Barix Control Language сходный с Бейсиком)
  • Допустимо подключение датчика реального времени и до 50 температурных сенсоров по технологии 1-Wire
  • На устройства предустановлен образец BCL программы серийного шлюза-туннеля с открытым кодом, что позволяет использовать полезную функцию «туннельной» передачи серийных данных по стандартной сети IP, а также служит примером программирования на языке BCL.


Дополнительное программное обеспечение на брендовом языке Barix Control Language (BCL):

  • Цифровые разъёмы ввода/вывода данных туннельного типа (для передачи сигналов от контактных клемм по сети)Пример BCL программы для контроля и мониторинга расширительных коммуникационных модулей Barix: R6, IO12 и X8
  • Программы, обеспечивающие функции слежения за рабочим состоянием удаленных устройств, накапливанием данных, передачи управляющих команд или сигналов тревоги в случае сбоев в работе оборудования
  • Сервер тиражирования/переадресации сигналов для радиотелефонии
  • Программный пакет для автоматизации жилища (программа «Умный Дом»)
  • ПО для метеорологических станций
  • Сервер NTP
  • Простой контроллер для считывателей информации со стандартным интерфейсом Виганда
  • Программные схемы для автоматизации саун
  • Системы информирования о количестве потребляемой электроэнергии
Barix_Product_sheet.pdf

Размер: 211.53 Kb

Manuals.pdf

Размер: 333.97 Kb
