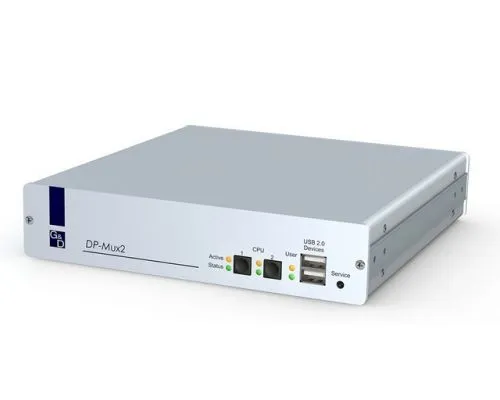

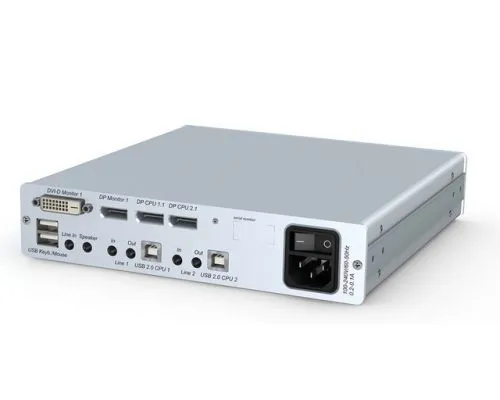

DP-MUX2-USB

2 портовый KVM переключатель DP-MUX2 USB позволяет работать с двумя персональными компьютерами одновременно, используя лишь один монитор, одну клавиатуру и мышь. Модули 2 портового KVM переключателя DP-MUX являются полностью автономными устройствами.

Коммутаторы DisplayPort-MUX способны переключать следующие виды сигналов:

• видео DisplayPort 1.1


• клавиатура и мышь

• прозрачный порт USB 2.0

• аудио

Подробная информация об устройстве

Видео

• Сигнал DisplayPort 1.1 или DVI на выходе

• Поддержка E-DDC

• DisplayPort 1.1 поддерживает разрешения до 2560 х 1600 при 60 Гц и глубине цветности 30 бит/пиксель

• SingleLinkDVI поддерживает разрешения до 1920 х 1200 при 60 Гц (доступен только на выходе)

• Режим цветности для DisplayPort до 48 бит

• Режим цветности для DVI до 24 бит

• Пропускная способность канала до 10.8 Гбит

Модуль

• Работает только со стандартными интерфейсами ПК

• Переключает сигналы по нажатию кнопки на корпусе либо горячей клавиши, заданной на клавиатуре, либо по команде с внешнего устройства, подключенного через служебный серийный интерфейс

• Не требует установки дополнительного программного обеспечения

• Доступен как в настольном варианте, так и рассчитанном на монтаж в 19-дюймовую приборную стойку

• Имеет встроенный блок питания

• Алюминиевый корпус обеспечивает надежную защиту от помех

• Поддерживает функцию горячей замены

Сигналы

• USB клавиатура / мышь

• прозрачный канал USB 2.0

• аудио

Системные обновления

• Поддержка режима Flash upgrade

Глоссарий часто используемых аббревиатур

MC2 = Многоканальный вариант с двумя входами видео на канал
MC3 = Многоканальный вариант с тремя входами видео на канал
MC4 = Многоканальный вариант с четырьмя входами видео на канал
USB = Интерфейс USBдля подключения клавиатуры и мышки
RM= Крепежный комплект для монтажа устройств в серверную стойку

Варианты исполнения корпуса

• DT = для настольного размещения

• RM= для крепления в 19-дюймовую стойку

Возможность подключения периферийных устройств

Соединительные разъемы PS/2 и USB

Допустимые системные расширения

Переключатели DP-MUX являются полностью укомплектованными устройствами, никакие дополнения или усовершенствования для них не предусмотрены.

Порядок установки оборудования


Соедините интерфейсы компьютера с соответствующими входными портами коммутатора.

• допустимая длина кабелей PS/2: 2 метра и 5 метров

• допустимая длина кабелей USB: 2 метра и 5 метров

Подключите клавиатуру, мышь, монитор, колонки и устройства USB к выходным разъемам модуля DP-MUX.
