DVIMUX2-DL-MC2-PS/2
Данный KVM переключатель (kvm switch) позволяет управлять работой двух или четырёх компьютеров с одной пользовательской консоли.
- KVM переключатель (kvm switch) DVIMUX-DL передаёт сигналы следующих типов:
- двухканальный видеопоток форматов DVI и VGA
- сигналы клавиатуры и мыши
- данные шины USB 2.0
- аудиосигнал
Прибор доступен в двух вариантах: для передачи одного и двух каналов видео, соответственно. Работоспособная система, построенная на базе данного
KVM переключателя (kvm switch), состоит из модуля DVIMUX-DL и обслуживаемого персонального компьютера, соединённых соответствующими кабелями.
ОСОБЕННОСТИ
Видео
- разрешение передаваемого DVI видеопотока до 2560 х 1600 при дискретности 60 Гц или до 2048 х 2048 при дискретности 60 Гц для каждого канала
- разрешение передаваемого VGA видеопотока до 1920 х 1440 при дискретности 75 Гц для каждого канала
- пропускная способность при передаче DVI двухканального видеопотока – до 330 мегапикселей в секунду
- пропускная способность при передаче VGA видеопотока – до 400 МГц
- режим цветности для цифрового видеопотока – 24 бита, либо аналоговый
- для одноканального видеопотока возможен режим двунаправленного транслирования
Технические особенности прибора
- Совместим только со стандартными компьютерными интерфейсами ввода/вывода
- Не требует установки дополнительного программного обеспечения
- Оснащён встроенным блоком питания
- Поставляется в виде настольного прибора с комплектом для монтажа в серверную стойку
- Оборудован защитным звуконепроницаемым алюминиевым кожухом
- Все компоненты системы готовы к работе сразу же после подключения
Обновление программного обеспечения устройства
- Флэш-обновление (flashupdate) программных компонентов устройства
Общие системные характеристики прибора
Видео
- совмещённая работа с DVI и VGA видеопотоками на входе и выходе
- поддержка Расширенной системы идентификации монитора (E-DDC)
- доступен в двух вариантах: для передачи одного и двух каналов видео
- при передаче DVI двухканального видеопотока – до 330 мегапикселей в секунду
Другие сигналы
- работает с аудиопотоком и синхронными данными шины USB2.0
- поддерживает разъёмы PS/2 и USB для подключения клавиатуры и мыши
Разное
- совместим со всеми операционными системами
- возможна внешняя коммутация устройства через порт RS232
Варианты исполнения модулей системы
Внешний вид
- возможна реализация как настольного (desktop, DT), так и монтируемого в стойку (rackmount, RM) вариантов системы
- имеются внешние порты PS/2 и USB 2.0
Каналы видео
- версия устройства DVIMUX2-DL – одноканальный KVM переключатель
- версия устройства DVIMUX4-DL – одноканальный KVM переключатель, MC2
Расширенные возможности
Устройства серии DVIMUX-DL поставляются полностью укомплектованными. Для них не доступны никакие системные расширения.
Установка модулей системы

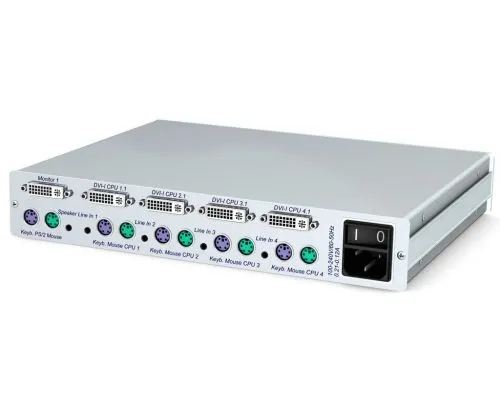

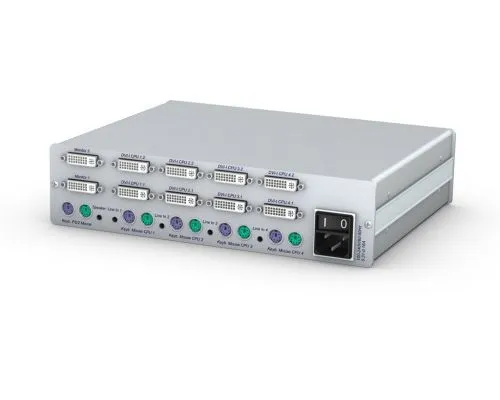

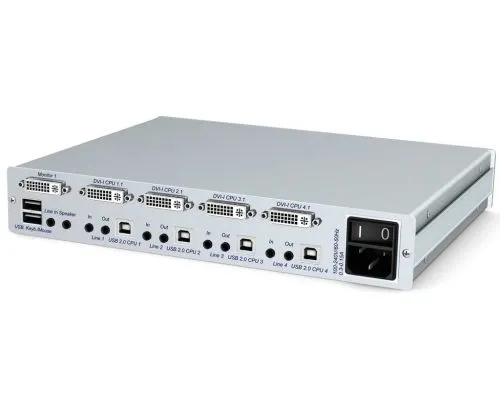

Соедините ваши ПК с портами на задней панели модуля DVIMUX-DL. Соответствующими шнурами подключите клавиатуру, мышь, видео и аудио карты и порты USB к KVM коммутатору DVIMUX-DL.
- Длина кабеля при соединении через порт PS/2: 2 метра или 5 метров
- Длина кабеля при соединении через порт USB: 2 метра или 5 метров
Рабочая консоль подключается посредством соединения клавиатуры, мыши, монитора, динамиков и необходимых устройств USB к соответствующим интерфейсам устройства.
Для получения более подробной информации по данному вопросу, вы всегда можете загрузить бесплатное «Руководство по эксплуатации KVM переключателя DVIMUX-DL».
