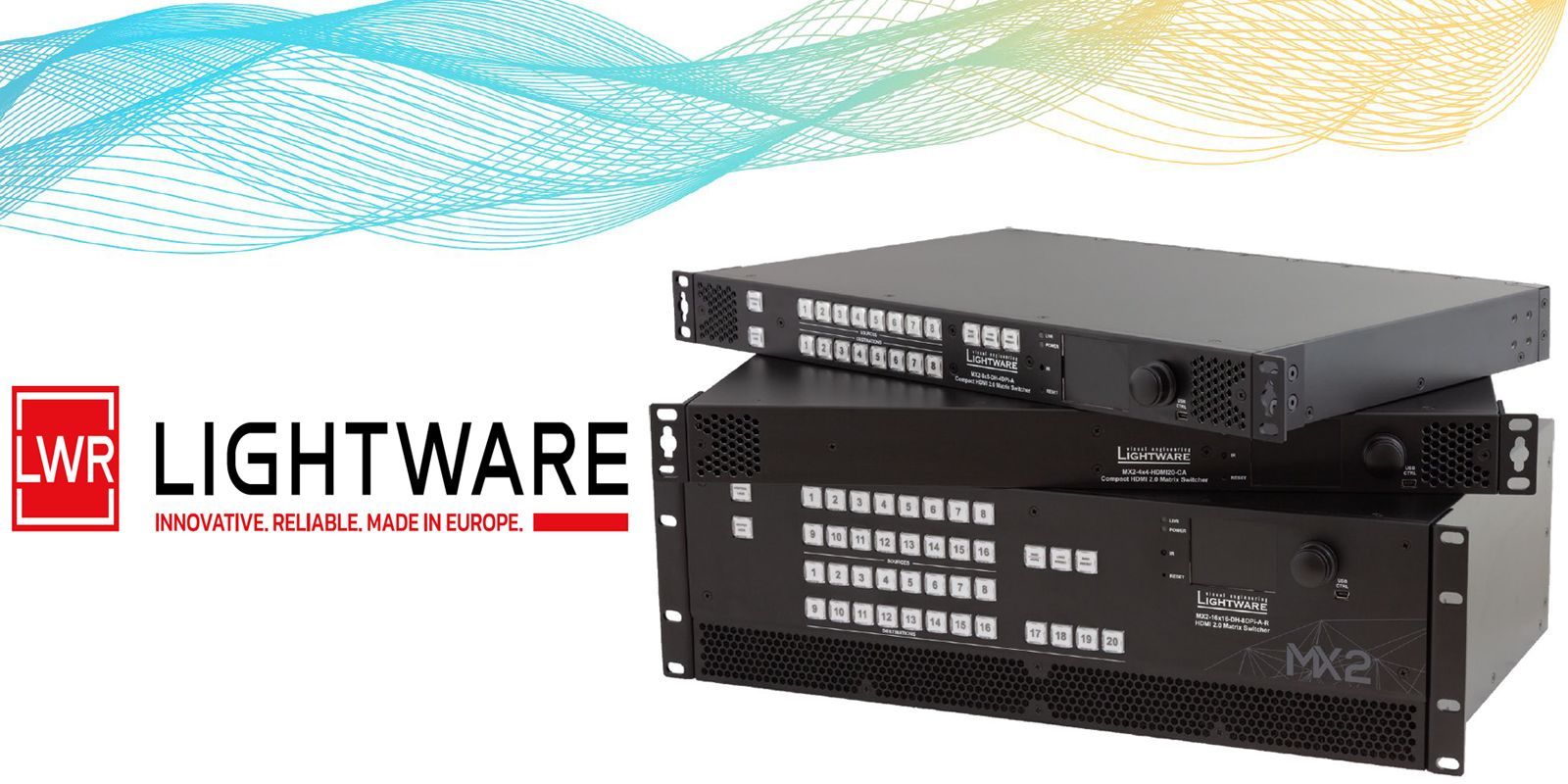

Обзор серии коммутаторов MX2 от Lightware. Рекомендации по выбору устройства.

Помимо базового ультравысокого разрешения видео 4K при 60Гц, в данной серии реализованы и другие продвинутые технологии и ценные функции:

• Работа с аудио. Во многих моделях есть возможность встраивать аналоговый аудиосигнал (эмбеддинг) в HDMI-поток на входе и извлекать (деэмбеддинг) цифровой аудиосигнал (например, стерео LPCM) из потока на выходе – например, для вывода на внешнюю аудиосистему.
• Расширенное управление EDID. Технология Advanced EDID Management позволяет сохранять более 100 пользовательских профилей EDID и имеет набор предустановленных вариантов, что увеличивает совместимость с разными дисплеями и источниками.
• Анализ сигнала. Функция Frame Detector & Input Signal Analysis помогает точно определить формат видео (тайминг, частоту, режим развёртки, наличие шифрования HDCP, цветовое пространство) и аудио (частоту дискретизации).
• Собственные технологии Lightware. Например, Pixel Accurate Reclocking обеспечивает чистый, без джиттера (дрожания), сигнал на выходе, устраняя искажения, которые могут возникать из-за длинных кабелей или отражений в разъёмах.
• Гибкость подключения. Есть модели со смешанными портами (HDMI + DisplayPort). При этом сигналы DisplayPort внутри устройства преобразуются в HDMI для управления, а если какой-то DisplayPort-сигнал не вписывается в полосу пропускания HDMI 2.0 (18 Гбит/с), он автоматически понижается до 4:2:2 (при сохранении битовой глубины, что важно для HDR).
• Все устройства в работе сохраняют нулевую задержку сигнала, что вполне критично для задач, где малейшее "торможение" недопустимо (например, в системах управления или для живых выступлений, транслируемых в высоком качестве).
• Варианты для особых сценариев. Некоторые модели выпускаются в версии -R: с двойным резервным источником электропитания, усиленными разъёмами питания, RS-232 и Ethernet – это делает их идеальными для арендных решений и сценических установок, где оборудование подвергается повышенному износу.
• Управление. На передней панели у всех моделей есть цветной ЖК-дисплей и джойстик для навигации по меню. Дополнительно доступно управление через Ethernet (TCP/IP), RS-232 и USB. Кроме того, имеется встроенный веб-интерфейс для настройки.
• Охлаждение. Продуманная система с воздушным потоком спереди назад сквозь весь корпус, плюс наличие вентиляторов.

Говоря о наиболее типичных сферах применения данных коммутаторов, следует прежде всего разделить их на четыре группы по количеству портов. Рассмотрим такую классификацию на примере наиболее востребованных моделей, но при этом помним, что они далеко не единственные, и найдется вариант практически под любую задачу.

• MX2-8x8-HDMI20-L. Базовая модель, часто выступает «точкой входа» в линейку. Оптимальна для небольших инсталляций: конференц-залы, учебные классы, небольшие студии, продвинутые домашние кинотеатры. Её особенность – функция разделения 4K-сигнала на два выхода (левая и правая половина изображения), что полезно в специфических сценариях.
• MX2-16x16-HDMI20-Audio. Подходит для более масштабных систем: операционные центры, крупные конференц-залы, комплексные IT-инфраструктуры, где нужно коммутировать больше источников и дисплеев. Здесь уже есть выделенные аудиопорты для встраивания и извлечения звука.
• MX2-24x24-HDMI20-Audio / MX2-24x24-DH-12DPi-A-R. Выбирается для крупных, сложных инсталляций с высокой плотностью портов. Версия DH (как MX2-24x24-DH-12DPi-A-R) особенно ценна, если в системе много источников с DisplayPort 1.2 – не придётся возиться с адаптерами.
• MX2-48x48-HDMI20-A-R. Решение для масштабных, высоконагруженных систем (например, крупные медиацентры, большие операционные центры, ЦОД), где требуется максимальная плотность портов и массовая коммутация видеосигналов высокого разрешения.

Как грамотно выбрать матричный переключатель для коммутации видео?

Итак, главный критерий при подборе видео коммутатора – это масштаб задачи. Если портов нужно немного, можно обойтись 8x8. Если система изначально сложна, или в перспективе запланировано ее значительное разрастание - имеет смысл выбирать между 16x16 и 24x24 или даже присмотреться к 48x48. Также обращайте внимание на тип источников: если есть DisplayPort, ищите модель с маркировкой DH. А если важна надёжность в сложных условиях (аренда, сцена), выбирайте из моделей, имеющих в названии суффикс -R. Слово Audio в имени коммутатора говорит о наличии функций эмбеддинга-деэмбеддинга, то есть встраивания и извлечения звука и прочих продвинутых манипуляций с ним, - вопрос в том, понадобится ли это вам. Суффикс ‑L в названии модели обозначает базовую (Light) конфигурацию – это «стандартная» версия устройства без дополнительных опций вроде расширенной отказоустойчивости или спецкомплектации под особые задачи.
