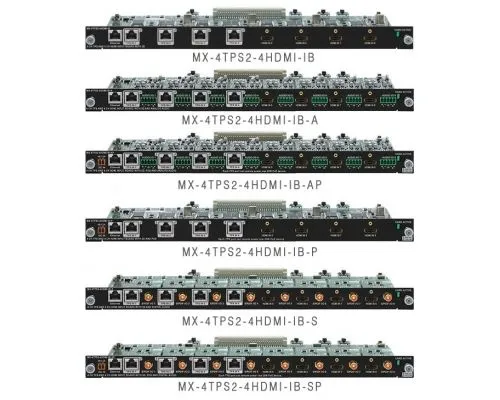

MX-4TPS2-4HDMI-IB, -A, -S, -P, -AP, -SP
MX-4TPS2-4HDMI-IB - интерфейсная комбинированная плата ввода, оснащенная четырьмя портами HDMI и четырьмя портами HDBaseTTM. Данная интерфейсная плата обеспечивает поддержку входных сигналов HDMI 1.4 и аудио с удаленных медиа источников, расположенных на расстоянии до 120 метров или 170 метров в режиме "Long reach". Передача сигналов осуществляться по технологии HDBaseT по одному медному кабелю CAT5/6/7. Кроме этого, поддерживаются входные сигналы Ethernet и RS-232.
Новая плата Lightware поддерживает разрешения видео до 4K / UHD (30Hz RGB 4:4:4 , 60Hz YCbCr 4:2:0) с глубиной цвета 48-бит (включая 3D), а также все форматы аудио сигналов. Плата Lightware
MX-4TPS2-4HDMI-IB обеспечивает поддержку двунаправленной трансляции Ethernet и RS-232 (через высокоскоростной коннектор 10/100 uplink). Для модули доступен ряд дополнительных функций аудио: digital S/PDIF или аналоговые стерео коннекторы могут применяться для расширенного управления трансляцией встроенного HDMI аудио.
Платы MX-4TPS2-4HDMI-IB без интерфейсов цифрового или аналогового аудио также обеспечивают поддержку ветренных в поток HDMI аудио сигналов. Все модели плат поддерживают профессиональные функции управления и настройки, такие как включение/отключение HDCP, Pixel Accurate Reclocking, расширенные настройки EDID или "Frame Detector". Плата совместима с deep color, Dolby TrueHD и DTS-HD аудио.
Особенности:
- Трансляция сигнала HDMI на большое расстояние с поддержкой 3D и 4K
- Возможность передачи сигналов HDMI + Ethernet + RS-232 по одному кабелю CAT5/6/7 на расстояние до 170 метров
- Поддержка HDMI 1.4; DVI и HDCP
- 4K, UHD разрешение (30Hz RGB 4:4:4, 60Hz YCbCr 4:2:0), 1080p @ 120 Hz, 2560 x 1600, 2048 x 2048
- Передача 10/100 Ethernet
- Поддержка всех аудио форматов HDMI
- Возможность установки расширений для трансляции цифрового или аналогового аудио
- Настраиваемые параметры передачи аналогового аудио сигнала
- Опциональная поддержка технологии PoE (электроснабжение через интерфейсное подключение)
MX-4TPS2-4HDMI-IB-P
Дополнительные функции:
- Поддержка технологии PoE
- Удаленное электроснабжение 48V
- Удаленное включение / отключение
- Отправка статусных данных
MX-4TPS2-4HDMI-IB-AP
Дополнительные функции:
- Настраиваемый стерео аудио порт с поддержкой двунаправленной передачи сигналов (коннектор Phoenix)
- Возможность отделения PCM аудио (до 96 kHz) от потока HDMI видео
- Возможность добавления / замены цифрового аудио (PCM 48 kHz) в сигнал HDMI
- Настройка параметров аудио: громкость, баланс, бас
- Электроснабжение по технологии PoE
- Удаленное электроснабжение 48V
- Удаленное включение / отключение
- Опции: Phase invert, DC filter и de- emphasis
MX-4TPS2-4HDMI-IB-SP
Дополнительные функции:
- Поддержка S/PDIF на каждом порте
- Конфигурируемые S/PDIF коннекторы с возможностью двунаправленной передачи сигналов:
- Возможность отделения аудио из потока HDMI
- Возможность встраивания аудио в поток HDMI
- Поддержка технологии PoE
- Удаленное электроснабжение 48V
- Удаленное включение / отключение
- Отправка статусных данных
- Трансляция S/PDIF через ARC на мультимедийный источник
MX-4TPS2-4HDMI-IB-A
Дополнительные функции:
- Настраиваемый стерео аудио порт с поддержкой двунаправленной передачи сигналов (коннектор Phoenix)
- Возможность отделения PCM аудио (до 96 kHz) от потока HDMI видео
- Возможность добавления / замены цифрового аудио (PCM 48 kHz) в сигнал HDMI
- Настройка параметров аудио: громкость, баланс, бас
- Опции: Phase invert, DC filter и de- emphasis
MX-4TPS2-4HDMI-IB-S
Дополнительные функции:
- Поддержка S/PDIF на каждом порте
- Конфигурируемые S/PDIF коннекторы с возможностью двунаправленной передачи сигналов:
- Возможность отделения аудио из потока HDMI
- Возможность встраивания аудио в поток HDMI
- Трансляция S/PDIF через ARC на мультимедийный источник
