HDMI-TPS-TX96 - модуль перредатчика HDMI удлинителя обеспечивают передачу несжатого видео Full-HD @ 120Hz (или 4K @ 30Hz / 60Hz), сигналов аудио, двунаправленных RS-232, IR и Ethernet на большие расстояния по одному кабелю CATx. Удлинители Lightware серии TPS обеспечивают полную поддержку HDCP и EDID и работают со всеми стандартными видео-разрешениями до Full HD (1920x1080 при 120 Гц / 4:4:4, а также 3D) или 4K (
4096x2048 при 30 Гц / 4: 4: 4 или 60 Гц /4:2:0) с глубиной цвета 48 бит. Также поддерживают передачу всех стандартных форматов аудио сигналов.
Питание приемников HDMI-TPS-RX96 может осуществляться по технологии PoE, через CATx подключение, однако можно использовать и локальный источник питания. Удлинители HDMI-TPS-TX96 и HDMI-TPS-RX96 подходят как для автономного настольного размещения, так и для монтажа в серверную стойку.
Автоматический режим работы позволяет устройству обнаруживать режим работы для устройства и принимать его. Если удаленное устройство находится в автоматическом режиме или это устройство HDBaseT стороннего производителя, ссылка будет установлена в режим HDBT. Если удаленное устройство находится в принудительном режиме длительного доступа, то при автоматической операции будет установлено соединение в режим длительного доступа.
Удлинители HDMI-TPS-TX96 и HDMI-TPS-RX96 поддерживают автоматический режим подключения между передающим и принимающим модулями. При подключении в автоматическом режиме модуль передатчика подстраивается под режим работы ресивера. Если ресивер работает в стандартном автоматическом режиме, или если в качестве приемника используется HDBaseTTM устройство стороннего производителя, система передачи будет автоматически настроена в режим HDBT. Если ресивер будет переключен в режим Long Reach Mode, передатчик также автоматически переключится в данный режим, позволяющий достичь наилучшего качества изображения на максимальной дистанции передачи.
Технологии
Ключевые особенности:
- Переключаемые режимы работы (Auto или forced Long Reach)
- Передача сигналов Ethernet (100 Mbps)
- Двунаправленная передача RS-232 и IR (pass-through)
- Поддержка передачи сигналов DVI или HDMI 1.4 + Audio + Ethernet + RS-232 + IR по одному кабелю CAT5/6/7
Сферы применения:
- Студии постпродакшн
- Комнаты управления
- Digital Signage
- Системы мультирум
- Конференц залы и системы видео присутствия
Особенности:
- Передача цифрового видео с разрешением 1920x1080 при 120 Гц / 4: 4: 4, 4096x2048 при 30 Гц / 4: 4: 4 или 60 Гц / 4: 2: 0 максимальное разрешение (300 МГц)
- Поддерживает все разрешения VESA и HDTV
- Передает DVI или HDMI 1.4 + Audio + Ethernet + RS-232 + IR через один кабель CAT5 / 6/7
- Технология передачи сигналов HDBaseT
- Совместимость с HDMI 1.4, HDCP 1.4 и DVI 1.0
- Совместимость с HDCP 2.2
- Совместим с 3D-видеосигналами 120 Гц
- Несжатое видео со скоростью до 9 Гбит / с (тактовая частота 300 МГц)
- Нет задержки сигнала, нулевая задержка кадра
- Передает DVI или HDMI 1.4 + Ethernet + RS-232 + IR через один кабель CAT5 / 6/7
- Выбираемый режим работы (Auto и forced Long Reach)
- Совместимость с удлинителями Lightware и платами ввода / вывода серии TPS (совместима с HDBaseT)
- Поддерживает все встроенные аудио форматы (включая PCM, Dolby Digital и DTS аудио с высоким битрейтом)
- Расстояние до 170 метров (с кабелем CAT7 S / FTP AWG23, 1920x1080p60)
- Ethernet (100 Мбит / с)
- Прозрачная передача данных EDID
- Поддержка CEC (сквозная)
- Поддерживает форматы сигнала HDMI 4K (4K UHD при 30 Гц RGB 4: 4: 4 или при 60 Гц YUV 4: 2: 0, до 9 Гбит / с)
- Двунаправленная передача сигналов RS-232 и IR

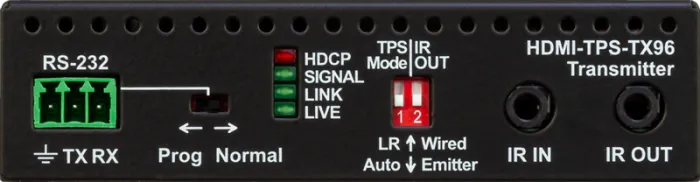

- Светодиоды состояния (Live, TPS-соединение, сигнал и обнаружение HDCP)
- Разъем питания постоянного тока с поворотным замком
- Режим низкого энергопотребления (режим ожидания)
- Локальный или удаленный источник питания
- Внешний универсальный адаптер питания
- Варианты для стоечного и настольного монтажа
