Сетевые удлинители Lightware HDMI-TP серии 200 предназначены для увеличения расстояния передачи сигналов HDMIи DVI-Dпо двум медным кабелям CAT5, CAT6, CAT7 (витая пара). Они полнофункционально работают с форматом HDMI 1.3a вне зависимости от наличия HDCP-шифрования. Взаимная совместимость всех устройств в рамках данной серии обеспечивается благодаря особому вниманию, уделяемому конструкторами и дизайнерами компании данному технологическому аспекту. Любой передающий модуль можно задействовать в паре с любым приемником. При необходимости сетевой удлинитель можно напрямую подключить к матричному переключателю, используя панели ввода/вывода серии MX-HDMI-TP (MX-HDMI-TP-IB или MX-HDMI-TP-OB).
Для данной системы предусмотрено два варианта энергоснабжения: от внешнего блока питания, либо от удаленного устройства по медной витой паре CAT-x. Эти режимы переключается перемычкой (jumper) на корпусе устройства. Оба устройства могут быть смонтированы в слот приборной стойки или же использоваться как настольный прибор.
Благодаря поддержке стандарта HDMI 1.3aи трехмерного видеопотока HDMI, сетевые удлинители полностью совместимы с проигрывателями BluRay, телевизионными DVD-приставками, аудио-видео ресиверами и даже с телевизорами Apple.
Функция управления устройствами через порт USB позволяет осуществлять настройки (например, EDID), принимать новые версии прошивки и запрашивать статусные состояния (например, HDCP вкл/выкл, сигнал DVI или HDMI, наличие передаваемого сигнала) удаленно, с любого ноутбука, компьютера или системы управления.
На обоих модулях данной системы имеется двойной выходной разъем, благодаря встроенному усилителю-распределителю. Передатчик HDMI-TP-TX200R оборудован локальным HDMI- выходом для дисплея, для непосредственного мониторинга передаваемого сигнала, а на приемнике HDMI-TP-RX200R эта пара идентичных портов может быть использована для вывода мультимедийных данных на два результирующих экрана.

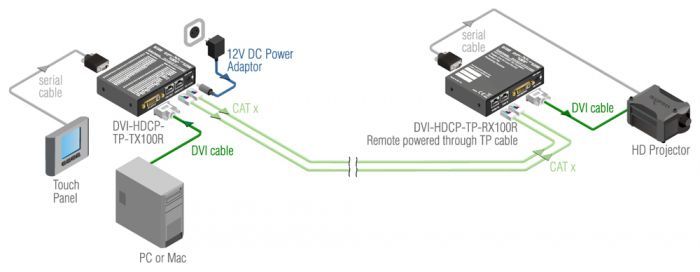

Варианты применения прибора
Особенности
| Арт. | 91520011 |
| Характеристики | |
| Технические характеристики | |
| Пропускная способность канала: | 2,25 Гб / сек на каждый цвет |
| Разрешение видео, максимум: | от 640 х 480 до 1920 х 1200 или 2048 х 1080, режим насыщенной цветности |
| Память EDID (TX): | Есть, 49 фабричных настроек и 50 слотов для пользовательских настроек |
| Возможность EDID-эмуляции (TX): | Да, из памяти или прозрачный канал |
| Память EDID (RX): | Есть, 1 фабричная схема и 8 слотов для пользовательских настроек |
| Возможность EDID-эмуляции (RX): | Да, из памяти или прозрачный канал |
| Выравнивание сигнала на витой паре: | 0-40 дБ, автоматически |
| Кнопки управления на передней панели TX: | Есть, переключатель режимов и EDID |
| Кнопки управления на передней панели RX: | Есть, запоминающая клавиша и переключатель режимов EDID; регулятор эквалайзера |
| Светодиодные индикаторы (передатчик TX): | Режим HDCP, сигнал HDMI, состояние EDID, горячие подключения, наличие сигнала, наличие источника (5 В) |
| Светодиодные индикаторы (приемник RX): | Режим эквалайзера, наличие сигнала, горячее подключение устройств, режим HDCP, сигнал HDMI, состояние EDID |
| Электропитание: | Внешний блок питания ~100-240 В, 50/60 Гц (-12 В, 1 А) |
| Потребляемая мощность (TX): | 5,0 Вт |
| Потребляемая мощность (RX): | 5,0 Вт |
| Габариты корпуса (ШхГхВ): | 98 x 67 x 25мм |
| Вес нетто (TX): | 230 г |
| Вес нетто (RX): | 230 г |
| Стандартизация: | CE, UL, FCC |
| Гарантия: | 3 года |
| Соединительные разъемы | |
| Электропитание: | Вилка для постоянного тока с фиксатором (2.1 мм / 5.5 мм) |
| TX вход, RX выход: | HDMI |
| TX выход, RX вход: | Два кабеля RJ-45 |
| Производитель | Lightware |
