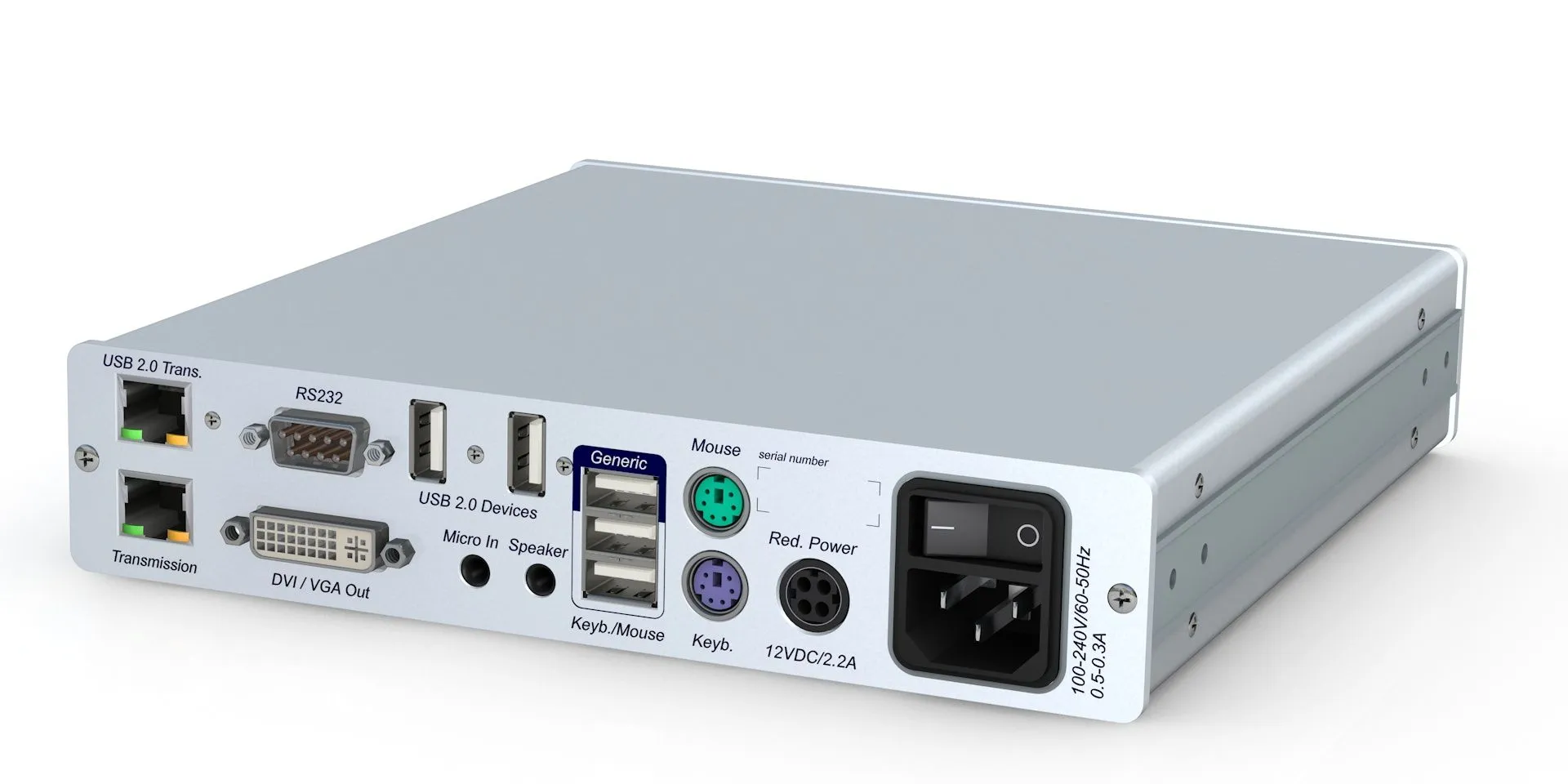

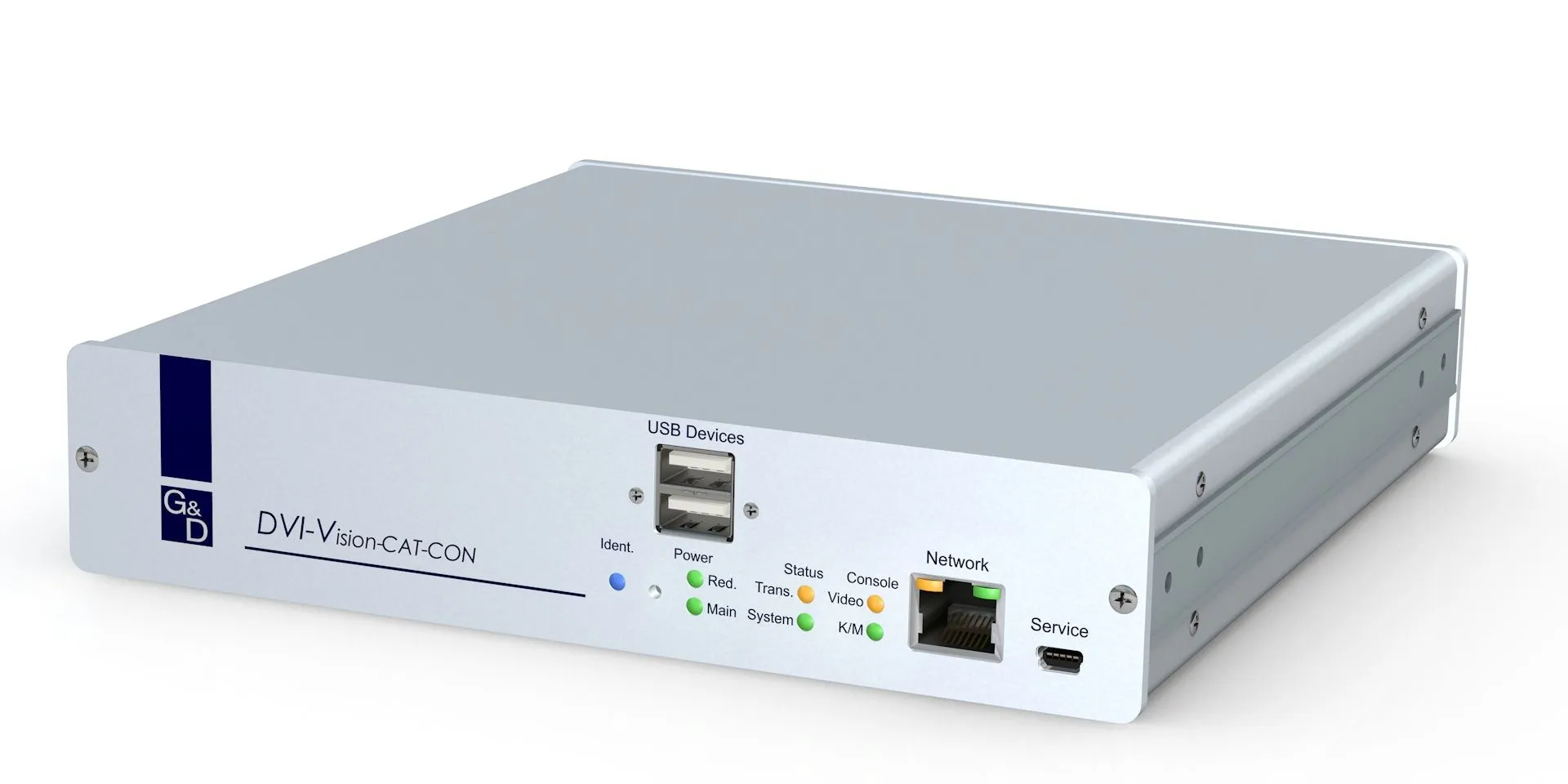

DVI-Vision-CAT-MC4-ARU2-CON - приемник сигналов KVM DVI по витой паре CATx. на дистанцию до 140 м. 4*(1920 × 1200 @ 60 Hz), c управлением через OSD меню и WEB интерфейс, +аудио, +RS232, +USB 2.0 (480 mb/s)
Вы можете оставить заявку на данный товар и наш менеджер обязательно с вами свяжется

DVI-Vision-CAT


DVI-Vision - передача сигналов DVI по витой паре CAT или оптоволокну


Система состоит из компьютерного модуля (передатчик) и модуля пользователя (приемника) и позволяет управлять компьютером на локальном или удаленном рабочем месте.

DVI-Vision использует CAT-х кабели или волоконную оптику для передачи сигналов на расстояние до 10 километров. Устройства используют DVI видео и выпускаются в версиях с 1, 2 или 4 каналами видео. Также можно передавать прозрачный USB 2.0, RS232 и аудио сигналы.

Благодаря сетевому порту, веб-интерфейсу и функции мониторинга, система DVI-Vision предлагает весь функционал для комплексных систем.


ОСОБЕННОСТИ


Функция заморозки экрана - "Screen-Freeze"


Если модуль консоли теряет видеосигнал из-за обрыва связи или проблемы с графической картой компьютера, функция Screen-Freeze "замораживает" последний кадр изображения на мониторе. Это состояние будет выделено графически красным полупрозрачным кадром. Функция автоматически выключается, когда дисплей получает активный видеосигнал.


Мониторинг


С помощью функции мониторинга вы можете автоматически выводить сообщения о состоянии устройства на серверы Syslog или SNMP. Веб-интерфейс позволяет контролировать устройство вручную. Функция Мониторинга DVI-Vision запрашивает следующие значения:


  • Проактивный мониторинг состояния устройства
  • Функция отчетности событий (Syslog или SNMP ловушки)
  • Статус питания (вкл/выкл)
  • Статус температуры устройства (выше/ниже предела)
  • Статус соединительных кабелей (есть/нет сигнала)
  • Статус компьютера (вкл/выкл)
  • Статус сигнала изображения видеокарты компьютера (доступно/недоступно)
  • Состояние сети
  • Мониторинг системы охлаждения (вентилятор вкл/выкл)
  • SFP модули (статус в вариантах -Fiber)
  • Статус интерфейсов (CPU и CON модули)
  • Статус заморозки (все каналы)
  • Тип дисплея (локальный и удаленный)


РАСШИРЕНИЕ

Связь с KVM-NetworkCenter


DVI-Vision использует сеть для общения с устройством KVM-NetworkCenter. При использовании более одного DVI-Vision, вы можете запросить и настроить устройства с помощью KVM-NetworkCenter.


Установка


Подключите компьютер к задней части передатчика DVI-Vision. Подключить кабель клавиатуры компьютера, видео, мышь, аудио, RS232, USB и интерфейсы к компьютерному модулю DVIVision.

Установка консоли пользователя происходит так же просто: подключите операционное оборудование в соответствующие интерфейсы приемника DVI-Vision.

Используйте существующую структуру кабельной сети для соединения передатчика и приемника.


Встраивание удлинителей в цифровые матричные системы


Будьте готовы и успевайте за постоянным ростом инфраструктуры с интегрированной поддержкой матричных систем, что делает DVI-Vision перспективной инвестицией в будущее.


Таким образом, можно включать удлинители на более позднем этапе в одном из цифровых матричных систем G&D в рамках существующей системы. Таким образом, пользователи получают большую гибкость благодаря распределенного доступу - и любые существующие компоненты могут быть всё ещё использованы, как и раньше.


Передача сигнала


Системы DVI-Vision доступны как в вариантах работы по витой паре, так и по оптике. Зависит от используемого кабеля для передачи сигнала между процессором и модулем CON.


CAT-х кабель

Сигналы KVM передаются с помощью медных кабелей. Вы можете передавать сигналы на расстояние до 140 метров с этим типом кабеля.

Пропускная способность DVI-Vision-CAT = 1,25 Гбит/с


Оптическое волокно


Позволяет передавать сигналы на большие расстояния. Сигналы могут быть переданы по многомодовому или одномодовому кабелю на расстояние до 10 километров.
Пропускная способность DVI-Vision-Fiber = 3,125 Гбит/с

Артикулы

1-канальный вариант


Модули ПК
Артикул Продукт
A1110167 DVI-Vision-CAT-AR-CPU
A1110169 DVI-Vision-CAT-ARU2-CPU
A1110170 DVI-Vision-CAT-ARU-CPU

Модули консоли
Артикул Продукт
A1120198 DVI-Vision-CAT-AR-CON
A1120201 DVI-Vision-CAT-ARU-CON
A1120202 DVI-Vision-CAT-ARU2-CON

Многоканальный вариант


Модули ПК
Артикул Продукт
A1210172 DVI-Vision-CAT-MC2-AR-CPU
A1210174 DVI-Vision-CAT-MC2-ARU2-CPU
A1210175 DVI-Vision-CAT-MC2-ARU-CPU
A1310029 DVI-Vision-CAT-MC3-AR-CPU
A1310030 DVI-Vision-CAT-MC3-ARU2-CPU
A1310031 DVI-Vision-CAT-MC3-ARU-CPU
A1410169 DVI-Vision-CAT-MC4-ARU-CPU
A1410173 DVI-Vision-CAT-MC4-AR-CPU
A1410174 DVI-Vision-CAT-MC4-ARU2-CPU

Модули консоли
Артикул Продукт
A1220203 DVI-Vision-CAT-MC2-AR-CON
A1220204 DVI-Vision-CAT-MC2-ARU2-CON
A1220205 DVI-Vision-CAT-MC2-ARU-CON
A1320020 DVI-Vision-CAT-MC3-AR-CON
A1320021 DVI-Vision-CAT-MC3-ARU-CON
A1320022 DVI-Vision-CAT-MC3-ARU2-CON
A1420204 DVI-Vision-CAT-MC4-AR-CON
A1420205 DVI-Vision-CAT-MC4-ARU2-CON
A1420206 DVI-Vision-CAT-MC4-ARU-CON

МОДИФИКАЦИИ


Видео каналы


  • Одноканальный
  • Многоканальный 2
  • Многоканальный 4


Передача USB


  • "U" варианты: интегрированная передача USB 2.0 без дополнительного кабеля передачи. Этот вариант предлагает скорость передачи до 16 Мбит/с.
  • "U2" варианты: передача USB 2.0 с дополнительным кабелем. Это решение позволяет достичь высокой скорости передачи до 480 Мбит/с.

Передача сигнала


  • DVI-Vision-CAT: передача с помощью CAT-х кабеля
  • DVI-Vision-Fiber: передача с помощью многомодового или одномодового оптического кабеля

Арт. A1420205
Характеристики
Видео Инновационный алгоритм сжатия последнего поколения для лучшего качества видео без задержек сигнала - The High-Dynamic-Image-Processing level 3
Сигналы DVI Single-Link
Разрешение на канал до 1920×1200 @60 Гц
Полоса пропускания видео: от 25 до 165 Мпикс/с
Вертикальная частота: от 24 Гц до 120 Гц
Цветовой режим 24 бита
Поддержка цифровых и аналоговых мониторов на консоли
Прозрачная передача информации E-DDC
Одномониторные и многомониторные варианты
Управление Обоими модулями консоли со всеми видеоканалами с помощью Web-интерфейса или OSD
Совместное или приоритетное управление с помощью локального или удаленного рабочего места
Сигналы Передача двунаправленного аудио и RS232
Поддержка PS/2 и USB-клавиатуры/мыши
Передача встроенного USB 2.0 с Full Speed ​​(ARU вариант)
Прозрачная передача USB 2.0 с Hi-Speed ​​480 Мбит/с (ARU2 вариант)
бщий USB-HID интерфейс для подключения любого устройства HID, например, сенсорного экрана или таблет-PC
Передача На расстояние до 140 метров при максимальном разрешении по кабелю САТ-х (х = 5е, 6, 7, в зависимости от кабеля)
На расстояние до 400 метров при максимальном разрешении с многомодовым оптоволокном (M)
На расстояние до 5000 (S) или 10000 метров (S+) в максимальном разрешении по одномодовому оптическому волокну
Устройство Поддержка PS/2 и USB-клавиатуры/мыши; возможен смешанный режим
Постоянная эмуляции клавиатуры/мыши
Резервный, внешний источник питания (опция)
Идентификационный индикатор помогает найти устройство в сложных комплексных системах
Поставляется в настольном варианте ("устройства-близнецы" (два аналогичных устройства с креплениями в 1 юнит серверной стойки) и набор для крепления в стойку или отдельно для установки на стол доступны отдельно)
Обновление системы Из панели конфигурации
Производитель Guntermann & Drunck
