Купить DVI-Vision-CAT-AR-CPU-UC

DVI-Vision - передача сигналов DVI по витой паре CAT или оптоволокну


Система состоит из компьютерного модуля (передатчик) и модуля пользователя (приемника) и позволяет управлять компьютером на локальном или удаленном рабочем месте.

DVI-Vision использует CAT-х кабели или волоконную оптику для передачи сигналов на расстояние до 10 километров. Устройства используют DVI видео и выпускаются в версиях с 1, 2 или 4 каналами видео. Также можно передавать прозрачный USB 2.0, RS232 и аудио сигналы.

Благодаря сетевому порту, веб-интерфейсу и функции мониторинга, система DVI-Vision предлагает весь функционал для комплексных систем.

ОСОБЕННОСТИ

Функция заморозки экрана - "Screen-Freeze"

Если модуль консоли теряет видеосигнал из-за обрыва связи или проблемы с графической картой компьютера, функция Screen-Freeze "замораживает" последний кадр изображения на мониторе. Это состояние будет выделено графически красным полупрозрачным кадром. Функция автоматически выключается, когда дисплей получает активный видеосигнал.

Мониторинг

С помощью функции мониторинга вы можете автоматически выводить сообщения о состоянии устройства на серверы Syslog или SNMP. Веб-интерфейс позволяет контролировать устройство вручную. Функция Мониторинга DVI-Vision запрашивает следующие значения:

• Проактивный мониторинг состояния устройства

• Функция отчетности событий (Syslog или SNMP ловушки)

• Статус питания (вкл/выкл)

• Статус температуры устройства (выше/ниже предела)

• Статус соединительных кабелей (есть/нет сигнала)

• Статус компьютера (вкл/выкл)

• Статус сигнала изображения видеокарты компьютера (доступно/недоступно)

• Состояние сети

• Мониторинг системы охлаждения (вентилятор вкл/выкл)

• SFP модули (статус в вариантах -Fiber)

• Статус интерфейсов (CPU и CON модули)

• Статус заморозки (все каналы)

• Тип дисплея (локальный и удаленный)

Связь с KVM-NetworkCenter

DVI-Vision использует сеть для общения с устройством KVM-NetworkCenter. При использовании более одного DVI-Vision, вы можете запросить и настроить устройства с помощью KVM-NetworkCenter.

Установка

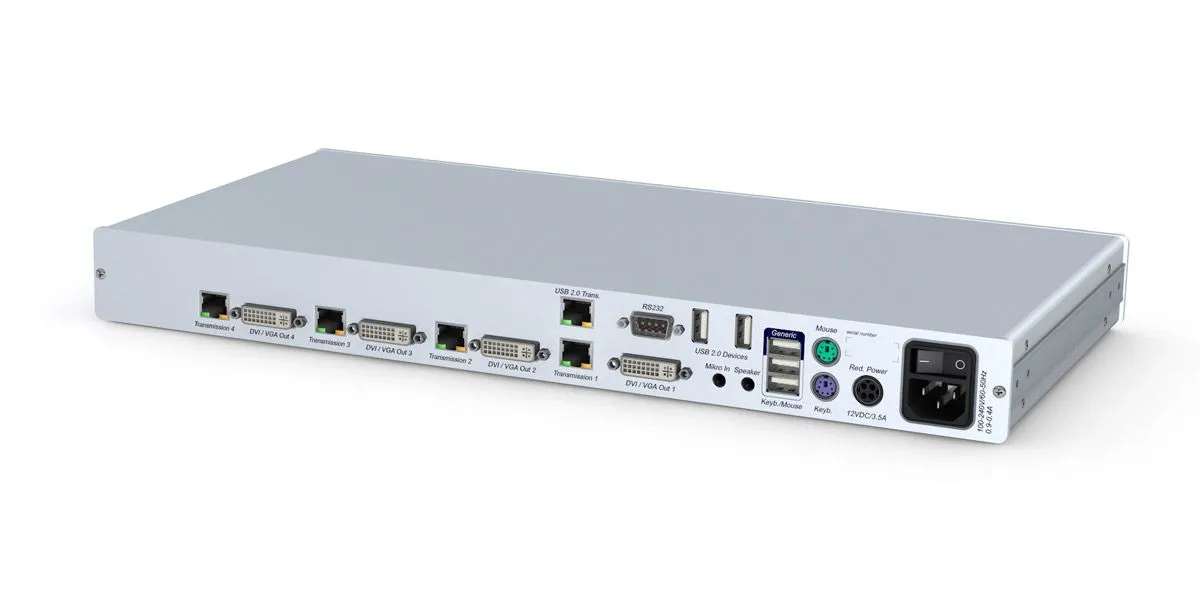

Подключите компьютер к задней части передатчика DVI-Vision. Подключить кабель клавиатуры компьютера, видео, мышь, аудио, RS232, USB и интерфейсы к компьютерному модулю DVIVision.

Установка консоли пользователя происходит так же просто: подключите операционное оборудование в соответствующие интерфейсы приемника DVI-Vision.

Используйте существующую структуру кабельной сети для соединения передатчика и приемника.

Встраивание удлинителей в цифровые матричные системы

Будьте готовы и успевайте за постоянным ростом инфраструктуры с интегрированной поддержкой матричных систем, что делает DVI-Vision перспективной инвестицией в будущее.

Таким образом, можно включать удлинители на более позднем этапе в одном из цифровых матричных систем G&D в рамках существующей системы. Таким образом, пользователи получают большую гибкость благодаря распределенного доступу - и любые существующие компоненты могут быть всё ещё использованы, как и раньше.


Передача сигнала


Системы DVI-Vision доступны как в вариантах работы по витой паре, так и по оптике. Зависит от используемого кабеля для передачи сигнала между процессором и модулем CON.


CAT-х кабель

Сигналы KVM передаются с помощью медных кабелей. Вы можете передавать сигналы на расстояние до 140 метров с этим типом кабеля.

Пропускная способность DVI-Vision-CAT = 1,25 Гбит/с


Оптическое волокно


Позволяет передавать сигналы на большие расстояния. Сигналы могут быть переданы по многомодовому или одномодовому кабелю на расстояние до 10 километров.
Пропускная способность DVI-Vision-Fiber = 3,125 Гбит/с

Артикулы

1-канальный вариант

Модули ПК

Артикул	Продукт
A1110167	DVI-Vision-CAT-AR-CPU
A1110169	DVI-Vision-CAT-ARU2-CPU
A1110170	DVI-Vision-CAT-ARU-CPU

Модули консоли

Артикул	Продукт
A1120198	DVI-Vision-CAT-AR-CON
A1120201	DVI-Vision-CAT-ARU-CON
A1120202	DVI-Vision-CAT-ARU2-CON

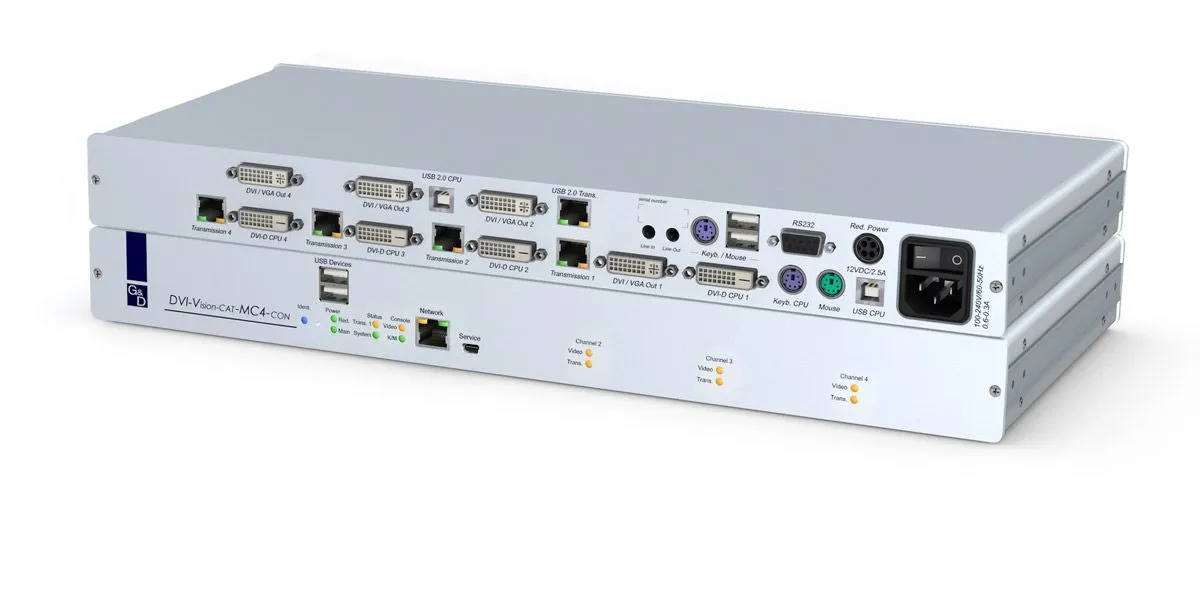

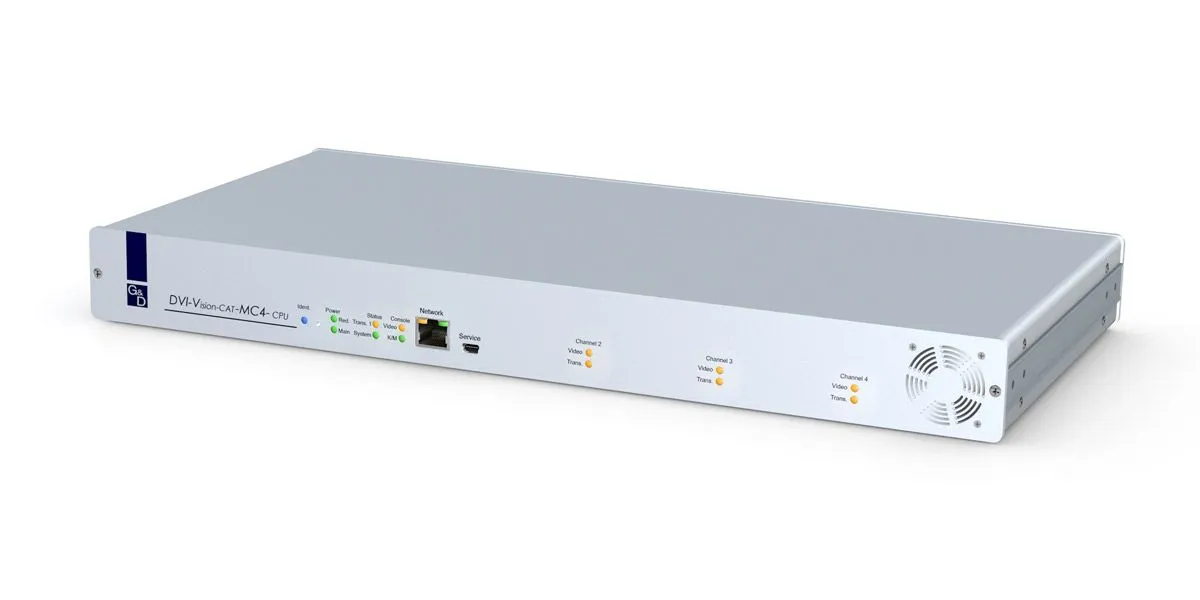

Многоканальный вариант

Модули ПК

Артикул	Продукт
A1210172	DVI-Vision-CAT-MC2-AR-CPU
A1210174	DVI-Vision-CAT-MC2-ARU2-CPU
A1210175	DVI-Vision-CAT-MC2-ARU-CPU
A1310029	DVI-Vision-CAT-MC3-AR-CPU
A1310030	DVI-Vision-CAT-MC3-ARU2-CPU
A1310031	DVI-Vision-CAT-MC3-ARU-CPU
A1410169	DVI-Vision-CAT-MC4-ARU-CPU
A1410173	DVI-Vision-CAT-MC4-AR-CPU
A1410174	DVI-Vision-CAT-MC4-ARU2-CPU

Модули консоли

Артикул	Продукт
A1220203	DVI-Vision-CAT-MC2-AR-CON
A1220204	DVI-Vision-CAT-MC2-ARU2-CON
A1220205	DVI-Vision-CAT-MC2-ARU-CON
A1320020	DVI-Vision-CAT-MC3-AR-CON
A1320021	DVI-Vision-CAT-MC3-ARU-CON
A1320022	DVI-Vision-CAT-MC3-ARU2-CON
A1420204	DVI-Vision-CAT-MC4-AR-CON
A1420205	DVI-Vision-CAT-MC4-ARU2-CON
A1420206	DVI-Vision-CAT-MC4-ARU-CON

МОДИФИКАЦИИ

Видео каналы

• Одноканальный

• Многоканальный 2

• Многоканальный 4

Передача USB

• "U" варианты: интегрированная передача USB 2.0 без дополнительного кабеля передачи. Этот вариант предлагает скорость передачи до 16 Мбит/с.

• "U2" варианты: передача USB 2.0 с дополнительным кабелем. Это решение позволяет достичь высокой скорости передачи до 480 Мбит/с.

Передача сигнала

• DVI-Vision-CAT: передача с помощью CAT-х кабеля

• DVI-Vision-Fiber: передача с помощью многомодового или одномодового оптического кабеля
