DP-HR-CPU-DH-UC - КВМ передатчик матричного КВМ коммутатора по витой паре на дистанцию до 140 м. С интерфейсами DisplayPort, с разрешением (2*1920 x 1200 @ 60Hz) +audio + USB HID +PS/2, (2 порта передачи данных), напряжение питания 220В
Интеграция видео высокого разрешения в систему
Компоненты DP-HR позволяют интегрировать графические карты и мониторы с разъемом DisplayPort с высоким разрешением в KVM матричный коммутатор Control Center Digital и системы матричной коммутации DVICenter. Ширина полосы - до 300 мегапикселей/с позволяет работать с разрешением до 2560x1600/60 Гц или 4096x2160 30 Гц.
Передача происходит через CAT кабель или оптическое волокно (только для ControlCenter-Digital), таким образом позволяя увеличить расстояние передачи до 10000 м.
Компьютерные модули
DP-HR-CPU доступны в различных вариантах и отличаются количеством видео каналов, типом видео сигнала, прозрачной передачей USB и возможностью одновременного подключения к двум матричным коммутаторам с целью резервирования.
Передатчики KVM
KVM передатчики для цифровых матричных коммутаторов
Компьютерные модули (или KVM передатчики) служат для подключения интерфейсов удаленного компьютера, таких как клавиатура, видео, мышь и аудио к центральному модулю матричного коммутатора. Сигналы объединяются, обрабатываются и передаются с помощью CAT х кабеля или оптического волокна.
Каждый компьютерный модуль имеет уникальный идентификатор, который помогает идентифицировать устройство в цифровой матричной системе.
Мы предоставляем следующие варианты компьютерных модулей:
Простые KVM передатчики
Простые компьютерные модули позволяют настроить систему точно под свои потребности. Они отличаются по типу передаваемого видеосигнала и доступны в различных вариантах. Все возможные варианты и дополнительные функции описаны ниже.
Дополнительные варианты компьютерных модулей
Следующие дополнительные варианты позволяют добавить компьютерным модулям поддержку больших типов сигналов и функций.
Опции, которые на нашем сайте выделены в отдельные продукты, и которые вы можете увидеть в столбце справа.
MC – многомониторные KVM передатчики
Fiber(M,S,S+) – передача сигналов по оптоволокну на большие расстояния.
DH- система передачи по одному оптоволокну или одной витой паре 2 видеосигналов 1920*1200@60Гц или 1 с разрешением 4К.
DP- версия с поддержкой DisplayPort
DP-HR- версия продуктов с поддержкой DisplayPort 4K разрешений, отличается от DH тем, что два видео сигнала будут передаваться по двум витым парам или оптическим волокнам. Соответственно разрешение на каждый кабель/канал 4К.
U2 – KVM передатчики исключительно для HighSpeed (480Мбит) USB 2.0
Подключение компьютеров к двум разным матричным коммутаторам (UC)
С помощью модуля версии "UC" Вы можете подключить один компьютер к двум различным матричным коммутаторам (кластерам) для резервирования системы коммутации или иных целей.

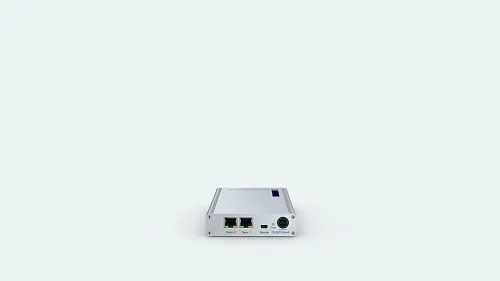

Модуль имеет два разъема RJ45. Каждый соединен с другим матричным коммутатором.
Вы можете подключиться к компьютеру с каждого из подключенных коммутаторов.
Встроенная передача сигнала USB 2.0 без дополнительного кабеля
С вариантом "U" можно передавать прозрачный USB 2.0 без каких-либо дополнительных устройств. Нет необходимости в дополнительных кабелях или устройствах. Это решение обеспечивает скорость передачи до 16 Мбит/с. Для более высокой скорости вам необходим U2-R-CPU.
Оптимизированный монтаж в стойку с выводом всех разъемов KVM передатчика на переднюю панель
Вариант FSC предлагает размещение всех разъемов устройства на передней панели. Это решение было специально разработано для использования в стойке, используя наши монтажные решения.
Питание в соответствии с вашими потребностями
Вы можете заказать компьютерные модули без блока питания.
Их могут заменить дополнительные распределители питания MultiPower, которые смогут питать до 12 устройств, что поможет вам сократить количество кабелей внутри стойки и организовать все более удобным и надежным образом.
Совмещение и использование с удлинителями
Все продукты, отмеченные этой иконкой, могут быть использованы вместе. Компьютерные или пользовательские модули для матричных коммутаторов можно использовать вместе с удлинителями. Системы удлинения также могут быть использованы в матрице. Например: модуль DP-CPU компьютера может быть подключен непосредственно к DVI-Vision-CAT-CON и создать систему удлинения.
Это обеспечивает большую гибкость и помогает при перспективном планировании постоянно растущих систем.
Оптимизированные решения для монтажа и установки в стойку
Компьютерные модули могут быть идеально установлены в стойку с помощью наших крпежных шасси по 1,2,3 или 12 передачиков. Централизованное питание может быть реализовано использованием MultiPower устройств.
Артикулы
| Артикул | Продукт | Описание |
| A2320099 | DP-HR-CPU no PowerPack | KVM передатчик матричного коммутатора DVICenter DP**, DVIControlCenter по витой паре для передачи сигналов DisplayPort,USB HID, аудио и PS/2. Без блока питания. |
| A2320100 | DP-HR-CPU | KVM передатчик матричного коммутатора DVICenter DP**, DVIControlCenter по витой паре для передачи сигналов DisplayPort,USB HID, аудио и PS/2. |
| A2320119 | DP-HR-U-CPU | KVM передатчик матричного коммутатора DVICenter DP**, DVIControlCenter по витой паре для передачи сигналов DisplayPort,USB HID, аудио и PS/2. Опция USB 2. 0 (16mbit) |
| A2320120 | DP-HR-U-CPU no PowerPack | KVM передатчик матричного коммутатора DVICenter DP**, DVIControlCenter по витой паре для передачи сигналов DisplayPort,USB HID, аудио и PS/2. Опция USB 2. 0 (16mbit)Без блока питания. |
| A2320136 | DP-HR-U-CPU-UC | KVM передатчик матричного коммутатора DVICenter DP**, DVIControlCenter по витой паре для передачи сигналов DisplayPort,USB HID, аудио и PS/2. Опция USB 2. 0 (16mbit)Функция подключения к 2 матричным коммутаторам. |
| A2320137 | DP-HR-U-CPU-UC no PowerPack | KVM передатчик матричного коммутатора DVICenter DP**, DVIControlCenter по витой паре для передачи сигналов DisplayPort,USB HID, аудио и PS/2. Опция USB 2. 0 (16mbit)Без блока питания. Функция подключения к 2 матричным коммутаторам. |
| A2320141 | DP-HR-CPU-UC | KVM передатчик матричного коммутатора DVICenter DP**, DVIControlCenter по витой паре для передачи сигналов DisplayPort,USB HID, аудио и PS/2. Функция подключения к 2 матричным коммутаторам. |
| A2320142 | DP-HR-CPU-UC no PowerPack | KVM передатчик матричного коммутатора DVICenter DP**, DVIControlCenter по витой паре для передачи сигналов DisplayPort,USB HID, аудио и PS/2. Без блока питания. Функция подключения к 2 матричным коммутаторам. |
| A2320145 | DP-HR-CPU-MC2 | KVM передатчик матричного коммутатора DVICenter DP**, DVIControlCenter по витой паре для передачи сигналов DisplayPort,USB HID, аудио и PS/2. |
| A2320146 | DP-HR-CPU-MC2 no PowerPack | KVM передатчик матричного коммутатора DVICenter DP**, DVIControlCenter по витой паре для передачи сигналов DisplayPort,USB HID, аудио и PS/2. Без блока питания. |
| A2320147 | DP-HR-CPU-MC2-UC | KVM передатчик матричного коммутатора DVICenter DP**, DVIControlCenter по витой паре для передачи сигналов DisplayPort,USB HID, аудио и PS/2. Функция подключения к 2 матричным коммутаторам. |
| A2320148 | DP-HR-CPU-MC2-UC no PowerPack | KVM передатчик матричного коммутатора DVICenter DP**, DVIControlCenter по витой паре для передачи сигналов DisplayPort,USB HID, аудио и PS/2. Без блока питания. Функция подключения к 2 матричным коммутаторам. |
| A2320149 | DP-HR-U-CPU-MC2 | KVM передатчик матричного коммутатора DVICenter DP**, DVIControlCenter по витой паре для передачи сигналов DisplayPort,USB HID, аудио и PS/2. Опция USB 2. 0 (16mbit) |
| A2320150 | DP-HR-U-CPU-MC2 no PowerPack | KVM передатчик матричного коммутатора DVICenter DP**, DVIControlCenter по витой паре для передачи сигналов DisplayPort,USB HID, аудио и PS/2. Опция USB 2. 0 (16mbit)Без блока питания. |
| A2320151 | DP-HR-U-CPU-MC2-UC | KVM передатчик матричного коммутатора DVICenter DP**, DVIControlCenter по витой паре для передачи сигналов DisplayPort,USB HID, аудио и PS/2. Опция USB 2. 0 (16mbit)Функция подключения к 2 матричным коммутаторам. |
| A2320152 | DP-HR-U-CPU-MC2-UC noPowerPack | KVM передатчик матричного коммутатора DVICenter DP**, DVIControlCenter по витой паре для передачи сигналов DisplayPort,USB HID, аудио и PS/2. Опция USB 2. 0 (16mbit)Без блока питания. Функция подключения к 2 матричным коммутаторам. |
