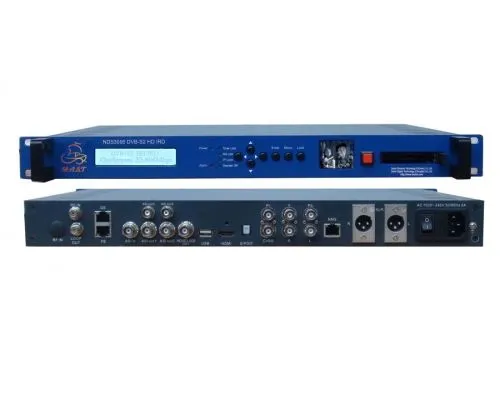

NDS397X/NDS399XHDIRD - это новый цифровой IRD приемник компании MAST жидкокристаллическим дисплеем, расположенным на передней панели. Он способен принимать сигналы (DVB-C, DVB-T/T2, DVB-S/S2, DMB-T, ISDB-T и опционально ATSC-T) от тюнера, а также ASI и IP источников. После мультиплексирования и декодирования, выполняемого CAM-модулем, контент выводится через порты ASI и IP, а также различные выходные видео-аудио интерфейсы, поддерживающие форматы HD/SD-SDI, YPbPr, HDMI, симметричный и несимметричный стерео звук, S/PDIF цифровое аудио и CVBS. Большое разнообразие обслуживаемых стандартов удовлетворяет потребностям большинства профессиональных пользователей. Наличие слота CAM/CI позволяет декодировать одноканальный сигнал тюнера или ASI/IP источника и транспарентно выводить его. Управление устройством осуществляется с фронтальной ЖК-панели или при помощи сетевых агентов NMS/SNMP, либо через браузерную версию NMS. Кроме того, возможна установка дополнительного выхода ASI для передачи исходных данных шифрования от тюнера напрямую.
Особенности
Информация для заказов:
| Технические характеристики | ||||||
| Входной интерфейс | Приемник | DVB-C/DVB-S/ DMB-T/DVB-T/ DVB-S2/ ISDB-T/ATSC-T / DVB-T2 опционально | ||||
| ASI | 1 ASI вход с поддержкой TS-стандартов 188/204 | |||||
| IP | 1 IP (100M, RJ45) UDP, RTP/RTSP | |||||
| Демодуляция | Стандарт | J.83A(DVB-C), J.83B, J.83C | ||||
| DVB-C | Частота на входе | 30 МГц~1000 МГц | ||||
| Констелляция | 16/32/64/128/256 QAM | |||||
| Частота на входе | 30МГц ~999.999 МГц | |||||
| DVB-T/T2 | Пропускная способность | 6/7/8 M | ||||
| Частота на входе | 950-2150 МГц | |||||
| DVB-S | Скорость модуляции | 1-45 выборок в секунду | ||||
| Мощность сигнала | - 65- -25 dBm | |||||
| Констелляция | 1/2, 2/3, 3/4, 5/6, 7/8 QPSK | |||||
| Частота на входе | 950-2150 МГц | |||||
| DVB-S2 | Скорость модуляции | 1~45 выборок в секунду | ||||
| （Версия 1） | Скорость кодирования | 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 | ||||
| Констелляция | QPSK, 8PSK | |||||
| DVB-S2 | Частота на входе | 950-2150МГц | ||||
| （Версия 2） | ||||||
| QPSK, 8PSK: 1~45 выборок в секунду | ||||||
| Скорость модуляции | 16APSK: 1~35 выборок в секунду | |||||
| Для модели 3975 | 32APSK: 1~28 выборок в секунду | |||||
| Скорость кодирования | 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 | |||||
| Констелляция | QPSK, 8PSK, 16APSK, 32APSK | |||||
| Выход | ASI выходы | 2 ASI после мультиплексирования | ||||
| 2 ASI для транзитной передачи исходного сигнала | ||||||
| IP выход | Протоколы: UDP, RTP/RTSP | |||||
| 1 MPTS & 8 SPTS (100M) | Только для NDS397x | |||||
| 1 MPTS & 32 SPTS (1000M) | Только для NDS399x | |||||
| Видео выход | 1xCVBS(BNC): 576i@25fps, 480i@29.97fps | |||||
| 1xYPbPr(BNC): 1080i@25, 29.97, 30fps; 720p@50, 59.94fps | ||||||
| 1xHD/SD-SDI(BNC): 1080i@25, 29.97, 30fps; 720p@50, 59.94fps; 576i@25fps; 480i@29.97fps | ||||||
| 1 x HDMI: 1080i@25, 29.97, 30fps; 720p@50, 59.94fps | ||||||
| Аудио выход | Несимметричный стерео звук: интерфейс BNC | |||||
| Симметричный стерео звук: интерфейс XLR | ||||||
| Цифровое аудио: SPDIF | ||||||
| Декодирование видео | MPEG-2, MPEG-4 | |||||
| Декодирование аудио | MPEG1 layer 2, AC3, HE-AAC(v2), LC-AAC | |||||
| BISS-дескремблинг | Mode 1, Mode E | |||||
| Порт NMS | Порт Ethernet | 10/100M | ||||
| Протоколы | NMS: TCP/IP | |||||
| Система | Управление: передняя панель (ЖК-монитор + клавиатура) | |||||
| Сетевое администрирование NMS/SNMP | ||||||
| Языки интерфейса: английский и китайский | ||||||
| Порт Ethernet для обновлений CPU/FPGA | ||||||
| Декодер получает обновления через порт USB | ||||||
| ЖК-дисплей для декодирования видео | ||||||
| Общие параметры | Габариты ШхГхВ | 482 мм * 455 мм * 44.5 мм | ||||
| Прибл. вес | 3.2 кг | |||||
| Питание | <20 Вт (максимум) | |||||
| Температура | 0~45℃ (при работе), -20~80℃ (при хранении) | |||||
| Арт. | NDS399X/NDS397X |
| Производитель | Mast |
