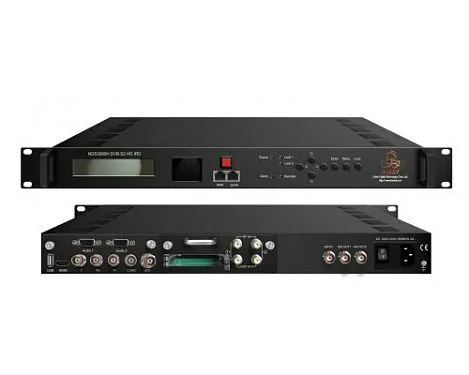

NDS356xH HD IRD - это комплексное многофункциональное устройство, сочетающее на одном шасси возможности демодуляции, дескремблирования, мультиплексирования и декодирования - для преобразования принимаемых спутниковых сигналов в аудио-видео форматов CVBS/ YPbPr/ HDMI/ SDI и последующего их вывода.
Данный модуль, занимающий один слот в стандартной 19'' стойке, имеет два входных интерфейса для приема сигналов со спутника, наземной антенны или через кабельную сеть. Также имеются два слота CAM/CI для подключения BISS-модулей, позволяющих дескремблировать контент спутниковых каналов и с источников ASI и IP.
Модульная концепция данного устройства значительно упрощает использование различных плат - демодулятора, декодера - их замена производится на горячую, без остановки системы.
NDS356xH HD IRD от компании MAST предназначен для выполнения широкого спектра задач, поэтому он располагает парой входных интерфейсов ASIи IP с возможностью замены транспортного контейнера (re-mux) и тремя портами на выходе: двумя ASI и одним IP.
Особенности| Арт. | NDS356xH |
| Характеристики | |
| Вход | 2 x DVB-S/S2RF, F type |
| 1 × ASI для мультиплексирования, интерфейс BNC | |
| 1 x IP для мультиплексирования, UDP | |
| Демодуляция | DVB-C |
| Стандарт | J.83A(DVB-C), J.83B, J.83C |
| Частота на входе | 30 МГц~1000 МГц |
| Констелляция | 16/32/64/128/256 QAM |
| DVB-T/T2 | |
| Частота на входе | 30 МГц ~999.999 МГц |
| Пропускная способность | 6/7/8 M |
| DVB-S | |
| Частота на входе | 950-2150 МГц |
| Скорость модуляции | 2-45 выборок в секунду |
| Мощность сигнала | - 65- -25 dBm |
| Констелляция | 1/2, 2/3, 3/4, 5/6, 7/8 QPSK |
| DVB-S2 | |
| Частота на входе | 950-2150 МГц |
| Скорость модуляции | QPSK 1~45 Mbauds; 8PSK 2~30 Mbauds |
| Скорость кодирования | 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 |
| Констелляция | QPSK, 8PSK |
| ATSC-T | |
| Частота на входе | 54 МГц~858 МГц |
| Пропускная способность | 6M |
| Descrambling | |
| Количество слотов CAM/CI | 2 |
| BISS-режимы | Mode 1, Mode E; до 120 Мб/сек |
| Выход | |
| IP выход | 1 поток MPTS & 8 потоков SPTS через UDP, RTP/RTSP. 100Base-T Ethernet интерфейс (unicast / multicast) |
| 2 × ASI | интерфейс BNC, зеркальный выход |
| Выход декодера | Видео интерфейс: 1xCVBS/YPbPr/HDMI/SDI Разрешение: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p Форматы сжатия видео: MPEG-2; H.264 Аудио интерфейс: 2 x Stereo / 4 x mono, HDMI, SDI Форматы сжатия аудио: MPEG 1 Layer II, LC-AAC, HE-AAC, Dolby Digital / Dolby Digital Plus Аудио выход: Left, Right, Stereo, 5.1 CH |
| Система | |
| Собственный интерфейс управления | ЖКД + клавиатура |
| Веб-сервер | Удаленное управление |
| Язык интерфейса | Английский |
| Обновление ПО | USB-порт или по сети |
| Общие параметры | |
| Питание | AC 100 В ~ 240 В |
| Габариты ШхГхВ | 482 мм * 300 мм * 44.5 мм |
| Вес | 3 кг |
| Рабочая температура | 0~45℃ |
| Производитель | Mast |
