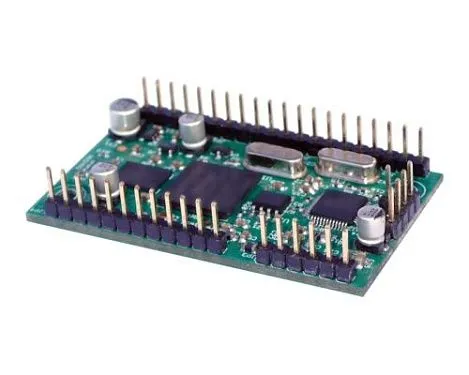

Устройство IPAM302 от компании Barix - это универсальный автономный модуль для передачи аудио по сети интернет, который легко интегрируется в продукты OEM. IPAudio Module 302 предназначен для кодирования и декодирования различных аудио данных в режиме стерео при работе с аналоговыми источниками. Данное устройство поддерживает широкий спектр форматов и кодеков, поэтому может применяться как для передачи звуковых сообщений (VoIP / IPpaging), так и для транслирования музыки в высоком качестве по локальной сети или для организации потокового аудиовещания (стрим, streaming) в интернете. Управление внешними разъемами модуля (один последовательный порт и четыре цифровых входа/выхода) осуществляется через собственный веб-интерфейс или интерфейсы сопряженных устройств.
С официального сайта компании Barix можно загрузить множество полезных утилит для оптимизации стандартных для данного модуля функций: кодирование (оцифровка) аудио, передача данных по сети, работа в системах оповещения (интерком), в том числе полнофункциональный SIP-клиент. Для специфических задач эти приложения могут быть видоизменены, для чего потребуется знание языка программирования ABCL.
Для интеграции с различными устройствами в комплекте предоставлена полная схема платы, раскладка контактных ножек, внешних разъемов и сопутствующие рекомендации. К слову, архитектура брендовых устройств Annuncicom 60 и Instreamer выстроена на базе IPAM302.
Выходные разъемы данного модуля полностью совместимы с аналогичными IPAM300(декодер), причем, их удобно использовать в паре за счет одинаковых форм-фактора и электропитания.
Варианты применения
Технические особенности
| Арт. | 2012.9129 |
| Характеристики | |
| Интерфейсы аудио | Гнездо подключения микрофона 118 mVpp(пиковых значений напряжения) максимально (со смещенным напряжением) и входной стерео разъем 2.2 Vppмаксимально, оба имеют регулируемую чувствительность. |
| Амплитудно-частотная характеристика: 20Гц … 20кГц (-3 дБ) | |
| Динамический диапазон 90 дБ, SNR -89 дБ, THD <0.03% (-3 dBFS (децибел полной шкалы)) стерео выход 2.37 Vppмаксимальная громкость, высокие и низкие частоты регулируются | |
| Амплитудно-частотная характеристика: 20 Гц … 20 кГц (-3 дБ) | |
| Динамический диапазон 90 дБ, SNR -90 дБ, THD <0.05% (-3 dBFS (децибел полной шкалы)) I2S bus (inter-IC Sound) | |
| Поддерживаемые аудиоформаты | I2Sbus (Inter-ICSound), аналоговый стерео выход 1.5 Vpp (пиковых значений напряжения), |
| Громкость, высокие и низкие частоты регулируются программно | |
| G.711 и G.722 | |
| PCM 16 бит и 8 бит (uLaw, aLaw) при 8..48 кГц | |
| MP3 кодирование/декодирование до 192/320 Кб/сек | |
| OggVorbis | |
| AAC+ (только декодирует) | |
| Примечание: AAC+ требует отдельного лицензирования OEM | |
| Сетевой интерфейс | 10/100 Mбит Ethernet (автоматически), TCP/IP, UDP, RTP, HTTP, DHCP, SNMP, AutoIP, SonicIP, IPzator |
| Прочие интерфейсы | Уровень ТТЛ UART 300..230’400 бод |
| Выходы для 2 двухцветных Ethernetсветовых индикаторов рабочего состояния, | |
| 4 основных входа/выхода, 1 вход для кнопки перезагрузки системы, | |
| 2 выхода световых индикаторов рабочего состояния, USB1.1 интерфейс для памяти | |
| CPU / Память | Встроенный CPU / MAC / IOконтроллер с 256 KBсобственной RAM, 2 KBEEprom (для настроек) и 2 MB |
| Flash-памяти (для ПО и данных веб-сервера) | |
| Операционная система | Встроенная, надежная OS, IP-совместимая с поддержкой Multicast |
| Пользовательские программные интерфейсы | Встроенный веб-сервер (настройка/управление), |
| прикладной программный интерфейс для управления через серийный порт или по локальной сети | |
| программная среда с открытым кодом | |
| Питание | 3.3 вольт постоянного тока, не более 1.6 Ватт |
| Вес, габариты | 14 грамм приблизительно |
| 2.2“ x 1.3“ x 0.39“, 56 мм x 33 мм x 10 мм | |
| Время наработки на отказ | не менее 1 200 000 часов при 40°C |
| Производитель | Barix |
