CATCenter NEO4 - матричный (аналоговый) КВМ коммутатор  для подключения 4 передатчиков + 32 приемника (2 RJ-45 порта (Ethernet) + 1 порт RJ-11) + каскадируется до 2048 устройств напряжением 220 В (двойной блок питания).
Вы можете оставить заявку на данный товар и наш менеджер обязательно с вами свяжется

CATCenter NEO

Описание VGA-матричного KVM переключателя CATCenter NEO

Матричный KVM коммутатор CATCenter NEO позволяют управлять работой от 32 до 64 персональных компьютеров, одновременно подключенных к четырём, восьми или шестнадцати рабочим консолям. При каскадном планировании сети до 128 KVM консолей в системе могут контролировать до 2048 пользовательских ПК.

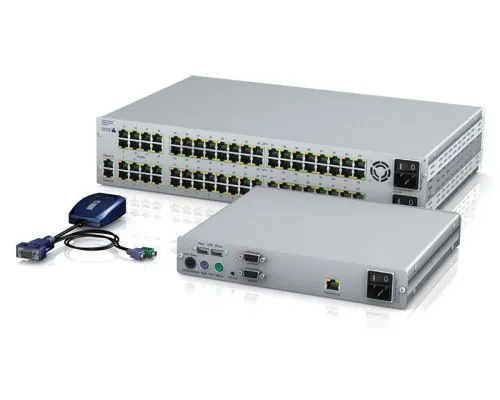

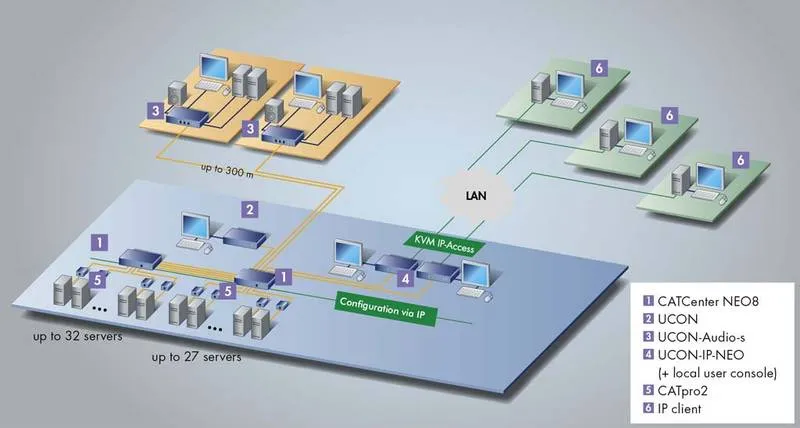

Оборудование в составе системы:

  • Матричный коммутатор CATCenter NEO
  • CPU модули CATpro2 для подключения ПК
  • Модули U-CON для подключения пользовательских рабочих мест
  • Передающие кабели CAT-x (версий 5, 6 или 7)

При наличии в системе необходимых служебных модулей (CATpro2 и U-CON), VGA матричный KVM коммутатор CATCenter NEO обслуживает следующие типы сигналов:

  • Сигналы клавиатуры и мыши с разъёмами PS/2, USB, DEC-PS/2, SUN-USB-DE, SUN-USB-US
  • Видео поток VGA (со стороны сервера также возможна передача DVI сигнала)
  • Цифровой аудио поток

В настоящий момент данное устройство представлено нижеследующими тремя моделями. Все эти приборы могут быть увязаны в сеть, выстроенную по каскадной топографии.

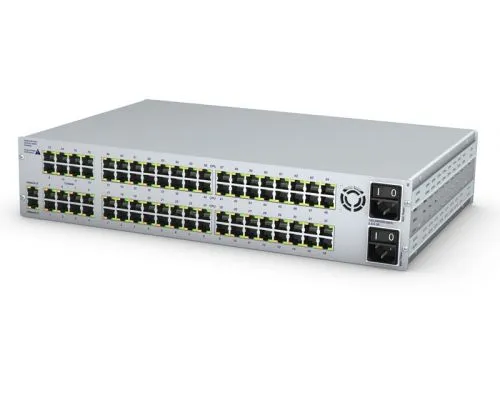

CATCenter NEO16
оборудован портами для подключения 16 рабочих KVM консолей и 64 компьютерных модуля -  максимально возможно расширение системы до 128 KVM консолей и 1024 ПК

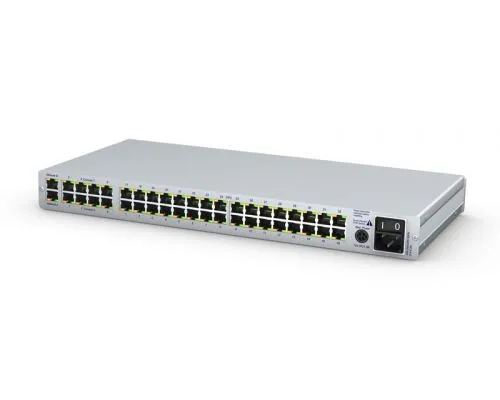

CATCenter NEO8
оборудован портами для подключения 8 рабочих KVM консолей и 32 компьютерных модуля - максимально возможно расширение системы до 64 KVM консолей и 512 ПК

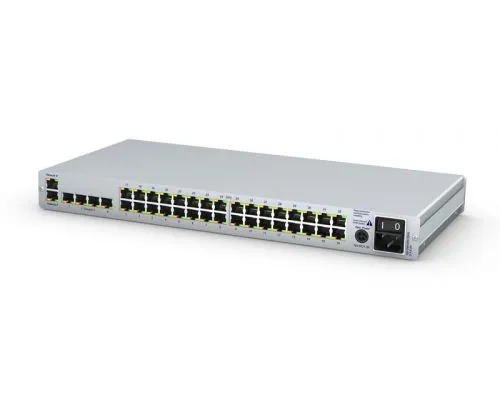

CATCenter NEO4
оборудован портами для подключения 4 рабочих KVM консолей и 32 компьютерных модуля - максимально возможно расширение системы до 32 KVM консолей и 2048 ПК

Особенности


Видео
  • Разрешение передаваемого VGA видео потока до 1920 х 1440 при дискретности 75 Гц
  • Режим цветности VGA – 32 бита
  • Разрешение передаваемого по протоколу IP видео максимально может достигать до 1920 х 1200 пикселей при дискретности 60 Гц, в соответствии со стандартом VESA CVT-RB
  • Режим цветности для цифрового видео – 8 бит, при наличии модуля UCON-IP-NEO
  • Автоматические настройки видео, возможна установка персональных параметров для каждого пользователя
  • Взаимная удалённость вычислительных модулей и рабочих консолей – 300 метров (передача сигналов по кабелю CATx)

Аудио
  • Двунаправленная передача аудио сигналов между модулями системы
  • 24-битный цифровой аудио поток
  • Пропускная способность канала 22 кГц при частоте обновления 48 кГц
  • Технические особенности прибора
  • Совместим только со стандартными компьютерными интерфейсами ввода/вывода
  • Не требует установки дополнительного программного обеспечения
  • Поставляется в виде настольного прибора с комплектом для монтажа в 19-дюймовую стойку
  • Оборудован защитным звуконепроницаемым алюминиевым кожухом
  • Оснащен резервным блоком питания
  • Все компоненты системы готовы к работе сразу же после подключения
  • Функция Stay-Alive для предотвращения обрыва связи между сервером и головным модулем KVM коммутатора CATCenter NEO
  • Опционально может комплектоваться переключателем электропитания HardbootCCX

Общие системные характеристики прибора


Видео
  • Функционал переключения и "удлинения" интерфейсных сигналов через одну систему коммутации
  • Автоматическая настройка изображения для каждого передающего канала между вычислительным модулем CATpro2 и рабочей консолью U-CON
  • Сигнал передаётся на расстояние 300 метров по кабелю CAT-x, сохраняя максимальное разрешение видео
  • Допустимо совместное использование с модулями DVI при наличии CATpro2-DVI-Audio-UC
  • Другие сигналы
  • Поддержка передачи аудио сигналов
  • Поддержка разъёмов PS/2 и USB для подключения клавиатуры и мыши

Расширение системы
  • Максимально поддерживает до 2048 подключенных компьютеров и до 128 рабочих KVM консолей
  • Возможно подключение переключателя электропитания HardbootCCX
  • В случае использования оптоволоконной связи общих охват системы может быть увеличен до 10 километров
  • Прошивка коммутатора настраивается для работы в качестве логической консоли, объединяющей несколько пользовательских модулей (TSFunction)
  • Дополнительное включение функции встроенного ПО “Push-GetFunction”, позволяющей принимать любое из транслируемых в системе изображений на любую VGA консоль и также передавать видеосигнал на любой модуль системы
  • Дополнительное включение функции встроенного ПО “IP-Control-API”, дающей возможность управления коммутатором CATCenter NEO по сети с любой пользовательской VGA консоли

Сеть / Связь/ Безопасность
  • Программная защита прав доступа и возможность редактирования настроек системы пользователем могут быть как включены, так и отключены
  • Авто-распознавание и схематическое отображение всех структурных компонентов системы
  • Два сетевых порта
  • Настройка системы производятся через сетевой интерфейс
  • Система внешнего подтверждения подлинности сертификатов по протоколам LDAP, ActiveDirectory, TACACS+, Radius
  • Аварийная система резервного электропитания

Общие характеристики SNMP мониторинга устройств

Функция: получение статусной информации от устройства CATCenter NEO. Запрос осуществляется через сетевой интерфейс / SNMP. Эффективность: 1 кластер.

Возможность удалённого мониторинга KVM коммутатора CATCenter NEO (функция “CCNEO-Monitoring”) позволяет отслеживать системный статус всех сетевых устройств компании “Guntermann & Drunck Gmbh”. Сетевой интерфейс каждого устройства предоставит такую информацию, которая далее может быть передана (SNMPtrap) или получена по запросу (SNMPGET).

Данная функция мониторинга вместе с SNMP агентом входят в стандартный комплект поставки CATCenter NEO.

Информационный раздел отображает текущие настройки устройства и его конкретные эксплуатационные показатели на момент осуществления запроса.

Среди прочих, функции “CCNEO-Monitoring” доступны следующие данные:
  • Состояние основного устройства электроснабжения
  • Состояние резервного устройства электроснабжения
  • Рабочая температура устройства

Статусные изменения в работе прибора (как, например, включение/выключение электропитания) и превышения пороговых значений (например, температуры) отображаются красными тревожными сообщениями в соответствующем приложении сетевого интерфейса прибора. Также на основании заданных параметров устройство оповещает сетевого администратора о возможных неполадках.

Практическое применение устройства

Коммутаторы CATCenter NEO разработаны специально для развёртывания локальных сетей с большими объёмами трафика и, следовательно, с большим количеством компьютеров, единовременно доступных с каждого компонента системы. Такие сети могут даже размещаться в нескольких зданиях.

Модульная конфигурация данной системы позволяет приспособить CATCenter NEO к любым возрастающим запросам производительности в ситуациях, где сеть изначально велика, и постоянно существует потребность включения в неё всё большего числа компьютеров.

Данные устройства наилучшим образом подходят, например, для администрирования больших серверных комнат, центров управления и ПТС.

Основные отличия данной системы от прочих, компактных матричных KVM переключателей:

  • Возможность коммутации аудио сигналов
  • Все настройки осуществляются через сетевой интерфейс
  • Все модели данного устройства оборудованы сетевыми портами
  • Возможно подключение до 128 рабочих консолей

Варианты исполнения модулей системы

Размещение устройства
Матричные KVM коммутаторы CATCenter NEO поставляются как настольный прибор.

Также в комплект поставки входит планка для монтажа в 19-дюймовую стойку.

Дополнения
Продукт Артикул
NEO-FiberLink(S)-2Tx A2300038
NEO-FiberLink(S)-2Rx A2300039
NEO-FiberLink(S)-2Tx-RM A2300040
NEO-FiberLink(S)-2Rx-RM A2300041
Twin-NEO-FiberLink(S)-2Tx A2300042
Twin-NEO-FiberLink(S)-2Rx A2300043
NEO-FiberLink(M)-2Tx A2300045
NEO-FiberLink(M)-2Rx A2300046
NEO-FiberLink(M)-2Tx-RM A2300047
NEO-FiberLink(M)-2Rx-RM A2300048
Twin-NEO-FiberLink(M)-2Tx A2300049
Twin-NEO-FiberLink(M)-2Rx A2300050
Арт. A2300031, A2300032, A2300027
Характеристики
Кол-во портов подключения пользовательских ПК в разветвлённой системе 32
Способ передачи сигнала dedicated CAT-x link
Выходной интерфейс RJ45 socket
Сетевые порты 2 × RJ45
Кол-во портов для подключения ПК 32
Количество ПК, объединяемых в каскадную сеть 1-го ранга 256
Количество ПК, объединяемых в каскадную сеть 2-го ранга 2048
Способ передачи сигнала dedicated CAT-x link
Интерфейс вывода данных 32 × RJ45 socket
Тип Внутренний блок питания
Подключение IEC plug
Напряжение AC100-240V/60-50Hz, 0.3 - 0.2A
Тип Наружный блок питания
Разъем подключения Mini-DIN 4 socket
Напряжение +12VDC/1.2A
Материал Анодированный алюминий
габариты (Д х В х Г) устройства при настольном размещении 435 × 44 × 286 mm
габариты (Д х В х Г) устройства при монтаже в слот стойки 19" × 1U × 286 mm
Примерная масса устройства 2.5 kg
Способ обновления Через веб интерфейс
Соединение RJ45 socket
Температура +5 to +45 °C
Влажность воздуха < 80% без конденсата
Сертификаты CE, RoHs
Производитель Guntermann & Drunck
