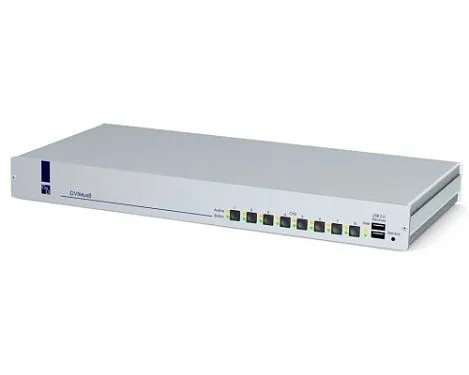

DVIMUX4
Описание KVM переключателя DVIMUX
Данный KVM переключатель (kvm switch) позволяет управлять действиями двух, четырёх или восьми компьютеров при помощи одной рабочей консоли.
KVM переключатель (kvm switch) DVIMUX передаёт сигналы следующих типов:
- сигналы клавиатуры и мыши
- двухканальный видеопоток форматов DVI и VGA
Прибор доступен в четырёх вариантах: для передачи одного, двух, трёх и четырёх каналов видео, соответственно.
Работоспособная система, построенная на базе данного KVM коммутатора (kvm switch), состоит из модуля DVIMUX и обслуживаемого персонального компьютера, соединённых соответствующими кабелями.
Технические особенности KVM переключателя
Видео
- разрешение передаваемого DVI видеопотока до 1920 х 1200 при дискретности 60 Гц
- разрешение передаваемого VGA видеопотока до 1920 х 1440 при дискретности 75 Гц
- пропускная способность при передаче DVI одноканального видеопотока – до 165 Мб/сек
- пропускная способность при передаче VGA видеопотока – до 400 МГц
- режим цветности для цифрового видеопотока – 24 бита
- Совместим только со стандартными компьютерными интерфейсами ввода/вывода
- Не требует установки дополнительного программного обеспечения
- Поставляется в виде настольного прибора с комплектом для монтажа в 19-дюймовый слот серверной стойки
- Собственный модуль энергоснабжения
- Оборудован защитным звуконепроницаемым алюминиевым кожухом
- Все компоненты системы готовы к работе сразу же после подключения
Обновление программного обеспечения устройства
- Флэш-обновление (flash update) программных компонентов устройства
Общие системные характеристики прибора
Видео
- совмещённая работа с DVI и VGA видеопотоками на входе и выходе
- поддержка Расширенной системы идентификации монитора (E-DDC)
- доступен в различных вариантах: для передачи одного и нескольких каналов видео
Другие сигналы
- работает с аудиопотоком и синхронными данными шины USB 2.0
Разное
- возможна внешняя коммутация устройства через порт RS232
- совместим со всеми операционными системам
- версия данного продукта DVIMUX8 работает с модулями OSD
Варианты исполнения модулей системы
Внешний вид
- возможна реализация как настольного (desktop, DT), так и монтируемого в стойку (rack mount, RM) вариантов системы
- имеются внешние порты PS/2 и USB 2.0
Каналы видео
- версия устройства DVIMUX4 – одноканальный KVM переключатель, MC2, MC3, MC4
- версия устройства DVIMUX8 – одноканальный KVM переключатель, MC2
Расширенные возможности
Устройства серии DVIMUX-DL поставляются полностью укомплектованными. В данный момент для них не доступны никакие системные расширения.
Установка модулей системы
- Соедините ваши ПК с портами на задней панели модуля DVIMUX. Соответствующими шнурами подключите клавиатуру, мышь, видео и аудио карты и порты USB к KVM коммутатору DVIMUX.
- Длина кабеля при соединении через порт PS/2: 2 метра или 5 метров
- Длина кабеля при соединении через порт USB: 2 метра или 5 метров
Рабочая консоль подключается посредством соединения клавиатуры, мыши, монитора, динамиков и необходимых устройств USB к соответствующим интерфейсам устройства.
Для получения более подробной информации по данному вопросу, вы всегда можете загрузить бесплатное «Руководство по эксплуатации KVM переключателя DVIMUX».
1-канальный вариант
| Артикул | Продукт |
| A2100053 | DVIMUX4-PS/2 |
| A2100054 | DVIMUX4-PS/2-RM |
| A2100055 | DVIMUX4-USB |
| A2100056 | DVIMUX4-USB-RM |
| A2100082 | DVIMUX8-PS/2 |
| A2100121 | DVIMUX8-OSD-PS/2 |
| A2100120 | DVIMUX8-OSD-USB |
Многоканальный вариант
| Артикул | Продукт |
| A2100061 | DVIMUX4-MC2-PS/2 |
| A2100062 | DVIMUX4-MC2-PS/2-RM |
| A2100063 | DVIMUX4-MC2-USB |
| A2100064 | DVIMUX4-MC2-USB-RM |
| A2100065 | DVIMUX4-MC3-PS/2 |
| A2100066 | DVIMUX4-MC3-PS/2-RM |
| A2100067 | DVIMUX4-MC3-USB |
| A2100067 | DVIMUX4-MC3-USB |
| A2100068 | DVIMUX4-MC3-USB-RM |
| A2100069 | DVIMUX4-MC4-PS/2 |
| A2100070 | DVIMUX4-MC4-PS/2-RM |
| A2100071 | DVIMUX4-MC4-USB |
| A2100072 | DVIMUX4-MC4-USB-RM |
| A2100086 | DVIMUX8-MC2-PS/2 |
| A2100126 | DVIMUX8-OSD-MC2-USB |
| A2100127 | DVIMUX8-OSD-MC2-PS/2 |
