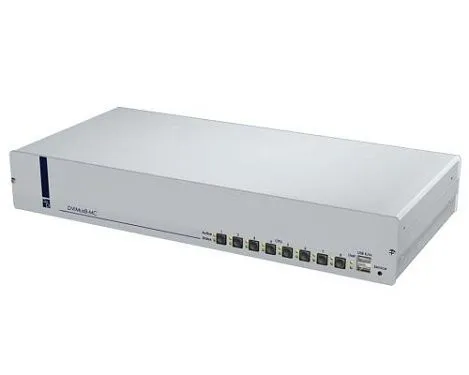

KVM переключатель DVIMUX
Описание KVM переключателя DVIMUX
Данное устройство позволяет управлять действиями двух, четырёх или восьми компьютеров при помощи одной рабочей консоли.
KVM переключатель
DVIMUX передаёт сигналы следующих типов:
- сигналы клавиатуры и мыши
- двухканальный видеопоток форматов DVI и VGA
Прибор доступен в четырёх вариантах: для передачи одного, двух, трёх и четырёх каналов видео, соответственно.
Работоспособная система, построенная на базе данного KVM коммутатора, состоит из модуля DVIMUX и обслуживаемого персонального компьютера, соединённых соответствующими кабелями.
Технические особенности KVM переключателя
Видео
- разрешение передаваемого DVI видеопотока до 1920 х 1200 при дискретности 60 Гц
- разрешение передаваемого VGA видеопотока до 1920 х 1440 при дискретности 75 Гц
- пропускная способность при передаче DVI одноканального видеопотока – до 165 Мб/сек
- пропускная способность при передаче VGA видеопотока – до 400 МГц
- режим цветности для цифрового видеопотока – 24 бита
- Совместим только со стандартными компьютерными интерфейсами ввода/вывода
- Не требует установки дополнительного программного обеспечения
- Поставляется в виде настольного прибора с комплектом для монтажа в 19-дюймовый слот серверной стойки
- Собственный модуль энергоснабжения
- Оборудован защитным звуконепроницаемым алюминиевым кожухом
- Все компоненты системы готовы к работе сразу же после подключения
Обновление программного обеспечения устройства
- Флэш-обновление (flash update) программных компонентов устройства
Общие системные характеристики прибора
Видео
- совмещённая работа с DVI и VGA видеопотоками на входе и выходе
- поддержка Расширенной системы идентификации монитора (E-DDC)
- доступен в различных вариантах: для передачи одного и нескольких каналов видео
Другие сигналы
- работает с аудиопотоком и синхронными данными шины USB 2.0
Разное
- возможна внешняя коммутация устройства через порт RS232
- совместим со всеми операционными системам
- версия данного продукта DVIMUX8 работает с модулями OSD
Варианты исполнения модулей системы
Внешний вид
- возможна реализация как настольного (desktop, DT), так и монтируемого в стойку (rack mount, RM) вариантов системы
- имеются внешние порты PS/2 и USB 2.0
Каналы видео
- версия устройства DVIMUX4 – одноканальный KVM переключатель, MC2, MC3, MC4
- версия устройства DVIMUX8 – одноканальный KVM переключатель, MC2
Расширенные возможности
- Устройства серии DVIMUX-DL поставляются полностью укомплектованными. В данный момент для них не доступны никакие системные расширения.
Установка модулей системы

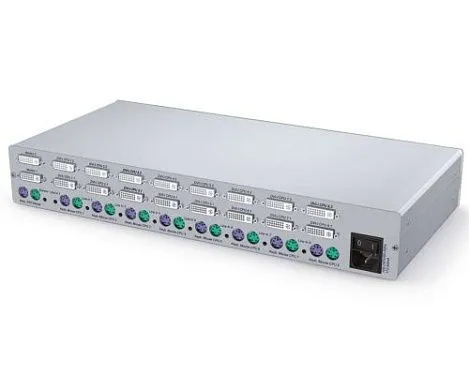

Соедините ваши ПК с портами на задней панели модуля DVIMUX. Соответствующими шнурами подключите клавиатуру, мышь, видео и аудио карты и порты USB к
KVM коммутатору DVIMUX.
- Длина кабеля при соединении через порт PS/2: 2 метра или 5 метров
- Длина кабеля при соединении через порт USB: 2 метра или 5 метров
Рабочая консоль подключается посредством соединения клавиатуры, мыши, монитора, динамиков и необходимых устройств USB к соответствующим интерфейсам устройства.
Для получения более подробной информации по данному вопросу, вы всегда можете загрузить бесплатное «Руководство по эксплуатации KVM переключателя DVIMUX».
1-канальный вариант
| Артикул | Модель прибора |
| A2100053 | DVIMUX4-PS/2 |
| A2100054 | DVIMUX4-PS/2-RM |
| A2100055 | DVIMUX4-USB |
| A2100056 | DVIMUX4-USB-RM |
| A2100082 | DVIMUX8-PS/2 |
| A2100121 | DVIMUX8-OSD-PS/2 |
| A2100120 | DVIMUX8-OSD-USB |
Многоканальный вариант
| Артикул | Модель прибора |
| A2100061 | DVIMUX4-MC2-PS/2 |
| A2100062 | DVIMUX4-MC2-PS/2-RM |
| A2100063 | DVIMUX4-MC2-USB |
| A2100064 | DVIMUX4-MC2-USB-RM |
| A2100065 | DVIMUX4-MC3-PS/2 |
| A2100066 | DVIMUX4-MC3-PS/2-RM |
| A2100067 | DVIMUX4-MC3-USB |
| A2100068 | DVIMUX4-MC3-USB-RM |
| A2100069 | DVIMUX4-MC4-PS/2 |
| A2100070 | DVIMUX4-MC4-PS/2-RM |
| A2100071 | DVIMUX4-MC4-USB |
| A2100072 | DVIMUX4-MC4-USB-RM |
| A2100086 | DVIMUX8-MC2-PS/2 |
| A2100127 | DVIMUX8-OSD-MC2-PS/2 |
| A2100126 | DVIMUX8-OSD-MC2-USB |
