DL-MUX2

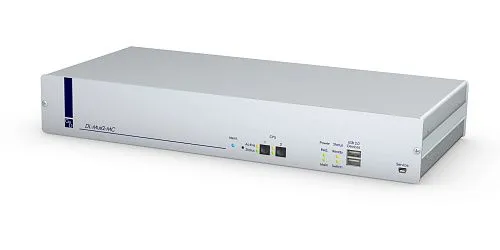

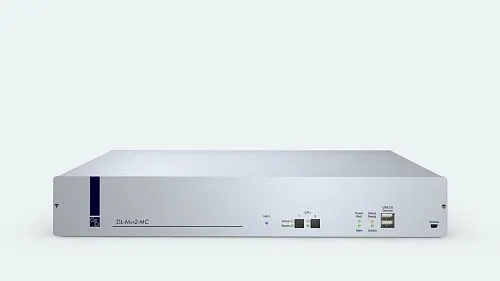

Описание KVM переключателя DL-MUX2

Данный KVM переключатель (kvm switch) позволяет управлять работой двух компьютеров при помощи одной консоли.

KVM переключатель (kvm switch) DL-MUX передаёт сигналы следующих типов:

• сигналы клавиатуры и мыши

• двухканальный видеопоток форматов DVI и VGA

• аудиосигнал

• данные шины USB 2.0

Прибор доступен в четырёх вариантах: для передачи одного, двух, трёх и четырёх каналов видео, соответственно.

Благодаря своей совместимости с сетевыми протоколами, наличию сетевого интерфейса и программной функции DLM-Monitoring, KVM переключатель DL-MUX предоставляет необходимые возможности для решения критически важных задач.

Работоспособная система, построенная на базе данного KVM коммутатора (kvm switch), состоит из модуля DL-MUX и обслуживаемого персонального компьютера, соединённых соответствующими кабелями.

Особенности

Видео

• разрешение передаваемого DVI видеопотока до 2560 х 1600 при дискретности 60 Гц или до 2048 х 2048 при дискретности 60 Гц для каждого канала

• разрешение передаваемого VGA видеопотока до 1920 х 1440 при дискретности 75 Гц для каждого канала

• пропускная способность при передаче DVI двухканального видеопотока – до 330 Мб/сек

• пропускная способность при передаче VGA видеопотока – до 400 МГц

• режим цветности для цифрового видеопотока – 24 бита, либо аналоговый

• для одноканального видеопотока возможен режим двунаправленного транслирования

Технические особенности прибора

• Совместим только со стандартными компьютерными интерфейсами ввода/вывода

• Спаренное подключение к сети

• Настройка устройства осуществляется через сетевой интерфейс

• Оснащён резервным блоком питания

• Не требует установки дополнительного программного обеспечения

• Поставляется в виде настольного прибора с комплектом для монтажа в серверную стойку

• Оборудован защитным звуконепроницаемым алюминиевым кожухом

• Все компоненты системы готовы к работе сразу же после подключения

Обновление программного обеспечения устройства

• Флэш-обновление (flashupdate) программных компонентов устройства, а также по сети через соответствующий сетевой интерфейс

Общие системные характеристики прибора

Видео

• совмещённая работа с DVI и VGA видеопотоками на входе и выходе

• поддержка Расширенной системы идентификации монитора (E-DDC)

• доступен в двух вариантах: для передачи одного и двух каналов видео

• поддержка видеокарт BARCO PVC

• при передаче DVI двухканального видеопотока – до 330 Мб в секунду

Другие сигналы

• поддерживает разъёмы PS/2 и USB для подключения клавиатуры и мыши

• работает с аудиопотоком и синхронными данными шины USB2.0

Сеть / Связь/ Безопасность

• Прибор оснащён двумя сетевыми портами

• Все настройки системы осуществляются через сетевой интерфейс

• Мониторинг и передача отчётов о состоянии системы через сетевой интерфейс и SNMP

• Отчёты/запросы отчётов о рабочей температуре, напряжении и статусных состояниях (вкл. / выкл.) устройств

• Светодиодный индикатор-идентификатор облегчает поиск конкретного устройства в сложных комплексных системах

• Резервный блок питания

• Журнал событий (logbook): вся история операций в системе записывается устройством и может быть выслана в виде файла формата .csv

DLM мониторинг

• Функция “DLM-Monitoring” осуществляет автоматическую рассылку сообщений о состоянии устройства на серверы Syslog или SNMP.

• Функция мониторинга KVM переключателя DL-MUX настроена на формирование запросов по следующим типам состояний системы:

• Актуальное состояние блоков питания (вкл. / выкл.)

• Данные о рабочей температуре устройства по отношению к температурному порогу (в пределах нормы / сверх лимита)

• Состояние соединительного кабеля (в порядке / повреждён)

• Статусное состояние компьютера (вкл. / выкл.)

• Готовность к передаче видеопотока DVI(готов / нет)

• Состояние полномочий доступа (устанавливается приоритетное право доступа)

Функция “DLM-Monitoring” позволяет вести упреждающее всестороннее наблюдение за состоянием системы, что существенно снижает затраты на ремонт и техническое обслуживание Вашей оргтехники.

Варианты исполнения модулей системы

Размещение устройства

KVM переключатель DL-MUX поставляется как настольный прибор, также в комплект поставки входит планка для монтажа в серверную дюймовую стойку

Каналы видео

Существуют варианты данного устройства, работающие как с одним, так и с двумя, тремя и четырьмя каналами видео: Single-Channel, MC2, MC3, MC4

Расширенные возможности

Поддержка функции DevCon

KVM переключатель DL-MUX использует сеть для связи с устройством «DevCon-Центр». Если в вашей системе задействовано более одного комплекта модулей DL-MUX, все устройства могут контролироваться и настраиваться через головной модуль DevCon.

Установка модулей системы

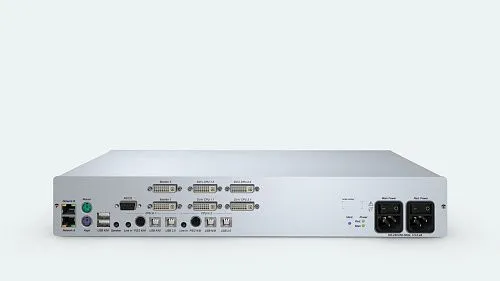

• Соедините ваши ПК с портами на задней панели модуля DL-MUX. Соответствующими шнурами подключите клавиатуру, мышь, видео и аудио карты и порты USB к KVM коммутатору (kvm switch) DL-MUX.

• Длина кабеля при соединении через порт PS/2: 2 метра или 5 метров

• Длина кабеля при соединении через порт USB: 2 метра или 5 метров

• Рабочая консоль подключается посредством соединения клавиатуры, мыши, монитора, динамиков и необходимых устройств USB к соответствующим интерфейсам устройства.

• Для получения более подробной информации по данному вопросу, вы всегда можете загрузить бесплатное «Руководство по эксплуатации KVM переключателя DL-MUX».

Многоканальный вариант

Артикул	Продукт	CPU	PS/2	U2	DT	RM
A2100164	DL-MUX2-MC2	2	PS/2	U2	DT	RM
A2100166	DL-MUX4-MC3	2	PS/2	U2	DT	RM
