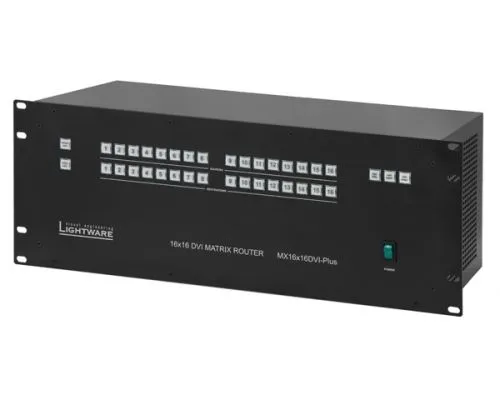

MX9x9DVI-Plus, MX12x12DVI-Plus, MX16x16DVI-Plus
Матричные DVI коммутаторы для конференц-залов и авионики
Основные особенности:
Матричные коммутаторы MX9x9DVI-Plus, MX12x12DVI-Plus и MX16x16DVI-Plus эффективное по цене решение по матричной коммутации с количеством входов-выходов 9x9, 12x12 и до 16x16. Серия коммутаторов Plus основана на матричных коммутаторах Slim , однако, со встроенным боком питания и применяется в аналогичных системах, где требуется повышенная надежность оборудования. Глубина в 15 сантиметров, высота 4 юнита и низкий уровень шума сделает устройство идеальным для помещений с потребностью в низком уровне шума.
Все матрицы имеют функционал Advanced EDID Management. Пользователь может эмулировать любой EDID на любой из входов матричного коммутатора независимо, копировать и сохранять настройки EDID с любого из подключенных мониторов или проекторов на 100 ячеек внутренней памяти, создавать и загружать EDID файлы, используя Remote Control software.
Матричный коммутатор может управлять через 9-пиновый D-sub по RS-232 или RS-422 протоколам или по IP- Ethernet соединению, включая доступ по веб-интерфейсу, через разъем Neutrik EtherCON, гарантирующему надежное соединение в любом случае.
RS-232; IP or WEB based remote control and monitoring

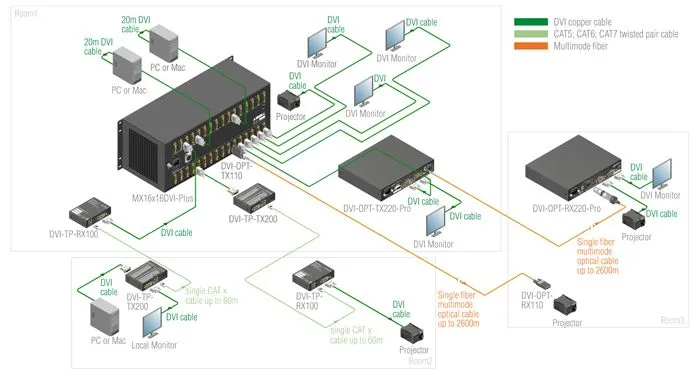

Приложения
Особенности
Модельный ряд: | |
Модели | Артикул |
MX9x9DVI-Plus | 91 310 005 |
MX12x12DVI-Plus | 91 310 006 |
MX16x16DVI-Plus | 91 310 007 |
MX9x9DVI-Slim | 91 310 008 |
MX12x12DVI-Slim | 91 310 009 |
MX16x16DVI-Slim | 91 310 010 |
Арт. | 9131 0005, 9131 0006, 9131 0007, 9131 0008, 9131 0009, 9131 0010 |
Характеристики | |
Маршрутизация | 9x9, 12x12 or 16x16 неблокирующая любой вход на любой выход (ы) |
скорость передачи данных | 2.25 Gbit/s per color |
Разрешение | 640x480 to 1920x1200 or 2048x1080 |
усиление входящего сигнала | +12 dB |
Усиление на выходах | +6 dB |
EDID память | 50 заводских и 50 програмируемых пользовательских настроек |
EDID эмуляция | 256-байт расширенный EDID v1.3 |
HDCP Соответствует | нет |
Питание | 100 to 240 V AC встроеный блок питания |
Потребляемая мощность (9x9) | 27 Вт (typ), 36 Вт (макс)* |
Потребляемая мощность (12x12) | 31 Вт (typ), 44 Вт (макс)* |
Потребляемая мощность (16x16) | 36 Вт (typ), 53 Вт (макс)* |
Тепловыделение (9x9) | 92 BTU (typ), 123 BTU (макс)* |
Тепловыделение (12x12) | 106 BTU (typ), 150 BTU (макс)* |
Тепловыделение (16x16) | 123 BTU (typ), 181 BTU (макс)* |
Размеры | 440 (482) Вт × 160 D × 176,5 В мм |
Вес | 5 kg / продукт |
совместимость | CE |
Гарантия | 3 года |

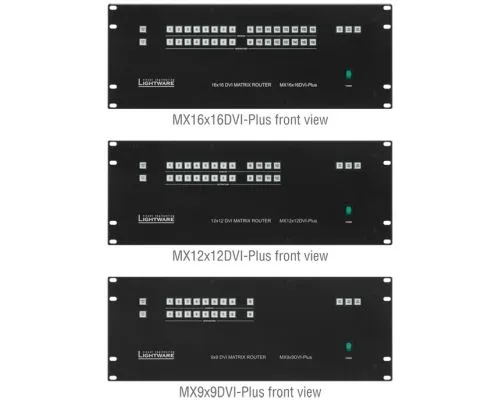

Кнопки на передней панели | да |
RS-232 / RS-422 | 9600 Baud Rx; Tx |
LAN | Ethernet 10Base-T or 100Base-TX (Авто) |
WEB | Встроенный веб-интерфейс |

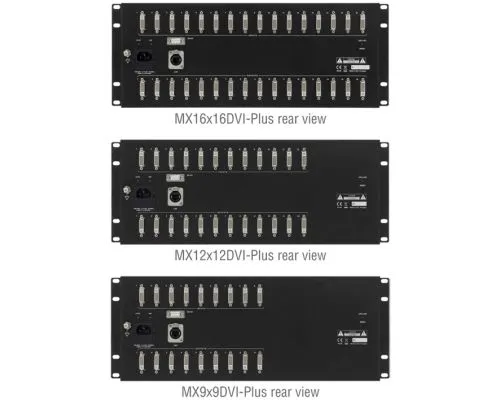

Входы/выходы | 29-пин DVI-I Только цифровой |
Ethernet | Neutrik EtherCON |
Последовательный порт | 9-пин D-Sub мама |
Питание | IEC C14 стандарт разъем |
Производитель | Lightware |
