MX8x8DVI-PRO

Основные функции

• Одноканальная передача DVI-D
• Поддерживает разрешения HDTV: 720p, 1080i и 1080p и 2K
• Управление RS-232 или RS-422
• Расширенное управление EDID

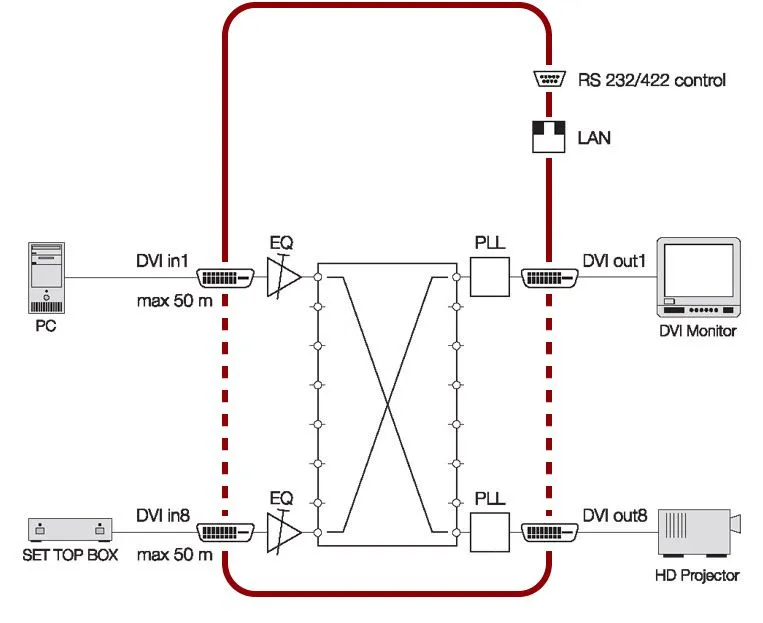

Lightware MX8x4DVI-Pro - DVI-матричный маршрутизатор 8x4, поддерживающий все разрешения DVI-D от 640x480 при 60 Гц до 1920x1200, включая все разрешения HDTV: 720p, 1080i, 1080p, 2048x1080. Все входы имеют уникальную схему компенсации длины кабеля, которая позволяет использовать для передачи сигнала от видео источника кабель длиной до 50 метров. Все выходы питаются 500 мА на выводе DVI + 5V для питания оптоволоконных кабелей DVI.

MX8x4DVI-Pro имеет усовершенствованную систему управления EDID. Пользователь может использовать любой EDID на входах переключателя независимо, считывать и хранить EDID подключенного монитора в 100 внутренних ячейках памяти, скачивать и загружать файлы EDID с помощью программного обеспечения удаленного управления. EDID - это идентификационные данные монитора, которые определяют для подключенного компьютера его встроенное разрешение пикселей и частоты обновления.

DVI видео коммутатор Lightware MX8x4DVI-Pro может управляться через 9-контактный разъем D-sub, используя протокол RS-232 или RS-422 и IP-соединение локальных сетей, включая Интернет-соединение.

Особенности

• 50-метровая длина кабеля 24 AWG за счет выравнивания входного кабеля;
• Светодиоды обнаружения сигнала на каждом входном разъеме, - обнаруживает активный сигнал DVI-D
• (канал синхронизации) при подключении к входу;
• Передача Single link DVI-D с частотой 1,65 Гбит / с (разрешение 1920x1200 или 2048x1080);
• Поддерживает разрешения HDTV: 720p, 1080i и 1080p и 2K без кодирования HDCP;
• Выходное PLL-перетактирование (устраняет эффект дрожания, вызванный использованием длинных проводов).
• Каждый выход имеет чистый сигнал без дрожания, устраняет возможное искажение сигнала, вызванное использованием длинных проводов или соединениями разъемов и т.д.;
• Управление кнопками на передней панели - 8 входов, 8 выхода, «Принять», «Установленная загрузка»,
• «Сохранить установку», «Блокировка панели», «Блокировка выхода»;
• RS-232 или RS-422. Простой протокол RS-232 используется для переключения, предварительной настройки вызова, запроса статуса и т.д.;
• EDID-маршрутизация - расширенное управление EDID с эмуляцией EDID;
• Управление Ethernet - управление на основе TCP / IP.

Характеристики

• Индикатор состояния для обнаружения видеосигнала.
• Высокопроизводительный выход DVI 5V (для оптоволоконных адаптеров и т.д.).
• Активное охлаждение вентилятора.
• Непосредственно монтируется в 19 дюймовую стойку.
• Встроенный универсальный источник питания.
• Сопротивление входного кабеля до 50 м при 1080p60Hz (с кабелем DVI / HDMI с высоким качеством 24 AWG).
• Поддерживает все разрешения VESA и HDTV.
• Управление устройством через Ethernet (TCP / IP) и RS-232.
• Расширенное управление EDID (50 заводских настроек, 50 программируемых пользователем слотов).
• Расширенное управление EDID.
• Возможность сохранять и перезагружать полные конфигурации перекрестных точек в качестве предустановленных.
• Интуитивное программное обеспечение для управления конфигурацией устройства.
• Кнопки передней панели для управления точками соединения.
• Управление устройством через RS-232.
• Управление устройством через Ethernet (TCP / IP).
• Полностью неблокирующаяся система коммутации.
• Точная повторная блокировка пикселей.
• Не используется сжатие видеоизображений.
• Отсутствие задержки сигнала, задержка нулевого кадра.
