HDMI-TP-TX200R - Передатчик HDMI1.3 по двум кабелям CAT5, CAT6 или CAT7: HDCP совместимый с локальным монитором и выходом по витой паре; Встраивается в стойку; Может получать питание от Lightware TP модуля для гибридных матричных коммутаторов ; EDID Management; RS-232 Tx и Rx проходной сигнал к приемнику; Локальный HDMI выход
Вы можете оставить заявку на данный товар и наш менеджер обязательно с вами свяжется

HDMI-TP-TX200R


Сетевые удлинители Lightware HDMI-TP серии 200 предназначены для увеличения расстояния передачи сигналов HDMIи DVI-Dпо двум медным кабелям CAT5, CAT6, CAT7 (витая пара). Они полнофункционально работают с форматом HDMI 1.3a вне зависимости от наличия HDCP-шифрования. Взаимная совместимость всех устройств в рамках данной серии обеспечивается благодаря особому вниманию, уделяемому конструкторами и дизайнерами компании данному технологическому аспекту. Любой передающий модуль можно задействовать в паре с любым приемником. При необходимости сетевой удлинитель можно напрямую подключить к матричному переключателю, используя панели ввода/вывода серии MX-HDMI-TP (MX-HDMI-TP-IB или MX-HDMI-TP-OB).

    Для данной системы предусмотрено два варианта энергоснабжения: от внешнего блока питания, либо от удаленного устройства по медной витой паре CAT-x. Эти режимы переключается перемычкой (jumper) на корпусе устройства. Оба устройства могут быть смонтированы в слот приборной стойки или же использоваться как настольный прибор.


    Благодаря поддержке стандарта HDMI 1.3aи трехмерного видеопотока HDMI, сетевые удлинители полностью совместимы с проигрывателями BluRay, телевизионными DVD-приставками, аудио-видео ресиверами и даже с телевизорами Apple.


    Функция управления устройствами через порт USB позволяет осуществлять настройки (например, EDID), принимать новые версии прошивки и запрашивать статусные состояния (например, HDCP вкл/выкл, сигнал DVI или HDMI, наличие передаваемого сигнала) удаленно, с любого ноутбука, компьютера или системы управления.


    На обоих модулях данной системы имеется двойной выходной разъем, благодаря встроенному усилителю-распределителю. Передатчик HDMI-TP-TX200R оборудован локальным HDMI- выходом для дисплея, для непосредственного мониторинга передаваемого сигнала, а на приемнике HDMI-TP-RX200R эта пара идентичных портов может быть использована для вывода мультимедийных данных на два результирующих экрана.


Варианты применения прибора


  • системы класса "домашний кинотеатр"
  • распределенное аудио- и видео транслирование в нескольких помещениях
  • профессиональное аудио-видео оборудование, системы для конференц-залов
  • рекламно-информационные электронные панели



Особенности


  • увеличивает расстояние транслирования сигналов HDMI 1.3а, HDCP 1.1 и DVI 1.0
  • поддерживает форматы Dolby TrueHD and DTS-HD Master Audio 7.1
  • максимальное разрешение передаваемого видео: 1920 х 1200 или 2048 х 1080
  • взаимная совместимость с любыми устройствами Lightware, передающими сигнал по витой паре
  • э/питание от внешнего блока AC/DC или удаленного источника - выбирается джампером
  • точное адаптивное выравнивание передаваемого сигнала в ручном или автоматическом режиме
  • восстановление передаваемого сигнала при помощи PixelAccurateReclocking - на обоих модулях системы
  • функция Advanced EDID Management - на обоих модулях системы
  • передает данные порта RS-232
  • металлические корпуса для профессиональной работы; модули размещаются в стандартной приборной стойке
Арт. 9152 0012, 9152 0016
Характеристики
Технические характеристики
Пропускная способность канала: 2,25 Гб / сек на каждый цвет
Разрешение видео, максимум: от 640 х 480 до 1920 х 1200 или 2048 х 1080, режим насыщенной цветности
Память EDID (TX): Есть, 49 фабричных настроек и 50 слотов для пользовательских настроек
Возможность EDID-эмуляции (TX): Да, из памяти или прозрачный канал
Память EDID (RX): Есть, 1 фабричная схема и 8 слотов для пользовательских настроек
Возможность EDID-эмуляции (RX): Да, из памяти или прозрачный канал
Выравнивание сигнала на витой паре: 0-40 дБ, автоматически

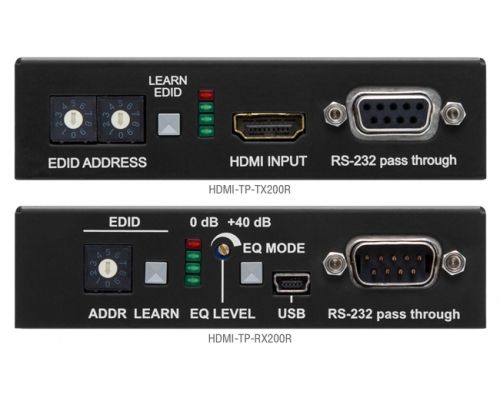

Кнопки управления на передней панели TX: Есть, переключатель режимов и EDID
Кнопки управления на передней панели RX: Есть, запоминающая клавиша и переключатель режимов EDID; регулятор эквалайзера
Светодиодные индикаторы (передатчик TX): Режим HDCP, сигнал HDMI, состояние EDID, горячие подключения, наличие сигнала, наличие источника (5 В)
Светодиодные индикаторы (приемник RX): Режим эквалайзера, наличие сигнала, горячее подключение устройств, режим HDCP, сигнал HDMI, состояние EDID
Электропитание: Внешний блок питания ~100-240 В, 50/60 Гц (-12 В, 1 А)
Потребляемая мощность (TX): 5,0 Вт
Потребляемая мощность (RX): 5,0 Вт
Габариты корпуса (ШхГхВ): 98 x 67 x 25мм
Вес нетто (TX): 230 г
Вес нетто (RX): 230 г
Стандартизация: CE, UL, FCC
Гарантия: 3 года
Соединительные разъемы
Электропитание: Вилка для постоянного тока с фиксатором (2.1 мм / 5.5 мм)
TX вход, RX выход: HDMI
TX выход, RX вход: Два кабеля RJ-45
Производитель Lightware
...
