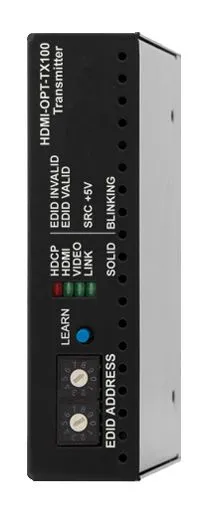

HDMI-OPT-TX100 - оптоволоконный видео удлинитель HDMI 1.3 и двунаправленное расширение RS-232* для трансляции по многомодовому оптоволоконному кабелю
Вы можете оставить заявку на данный товар и наш менеджер обязательно с вами свяжется
HDMI-OPT-TX100 - оптоволоконный видео удлинитель HDMI 1.3 и двунаправленное расширение RS-232* для трансляции по многомодовому оптоволоконному кабелю.

Детали

Ключевые характеристики:

расширение на моноволокне HDMI3a и двунаправленное расширение RS-232*;
продвинутое управление системой идентификации EDID;
точное перетактирование пикселей;
двойной выход со встроенным усилителем-распределителем*;
разрешение до 1920x1200 или 2048x1080 с 36 битами насыщенного цвета и встроенного звука.
Устройства HDMI Lightware серии OPT удлиняют сигналы HDMI 1.3, DVI 1.0, HDCP и двунаправленные сигналы стандарта RS-232 через единый многомодовый ОК, а также транслируют видеосигнал со встроенным аудио на дистанцию до 2500 м.

Все характеристики передатчика Lightware включают широко известное продвинутое управление EDID с памятью на 100 расширений, 50 из которых программируемые пользователем. Используя заводскую, клиентскую или прозрачную эмуляцию EDID, пользователь может установить и заблокировать данные EDID на входном разъёме передатчика.

Двойной выход доступен на изделиях серии 200 через встроенный усилитель-распределитель. HDMI-OPT-TX200R оснащён HDMI-выходом локального монитора для лёгкого отслеживания выходящего сигнала. HDMI-OPT-RX200R имеет два идентичных HDMI-выхода.* Опция точного перетактирования пикселей включена во все передающие и принимающие устройства. Технология Lightware исключает джиттеры и искажения, генерируемые источниками низкого качества и многочисленными приборами с шлейфовым подключением.

Технология применения одножильного ОК делает эти устройства полностью совместимыми с HDMI 1.3 и HDCP1.1 без необходимости подключения второго ОК или сетевых соединений на медной жиле. Для упрощения кабельного соединения, двусторонняя коммуникация (необходима для квитирования HDCP) выполнена на той же оптоволоконной жиле, которая транслирует видеосигнал.

Двунаправленное расширение RS-232 доступно на R-версиях для удалённого режима управления через одну и ту же оптоволоконную жилу.*

Гальваническое разделение между источником и экраном помогает избежать петлевого заземления и шумовых помех. Передача сигнала во время оптического преобразования происходит без запаздывания, видеоизображение передаётся без задержки кадров. Данная характеристика крайне важна для 3D-приложений и систем, где аудио обрабатывается отдельно.

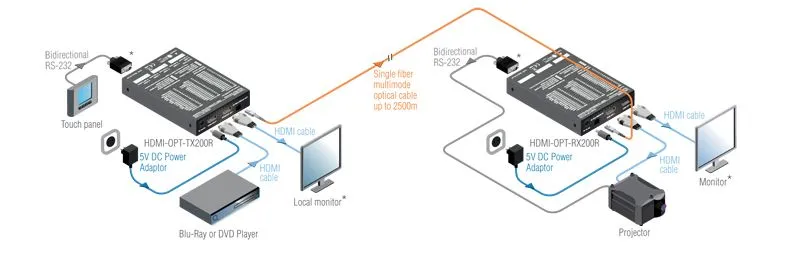

Перекрёстная совместимость между всеми волоконно-оптическими устройствами в портфолио Lightware обеспечена продуманным дизайном. В независимом приложении HDMI-OPT-TX200R и HDMI-OPT-RX200R могут просто работать вместе, но в формате гибридной модулярной матрицы Lightware. Можно даже подключить удлинители напрямую к матричному маршрутизатору с использованием входных или выходных оптических плат серии MX-HDMI-OPT. Данное интегрированное решение упрощает сборку и помогает снизить стоимость системы.

Сфера применения
  • не допускающая потерь дистанционная передача сигналов HDMI или DVI;
  • изоляция с заземляющим контуром;
  • аудиовизуальный контроль мультимедиа;
  • профессиональные AV-системы, оснащение переговорных;
  • домашние кинотеатры класса люкс;
  • оснащение яхт.

Ключевые особенности
  • технология одножильного оптического кабеля;
  • удлинение сигналов DVI/HDMI через ядро многомодового оптоволокна;
  • преобразование HDMI в DVI (при использовании DVI-монитора);
  • макс. разрешение 1920x1200 или 2048x1080;
  • сквозное переключение и дистанционное управление через оптоволокно стандарта RS-232*;
  • совместимость с HDCP1;
  • точное перетактирование пикселей;
  • нулевое запаздывание кадров, без задержки;
  • без сжатия;

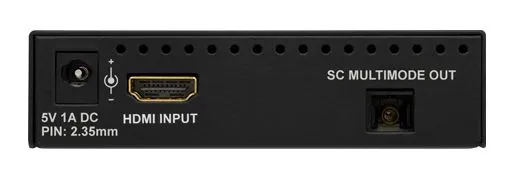

  • оптические SC-коннекторы;
  • перекрёстная совместимость с любыми световолоконными устройствами;
  • расширенное управление EDID на передающем и принимающем устройствах;
  • поворотный разъём питания постоянного тока с защёлкой;
  • несколько светодиодных индикаторов состояния: источник, демонстрация (дисплей), сигнал, защита цифрового (HDCP) и лазерного широкополосного контента, корректная поддержка EDID;
  • петлевой выход на передающем устройстве с локальной мониторинг-буферизацией*;
  • 2 идентичных HDMI-выхода на ресивере*;
  • крепкий металлический корпус;
  • подходит для монтажа в стойку.
  • Функциональные возможности
  • совместимость с HDMI3, HDCP 1.1 и DVI 1.0;
  • включение и отключение HDCP-защиты входе;
  • совместимость с HDCP 1.4;
  • двунаправленное расширение RS-232 (сквозная передача и контроль);
  • без задержки сигнала, нулевая задержка кадра;
  • удлинение сигналов HDMI3 и RS-232 по многомодовому ОК;
  • технология одножильного ОК;
  • двойные выходы (2 идентичных HDMI-выхода на ресивере);
  • двойной выход со встроенным усилителем-распределителем;
  • дистанцирование до 2500 м (с волокном OM3, 1920x1080p60);
  • взаимная совместимость с оптоволоконными удлинителями Lightware серии OPT и платами ввода и вывода данных;
  • расширенное управление EDID;
  • расширенное управление EDID (50 пресетов изготовителя, 50 программируемых пользователем слотов);
  • точное перетактирование пикселей;
  • распакованное видео со скоростью передачи до 6,75 Гбит/с (частота пикселизации 225 МГц);
  • обновление прошивки через серийный порт;
  • контроль устройства через RS-232;
  • без сжатия видео;
  • автоматическая или настраиваемая конверсия видеосигнала (HDMI в DVI);
  • выход на передающем устройстве с локальной мониторинг-буферизацией;
  • светодиодные индикаторы состояния (оптоволоконное соединение, источник, сигнал, дисплей и распознавание HDCP);
  • поворотный разъём питания постоянного тока с защёлкой;
  • поддержка нескольких интегрированных аудиоформатов (включая PCM, Dolby Digital и DTS);
  • внешний универсальный адаптер питания;
  • опции для монтажа на держатель, мебель или ферму;
  • металлический корпус;
Модельный ряд:

HDMI-OPT-TX100
HDMI-OPT-TX100R
HDMI-OPT-RX100
9151 0012 HDMI-OPT-RX100R
Product brief.pdf

Размер: 2.33 Mb

Арт. 9151 0012,9151 0011, 9151 0010, 91510009,
Характеристики
Скорость передачи данных 2.25 Gbps per color
Разрешение 1920x1200 or 2048x1080 pixels
Глубина цвета 24, 30 or 36 bits deep color
Задержка видео 0 frames
Проходной HDCP Да
Эмуляция EDID Да, Advanced EDID Management
Память EDID 50 заводских и 50 пользовательских EDIDs
Поддержка EDID 256 byte Extended EDID v1.3

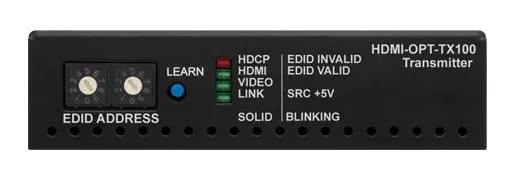

Контроль на передней панели Селекторный переключатель EDID и кнопки
RS232 Да, bidirectional* 9.6, 14.4, 19.2, 38.4, 57.6 kBauds
Волокно 50/125 SC Multimode (preferred) 62.5/125 SC Multimode
Блок питания External power adaptor (100 to 240V AC, 50/60Hz) (5V DC, 1A)
Корпус 1 mm метал
Размеры 100,4W x 131,9D x 26H mm
Гарантия 3 года
Производитель Lightware
