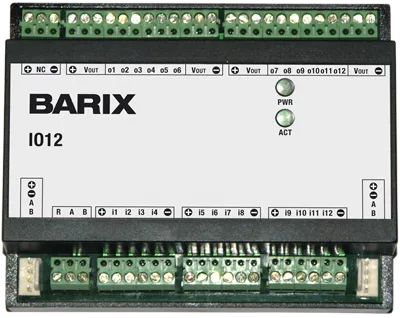

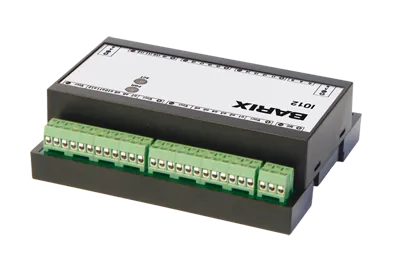

Barix IO12 – модуль ввода/вывода цифровых данных со стандартным серийным интерфейсом RS-485 Modbus-RTU.
Вы можете оставить заявку на данный товар и наш менеджер обязательно с вами свяжется

IO12

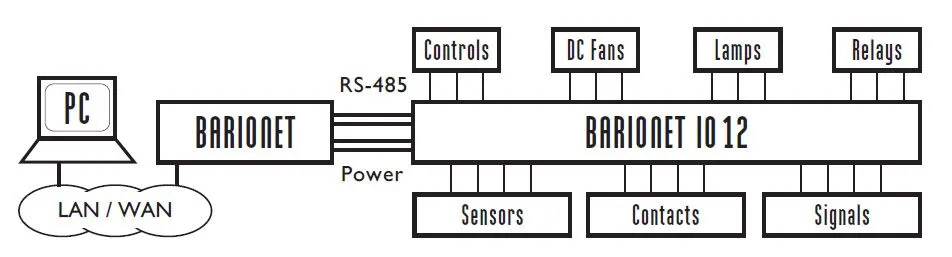

Barix IO12 – это модуль ввода/вывода цифровых данных со стандартным серийным интерфейсом RS-485 Modbus-RTU. Он оснащён 12 активными контактами на выходе и 12 оптоизолированными входами, которые воспринимают стандартные команды протокола Modbus-RTU. Данное устройство может быть использовано в широком спектре задач, связанных с приёмом/передачей цифровых данных по протоколу Modbus или может быть подключено к приборам серии Barionet посредством встроенного разъёма RS-485; обмен данными в этом случае осуществляется по протоколу Modbus-RTU с использованием брендового языка BCL.


Практическое применение

Удалённый мониторинг, переключение и отсчётно-измерительный контроль над цифровым сигналом

СПЕЦИФИКАЦИЯ


Выходы


  • 12 твердотельных портов, защищенных от перегрузок и термальных повреждений. Максимальная мощность 1.5 Aдля каждого, но до 6 Aв сумме.
  • Соединительный разъем для внешнего блока питания, 30 вольт постоянного тока максимум.


Входы


  • 12 оптико-изолированных входных портов (5 до 30 вольт постоянного тока) с контролем поступающих сигналов:  30 мс фильтрация) и отсчет <100 импульсов в секунду.
  • ESD-защищенные оптоизолированные входные контакты, разбиты на 3 группы по 4 с отдельными разъемами питания (10 до 30 вольт постоянного тока с защищенной полярностью).


Последовательный Интерфейс


  • RS-485 (2-контактный), 9'600/19'200 бод , 8 бит, а также без учета битности, настраивается программно, протокол ModBus/RTU

Соединительные порты


  • Отдельный съемный разъем с зажимными винтами для проводов AWG 28 – AWG 16 / 0.08 – 1.3  мм²
  • 2 расширительных коннектора (3" / 75  мм кабель входит в комплект поставки)


Прочие особенности


  • 2 светодиодных индикатора для электропитания и RS-485

  • Внутренний соединительный разъем для перемычки, возвращающей настройки по умолчанию


Рекомендуемые блоки питания


  • 12 до 24 вольт переменного тока / 9 до 30 вольт постоянного тока, 2 Ватт максимально

Корпус


  • высококачественный пластик, 145 грамм монтируется на DIN-рейку
  • 4.13" x 3.34" x 2.83", 105  мм x 85  мм x 32  мм


Время наработки на отказ при температуре окружающей среды 25 °C


  • не менее 207 000 часов


Общие технические характеристики:

  • Сетевой интерфейс RJ45 10/100 Мбит Ethernet
  • Два последовательных порта RS-232 и RS-485
  • Работа на низкой мощности: 1.5 Вт в стандартном режиме с выключенными релейными выходами и до 4 Вт максимум
  • Широкий диапазон рабочих напряжений: от 9 до 30 В
  • Релейные выходы и цифровые разъёмы ввода данных
  • Разъём расширения шины Dallas 1-Wire


Технические особенности устройства BARIX IO12:

  • 12 полупроводниковых выходных контактов с допустимой нагрузкой до 1.5 А при -30 В
  • Выходы поделены на две группы с раздельным выходным электропитанием до -32 В
  • 12 ESD-защищенных оптоизолированных входных контактов, разбитых на 3 группы по 4
  • RS-485 2-проводной последовательный интерфейс, поддерживающий протокол Modbus-RTU
  • Два расширительных разъема для роторных переключателей электропитания, дополнительных реле или контактов ввода/вывода , соединяемых в последовательную цепь


Совместимость программного обеспечения:


Интеллектуальный коммуникационный модуль Barionet легко программируется и управляется пользователем по сети, что обеспечивает возможность удалённого мониторинга и контроля над его работой. Кроме того, всё стандартное программное обеспечение, поддерживаемое данным прибором, может быть доработано пользователем при помощи встроенного интерпретатора BCL (программа-редактор брендового языка Barix Control Language, структурно схожего с Бейсиком). Наряду с этим, доступна демо-версия пакета ПО для Barionet с открытым исходным кодом, что позволяет использовать полезную функцию туннельной передачи серийных данных, альтернативную привычному TCP/IP, а также служит примером программирования на языке BCL.


Стандартные программные возможности:

  • Конфигурирование и контроль над вводимыми и выводимыми данными через встроенный Web-сервер
  • Поддержка стандартных динамических (DHTML) Web-страниц
  • Поддержка основных сетевых протоколов TCP, UDP, CGI, Modbus/TCP и SNMP
  • Возможность осуществлять мониторинг и контроль над всеми процессами ввода и вывода данных при помощи встроенных протоколов и стандартных DHTML страниц или используя специализированное программное обеспечение BCL (Audio Barix Control Language сходный с Бейсиком)
  • Допустимо подключение датчика реального времени и до 50 температурных сенсоров по технологии 1-Wire
  • На устройства предустановлен образец BCL программы серийного шлюза-туннеля с открытым кодом, что позволяет использовать полезную функцию «туннельной» передачи серийных данных по стандартной сети IP, а также служит примером программирования на языке BCL.


Дополнительное программное обеспечение
на брендовом языке Barix Control Language (BCL):

  • Цифровые разъёмы ввода/вывода данных туннельного типа (для передачи сигналов от контактных клемм по сети)
  • Пример BCL программы для контроля и мониторинга расширительных коммуникационных модулей Barix: R6, IO12 и X8
  • Программы, обеспечивающие функции слежения за рабочим состоянием удаленных устройств, накапливанием данных, передачи управляющих команд или сигналов тревоги в случае сбоев в работе оборудования
  • Сервер тиражирования/переадресации сигналов для радиотелефонии
  • Программный пакет для автоматизации жилища (программа «Умный Дом»)
  • ПО для метеорологических станций
  • Сервер NTP
  • Простой контроллер для считывателей информации со стандартным интерфейсом Виганда
  • Программные схемы для автоматизации саун
  • Системы информирования о количестве потребляемой электроэнергии
