CATCenter X2 матричный (аналоговый) КВМ коммутатор
Вы можете оставить заявку на данный товар и наш менеджер обязательно с вами свяжется

CATCenter X2

Описание матричного KVM переключателя CATCenter X2

Матричный KVM коммутатор CATCenter X2 позволяет управлять работой 16 персональных компьютеров, одновременно подключенных к двум рабочим консолям. Данная система может быть максимально расширена до 1024 пользовательских ПК

Работоспособная система, конфигурируемая на базе KVM переключателя CATCenter X2, должна состоять, по меньшей мере, из

  • одного головного модуля CATCenterX2
  • одного вычислительного модуля CATpro2
  • одного пользовательского модуля (рабочей консоли) UCON
  • двух передающих кабелей CAT-x(версий 5, 6 или 7)

При наличии в системе служебных модулей UCON и CATpro2, VGA матричный KVM коммутатор CATCenter X2 обслуживает следующие типы сигналов:

  • сигналы клавиатуры и мыши с разъёмами PS/2, USB, DEC-PS/2, SUN-USB-DE, SUN-USB-US
  • видеопоток VGA (со стороны сервера также возможна передача DVI сигнала)
В настоящий момент данное устройство представлено одной моделью - X2.

CATCenter X2
  • оборудован портами для подключения двух рабочих консолей и 16 вычислительных модулей
  • максимально возможно расширение системы до 1024 пользовательских компьютеров.
Особенности

Видео
  • разрешение передаваемого аналогового видеопотока до 1920 х 1440 при дискретности 75 Гц
  • режим цветности аналогового видео – 32 бита
  • разрешение передаваемого по протоколу IP цифрового видео максимально может достигать до 1920 х 1200 пикселей при дискретности 60 Гц, в соответствии со стандартом VESACVT-RB
  • режим цветности для цифрового видео – 8 бит, при наличии модуля UCON-IP-NEO
  • Автоматические настройки видео, возможна установка персональных параметров для каждого пользователя
  • взаимная удалённость вычислительных модулей и рабочих консолей – 300 метров кабеля CAT-x
Технические особенности прибора
  • Совместим только со стандартными компьютерными интерфейсами ввода/вывода
  • Не требует установки дополнительного программного обеспечения
  • Поставляется в виде настольного прибора с комплектом для монтажа в 19-дюймовую стойку
  • Оборудован защитным звуконепроницаемым алюминиевым кожухом
  • Оснащён резервным блоком питания
  • Все компоненты системы готовы к работе сразу же после подключения
  • Функция Stay-Aliveдля предотвращения обрыва связи между сервером и головным модулем KVM коммутатора CATCenter X2
  • Опционально может комплектоваться переключателем электропитания HardbootCCX
Общие характеристики прибора

Видео
  • KVM переключатель и удлинитель KVM совмещены в едином устройстве
  • Автоматическая настройка изображения для каждого передающего канала между вычислительным модулем CATpro2 и рабочей консолью U-CON
  • сигнал передаётся на расстояние 300 метров по кабелю CAT-x, сохраняя максимальное разрешение видео
  • допустимо совместное использование с модулями DVI при наличии CATpro2-DVI-Audio-UC

Другие сигналы
  • поддерживает разъёмы PS/2 и USB для подключения клавиатуры и мыши

Расширение системы
  • максимально поддерживает до 1024 единовременно подключенных компьютеров
  • возможно подключение переключателя электропитания HardbootCCX
  • в случае использования оптоволоконной связи общих охват системы может быть увеличен до 10 километров
  • прошивка коммутатора настраивается для работы в качестве логической консоли, объединяющей несколько  пользовательских модулей (TSFunction)
  • дополнительное включение функции встроенного ПО “Push-GetFunction”, позволяющей принимать любое из транслируемых в системе изображений на любую VGA консоль и также передавать видеосигнал на любой модуль системы

Связь/ Безопасность
  • программная защита прав доступа и возможность редактирования настроек системы пользователем могут быть как включены, так и отключены
  • авто-распознавание и схематическое отображение всех структурных компонентов системы
  • Аварийная система резервного электропитания
Практическое применение устройства

Коммутатор CATCenter X2 специально разработан для работы в небольших серверных комнатах, для управления которыми достаточно двух рабочих консолей. Благодаря различным вспомогательным модулям UCON (локальной связи, удалённого управления, связи по кабелю CAT-x, удалённой работы по IP), данное устройство способно решать весь спектр задач построения локальной сети, интегрированной в глобальный внешний трафик.


Отличия данной системы от CompactCenter X2:
  • Две рабочие консоли CompactCenter работают в составе данной системы в качестве служебных модулей: одна для локального трафика и одна для IP
  • Устройство CompactCenter самостоятельно обеспечивает системе сетевой доступ
  • Настройки коммутатора CompactCenter осуществляются по протоколу IP через сетевой интерфейс

Отличия данной системы от серии устройств CATCenter NEO:
  • NEO работают с аудиопотоком
  • NEO обеспечивают доступ к сети
  • NEO настраиваются по IP через сетевой интерфейс
  • NEO не ограничены лишь двумя консолями
Таким образом, CATCenterX2 может быть использован в качестве служебного модуля в системах, выстраиваемых на базе VGA коммутатора CATCenterNEO.

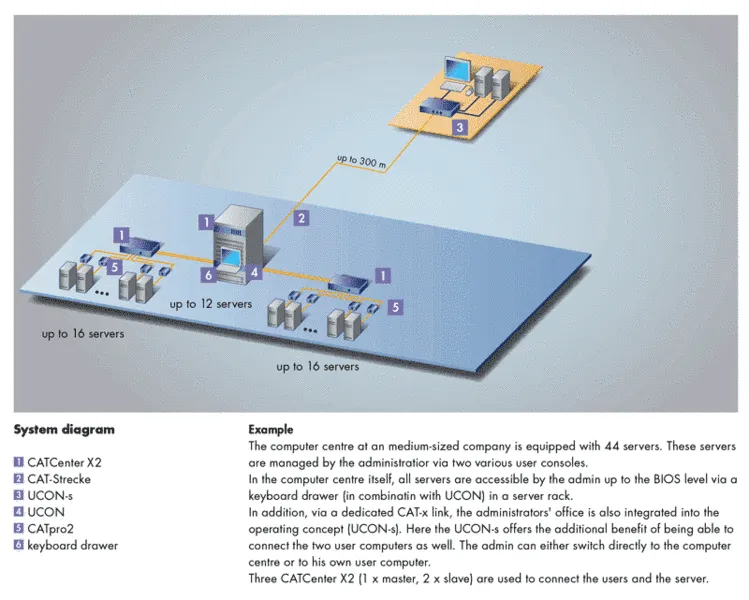

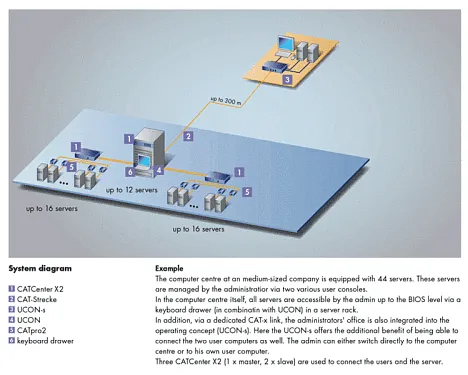

Принципиальная схема подключения устройств в сетях, построенных на основе KVM коммутатора CATCenter X2

Пример

На диаграмме представлена структура размещения компьютерной техники в организации средних размеров, чьи запросам удовлетворяют 44 сервера. Эти сервера обслуживаются системным администратором с двух удалённо расположенных рабочих консолей. В самой серверной комнате доступ ко всем серверам возможен при помощи выдвижной клавиатуры, смонтированной на стойке в сочетании с модулем UCON. Здесь администратор может производить любые настройки и корректировки работы системы, вплоть до редактирования BIOS.

В дополнение к этому, офис  администратора сети также включен в единую систему посредством кабелей CAT-x нужного типа и модулей UCON. В данном случае модули UCON создают дополнительное преимущество в работе администратора: он имеет доступ ко всей системе как непосредственно находясь в серверной комнате, так и со своего рабочего места. Три головных модуля CATCenterX2 (один основной и два служебных) используются здесь для обеспечения связи между пользователями и сервером.

Варианты исполнения модулей системы

Размещение устройства

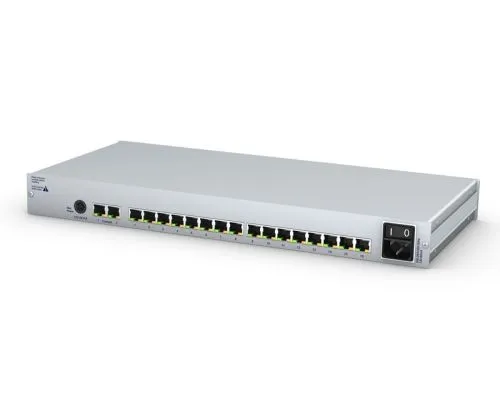

Матричные KVM коммутаторы CATCenter X2 поставляются как настольный прибор. Также в комплект поставки входит планка для монтажа в 19-дюймовую стойку.

Technical-Data.pdf

Размер: 230.26 Kb

Арт. A2300023
Характеристики
Кол-во портов консоли (рабочих мест) на каждый ПК 2
Максимальное количество рабочих мест на модуль коммутатора 2
Тип передачи данных (консольные модули) прямое CATx подключение
Порты подключения пользовательских модулей RJ45 socket
Порты ПК 16
Кол-во портов ПК при каскадировании 1 уровня 128
Кол-во портов ПК при каскадировании 2 уровня 1024
Тип передачи данных (компьютерные модули модули) прямое CATx подключение
Порты подключения компьютерных модулей 16 × RJ45 socket
Тип Встроенный блок питания
Коннектор 1 × IEC plug
Вольтаж AC100-240V/60-50Hz, 130-80mA
Тип Внешний адаптер
Подключение Mini-DIN 4 socket
Вольтаж +12VDC/1A
Материал корпуса Анодированный алюминий
Габариты (W × H × D) 435 × 44 × 286 мм
Габариты для стойки (W × H × D) 19" × 1U × 286 мм
Вес 2.5 кг.
Режим Загрузка обновлений через локальный сервисный порт
Коннектор 2.5 мм jack plug
Температура От +5 до +45 °C
Влажность воздуха < 80% без конденсации
Сертификация CE, RoHs
Производитель Guntermann & Drunck
...
