CATCenter X2 - Матричный KVM коммутатор позволяет управлять работой 16 персональных компьютеров.
Вы можете оставить заявку на данный товар и наш менеджер обязательно с вами свяжется

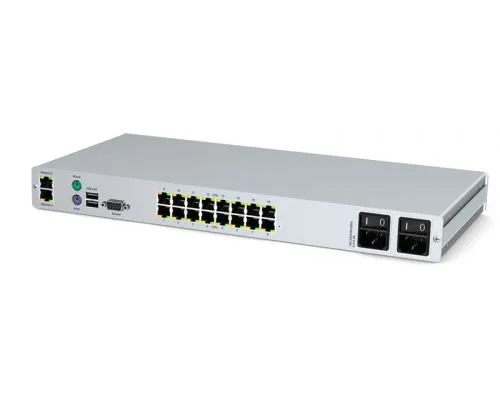

CompactCenter X2

Описание матричного KVM переключателя CompactCenter X2

Матричный KVM коммутатор CompactCenter X2 позволяет управлять работой 16 персональных компьютеров через два интегрированных консольных соединения (одно для локального трафика, другое для IP). Данная система не поддерживает структурных расширений.

Работоспособная система, конфигурируемая на базе KVM переключателя CompactCenter X2, должна состоять, по меньшей мере, из

  • одного головного модуля CompactCenter X2
  • одного вычислительного модуля CATpro2
  • одного передающего кабеля CAT-x (версий 5, 6 или 7)

При поддержке служебного модуля CATpro2, KVM матричный коммутатор CompactCenterX2 обслуживает следующие типы сигналов:

сигналы клавиатуры и мыши с разъёмами PS/2, USB, DEC-PS/2, SUN-USB-DE, SUN-USB-US
видеопоток VGA (со стороны сервера также возможна передача DVI сигнала)

В настоящий момент данное устройство представлено одной моделью - X2.


CompactCenter X2

  • оборудован двумя интегрированными консолями и портами для подключения 16 вычислительных модулей
  • система не поддерживает структурных расширений

Особенности

Видео

  • разрешение передаваемого видеопотока VGA до 1920 х 1440 пикселей при дискретности 60 Гц
  • режим цветности VGA видео – 32 бита
  • разрешение передаваемого по протоколу IP цифрового видео максимально может достигать до 1600 х 1200 пикселей при дискретности 60 Гц, в соответствии со стандартом VESA DMT или до 1920 х 1200 пикселей при дискретности 60 Гц, в соответствии со стандартом VESA CVT-RB
  • режим цветности для цифрового видео – 8 бит
  • Автоматические настройки видео, возможна установка персональных параметров для каждого пользователя
  • взаимная удалённость вычислительных модулей и головного модуля – 30 метров кабеля CAT-x

Технические особенности прибора

  • Совместим только со стандартными компьютерными интерфейсами ввода/вывода
  • Имеются два сетевых порта для осуществления настроек и поддержки различных сетевых сервисов, в том числе доступа к IP трафику
  • Не требует установки дополнительного программного обеспечения
  • Поставляется в виде настольного прибора с комплектом для монтажа стойку
  • Оборудован защитным звуконепроницаемым алюминиевым кожухом
  • Оснащён резервным блоком питания
  • Все компоненты системы готовы к работе сразу же после подключения
  • Функция Stay-Aliveдля предотвращения обрыва связи по тайм-ауту
  • Опционально может комплектоваться переключателем электропитания HardbootCCX

Общие характеристики прибора

Видео

  • KVM переключатель и удлинитель KVM совмещены в едином устройстве
  • Автоматическая настройка изображения для каждого передающего канала между вычислительным модулем CATpro2 и рабочей консолью U-CON
  • допустимо совместное использование с модулями DVI при наличии CATpro2-DVI-Audio-UC

Другие сигналы

  • поддерживает разъёмы PS/2 и USB для подключения клавиатуры и мыши

Расширение системы

  • возможно подключение переключателя электропитания HardbootCCX

Связь/ Безопасность

  • программная защита прав доступа и возможность редактирования настроек системы пользователем могут быть как включены, так и отключены
  • авто-распознавание и схематическое отображение всех структурных компонентов системы
  • два сетевых порта
  • настройки системы производятся через сетевой интерфейс
  • отслеживается состояние компонентов системы (рабочая температура, сетевое напряжение, статусные состояния ВКЛ/ВЫКЛ и т.д.)
  • система внешнего подтверждения подлинности сертификатов по протоколам LDAP, ActiveDirectory, TACACS+, Radius
  • Аварийная система резервного электропитания

Общие характеристики SNMP мониторинга устройства

Функция: получение статусной информации от устройства CompactCenterX2. Запрос осуществляется через сетевой интерфейс / SNMP. Эффективность: 1 кластер.
Возможность удалённого мониторинга KVM коммутатора CompactCenter X2 (функция “COC-Monitoring”) позволяет отслеживать системный статус всех сетевых устройств компании “Guntermann & DrunckGmbh”. Сетевой интерфейс каждого устройства предоставит такую информацию, которая далее может быть передана (SNMPtrap) или получена по запросу (SNMPGET).

Данная функция мониторинга вместе с SNMP агентом входят в стандартный комплект поставки CompactCenter X2.
Информационный раздел отображает текущие настройки устройства и его конкретные эксплуатационные показатели на момент осуществления запроса.
Среди прочих, функции “COC-Monitoring” доступны следующие данные:

  • состояние основного устройства электроснабжения
  • состояние резервного устройства электроснабжения
  • рабочая температура устройства

Статусные изменения в работе прибора (как, например, включение/выключение электропитания) и превышения пороговых значений (например, температуры) отображаются красными тревожными сообщениями в соответствующем приложении сетевого интерфейса прибора. Также на основании заданных параметров устройство оповещает сетевого администратора о возможных неполадках.

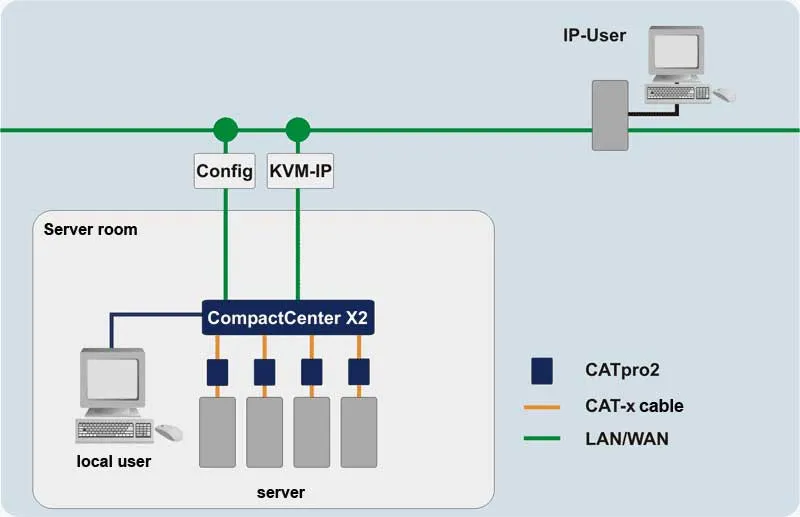

Практическое применение устройства

KVM коммутатор CompactCenter X2 предназначается для работы в качестве стоечного переключателя и для обслуживания малых серверных комнат. Благодаря интегрированной IP консоли, он также подходит для централизованного администрирования нескольких мелких локальных IT процессов.

Варианты исполнения модулей системы

Размещение устройства

  • Матричный KVM коммутатор CompactCenter X2 поставляется как настольный прибор.
  • Также в комплект поставки входит планка для монтажа в 19-дюймовую стойку.
Technical-Data.pdf

Размер: 179.56 Kb

Арт. A2300033, A8000016, A8000017
Производитель Guntermann & Drunck
